兩天前的這篇文章個別地方有錯誤，有些地方也沒有說明清楚，許多朋友追問這個問題，下面統一回復，謝謝！

——————————————————————————————————

有網友問：第一次看見端子箱有四根不同線。只有其中兩根與總線隔離器相連。 之前看的都是端子箱只有兩個線，直接全部連在隔離器上。后面所有部件也都是隔離器上的東西。 這種四根線的連法，每根線是什么意思呢？后面的手動報警按鈕，連在h線上，還屬于隔離器的點嗎？

答：首先，我們學習一下《火災自動報警系統設計規范》GB 50116-2013第

3.1.6條，系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過32 點；總線穿越防火分區時，應在穿越處設置總線短路隔離器。這條是強制性條文，必需執行！

從本條款可以看出以下幾個關鍵詞：

系統總線：隔離器是設置在系統總線上的；

總線短路隔離器：隔離器是總線的短路保護器件，只對總線、電源線其作用，其他線路不起作用或不合適；

保護對象：火災探測器、手動火災報警按鈕和模塊等消防設備；

保護的數量：≤32點/只；

其他需要設置的場所：總線穿越防火分區處應設置總線短路隔離器。

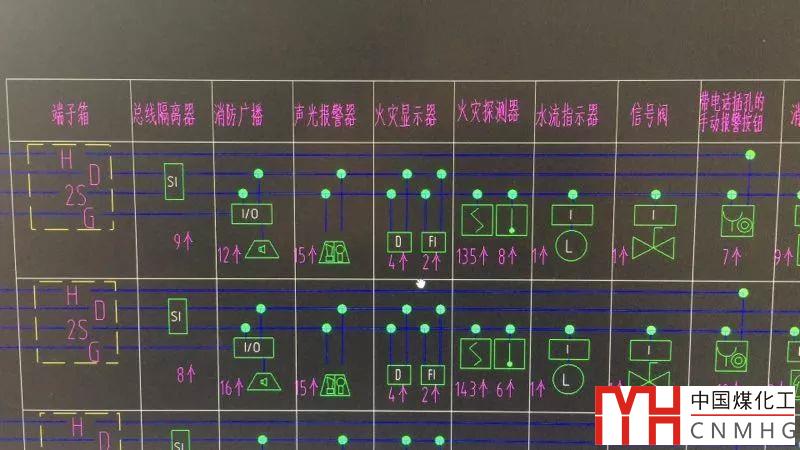

請看上圖，系統總線是2S（S1、S2），D是電源線，它們設置總線短路隔離器是合理的；G是廣播線，自然不能采用隔離器作保護；H是電話線，屬于模擬信號，也不能用隔離器保護。

隔離器的作用是當火災自動報警系統某處發生短路故障，隔離器將故障部分切除，其他部分可正常工作，避免整個系統崩潰。因此，隔離器保護的設備數量是有限制的，通常隔離器設置在支線或總線穿越防火分區處。

說到隔離器可以保護電源線路，其容量相對較大，一般在2A（24V，純阻性）左右，而信號線的隔離器容量只有1A。

這樣說明不知是否清楚？歡迎互動、溝通。
