化工設計大賽要求的工程圖紙按照類別可分為7種：PFD（工藝流程圖）、PID（管道及儀表流程圖）、廠區總平面布置圖、設備平立面布置圖、設備裝配圖、車間三維布置（或者說三維配管）圖和管道軸測圖（往屆名列前茅的學校一般還會做設備條件圖，但不作為硬性要求，不過上述7類圖中標紅的4類有很?chē)?yán)格的要求，要十分重視），下面每種圖紙選一張作為示例為大家展示（圖片因?yàn)楸粔褐扑杂行┠：?，想?xì)看的童鞋可以戳一下信息首頁下方“競賽資料”獲取往年本校的完整作品）：

PFD和PID在一起給大家介紹。初次接觸可能一直搞不清楚這兩種圖的區別，在這里小編用很通俗的話來解釋一番：

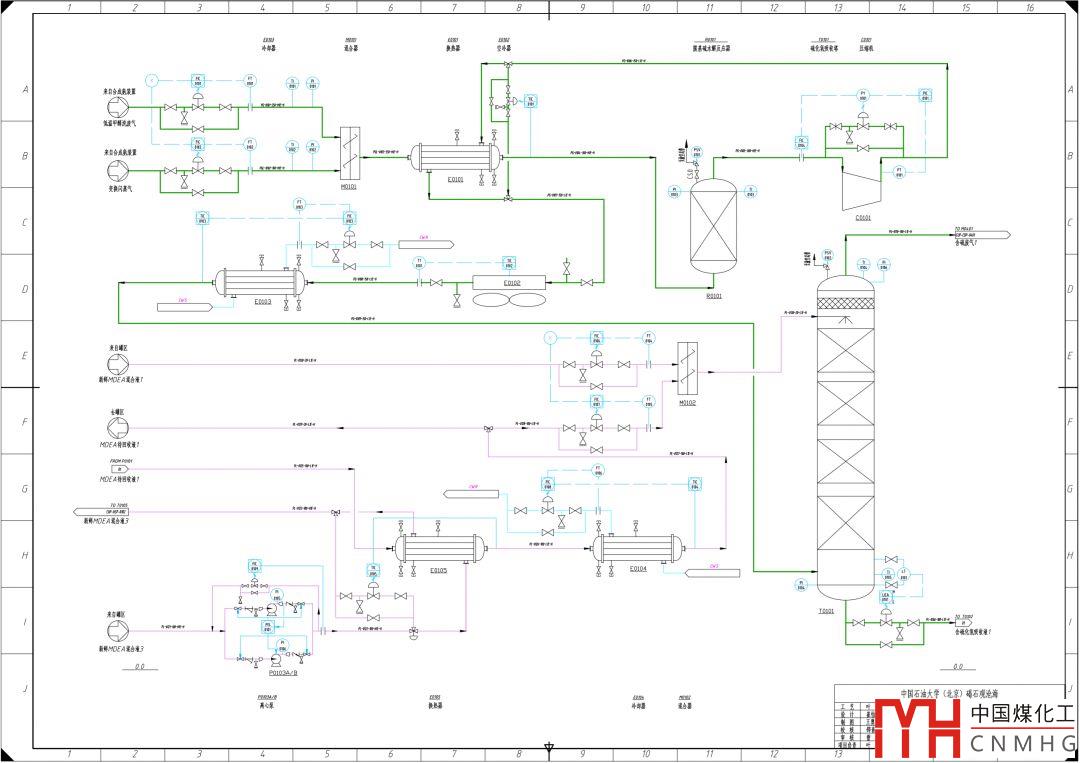

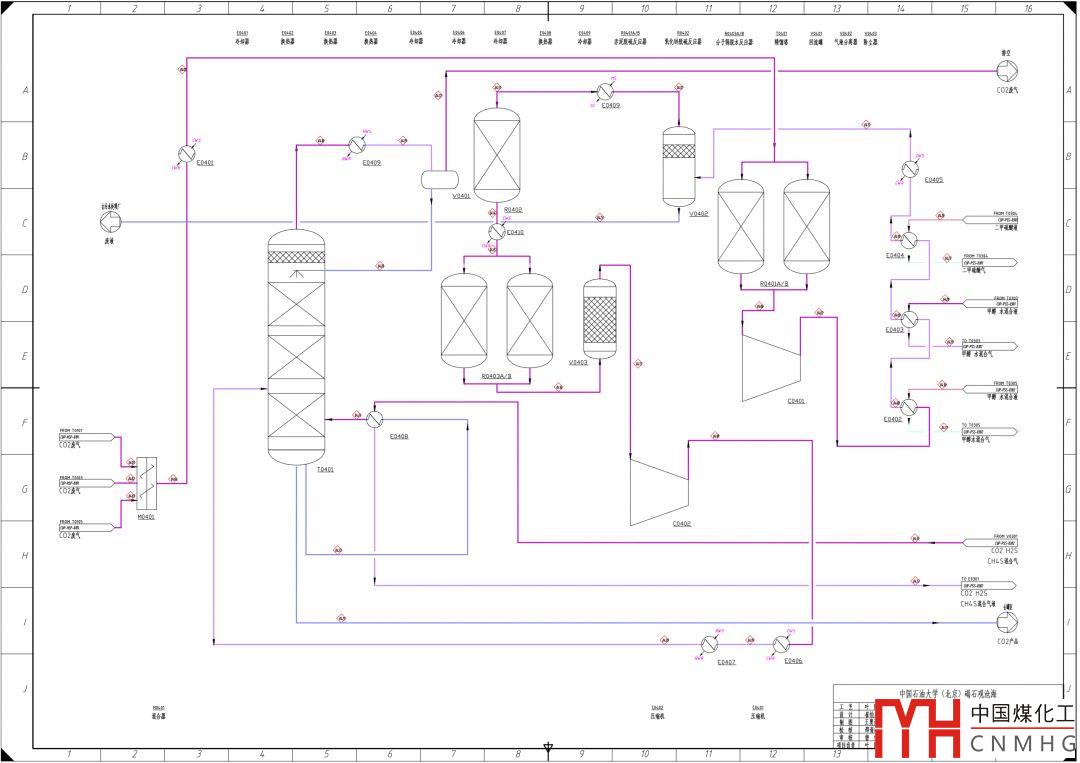

PFD是工藝流程圖，包含了主要的工藝流程，有關物料平衡數據、能量數據以及操作條件（如操作壓力、操作溫度，示例圖中未展示）等，現在也加入了關鍵控制方案（例如流量控制、溫度控制等）。是不是感覺和Aspen里面的流程基本一樣，只是換了一張皮？其實還是有區別的，Aspen流程省略了很多東西，比如精餾塔的回流罐、回流泵、輸送泵。Aspen中精餾塔如左圖，實際PFD中精餾塔如右圖（將精餾塔及其輔助設備都畫出）。

PID是工藝管道及儀表流程圖，包含了全部的設備、管道、閥門、儀表等內容，管道有管道號、管徑、材料、等級等詳細數據，它比PFD含有更多、更復雜的內容，最明顯的是有完整的控制方案，加入了閥門管件等。PFD是PID的基礎，實際上這兩種圖是分別由工藝和系統兩個專業完成的。

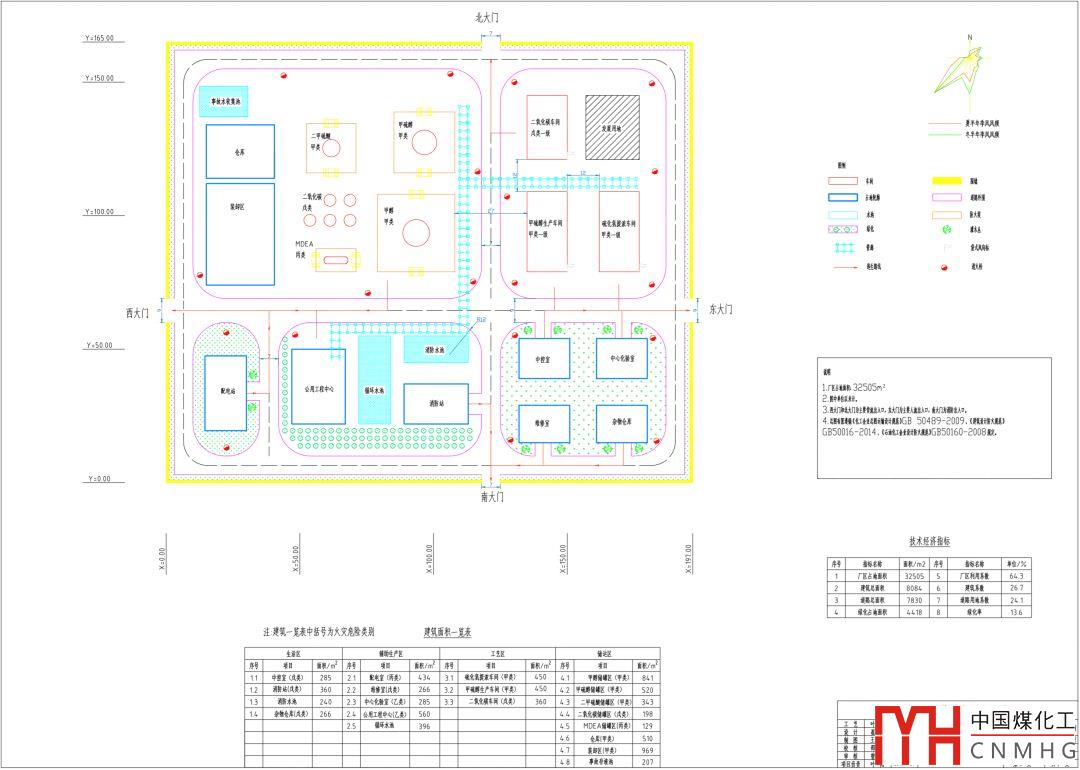

工廠總平面圖布置是指廠區范圍內的車間、倉庫、運輸線路、管道及其他建筑物的空間總體配置，是經過城市規劃、生產工藝、氣候條件、交通運輸?shù)戎T多方面考量的結果。

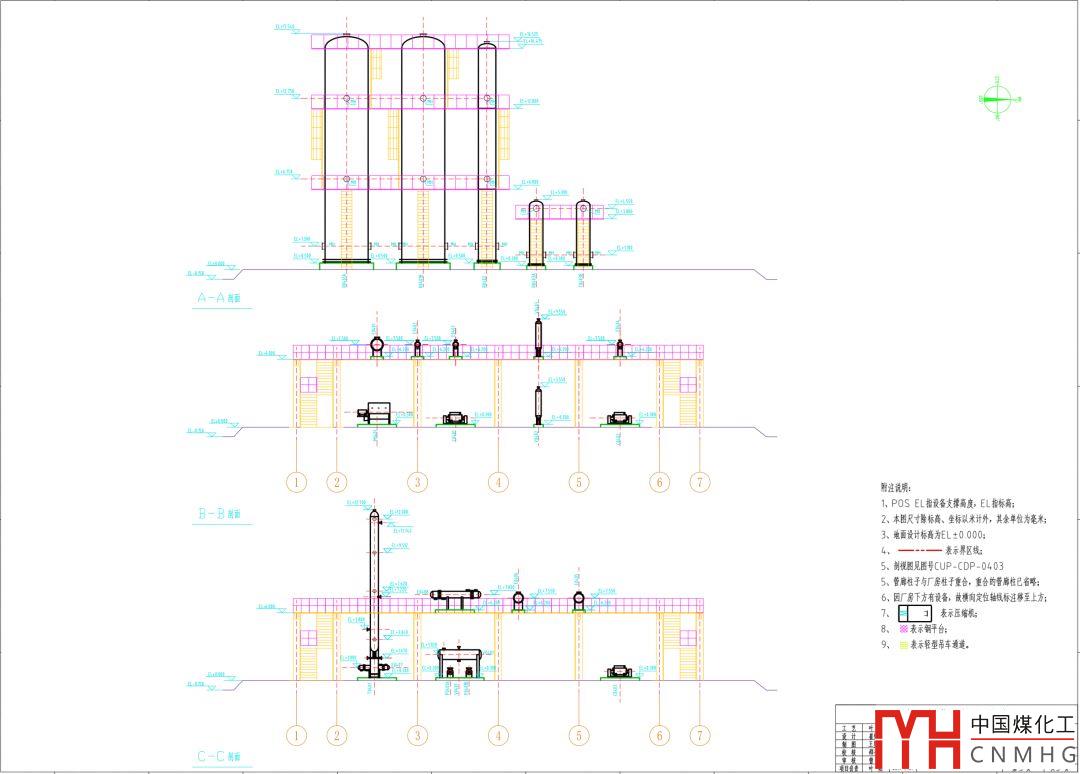

設備的平立面布置圖是表示設備與建筑，以及兩者之間的相對位置的圖紙，用于指導設備的安裝。

[注：上圖選自第十一屆銀獎得主浙江工業大學作品]

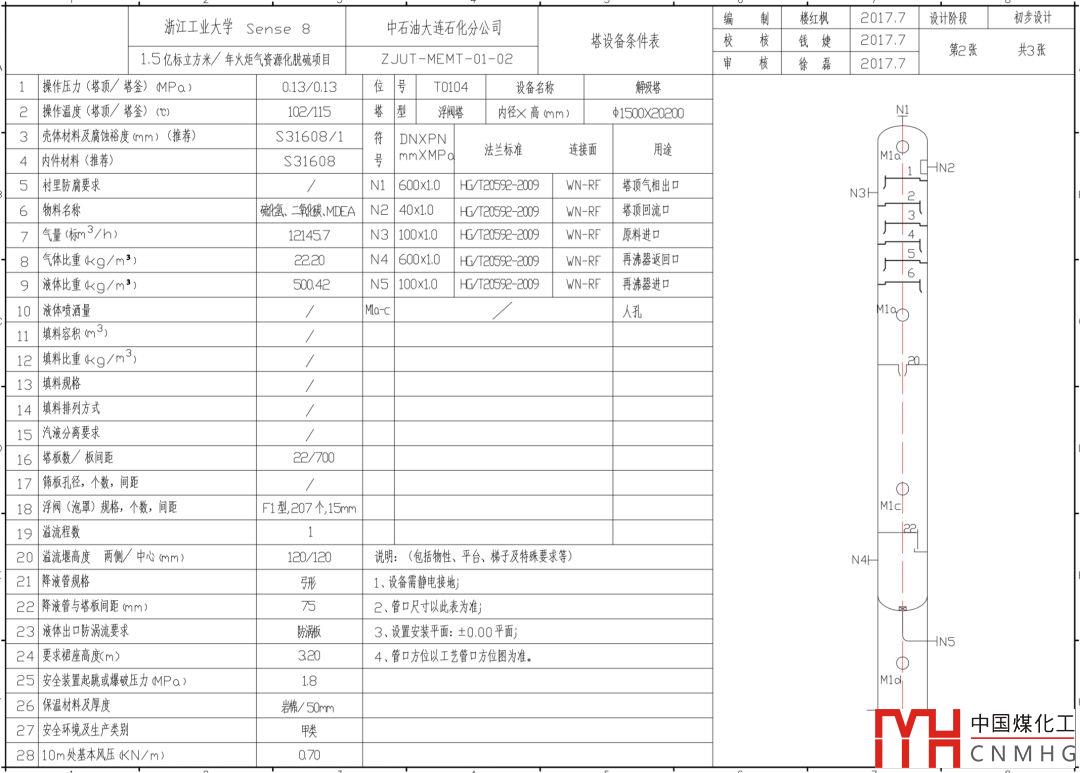

設備條件圖包含了設備的設計參數要求：如壓力、溫度、介質等也可包含管口的位置要求，設備條件圖是設備設計選型及設備施工圖設計的第一手技術參數依據。設備條件圖只是作為工藝專業的設備初步設計圖。

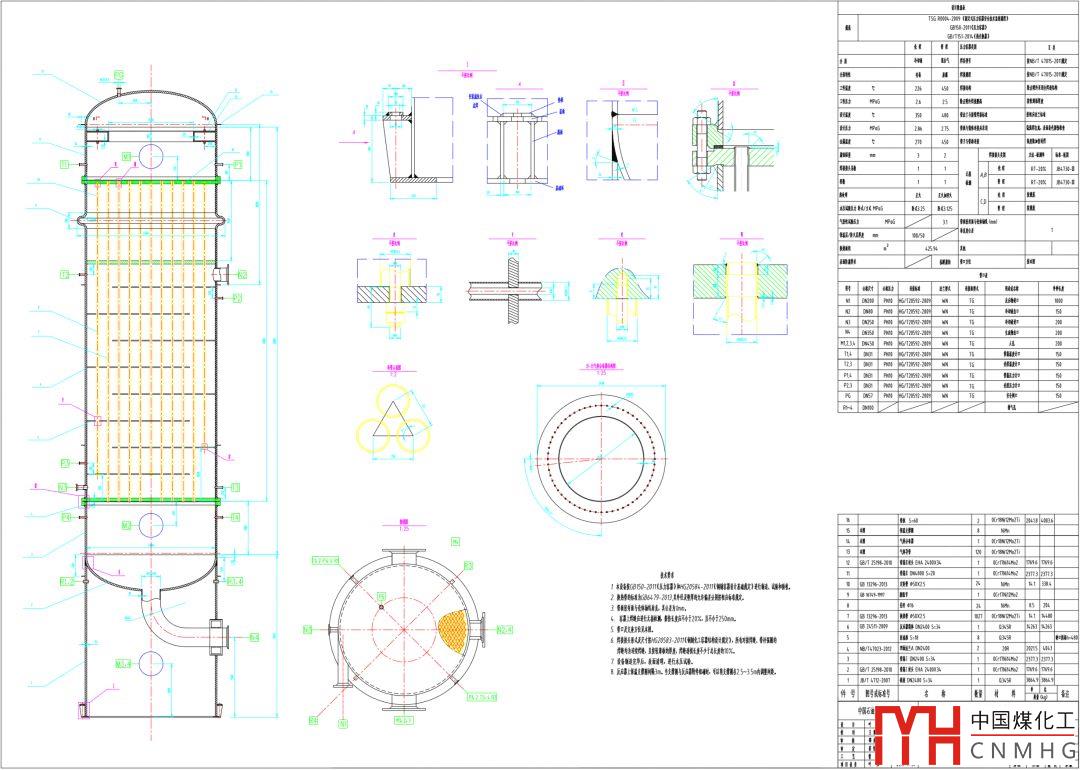

設備裝配圖是表示化工設備形狀、結構、大小和制造安裝等技術要求的圖紙，是設備專業以條件圖及其他圖紙為依托而繪制的。

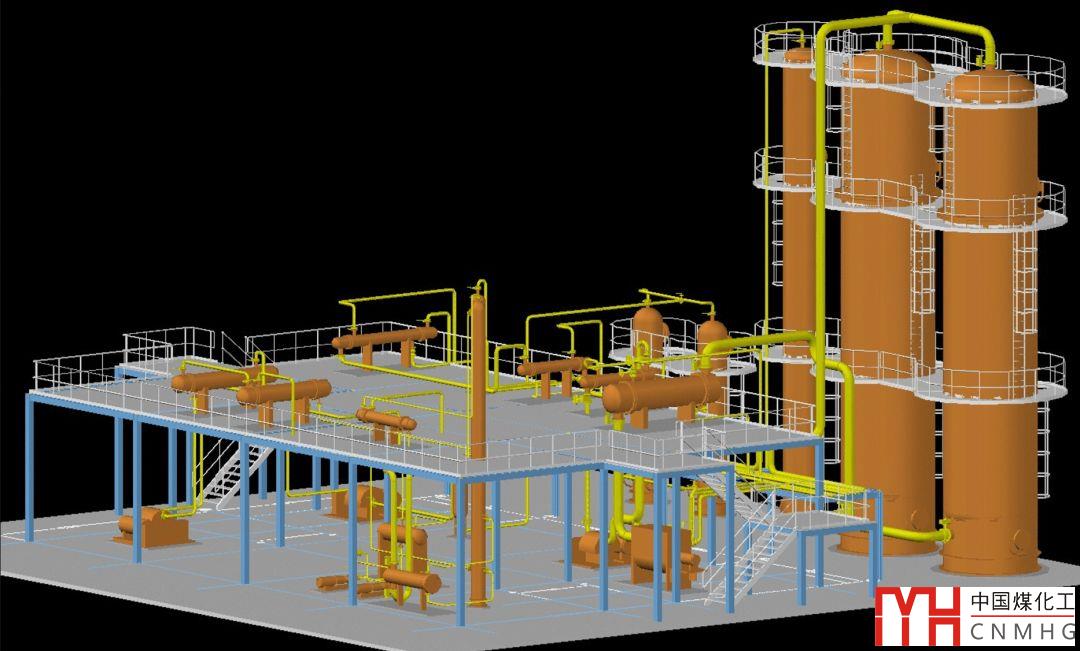

對某車間進行三維建模，表示出建筑、設備以及管道閥門等。其中建筑與設備的位置關系與設備平立面布置圖嚴格一致。三維配管一般用其他軟件來做，比如PDMS 、Pdmax、Smart Plant 3D、CADWorx，這些軟件部分是基于CAD平臺的。

管道軸測圖是用來表達一個設備至另一設備、或某區間一段管道的空間走向，以及管道上所附管件、閥門、儀表控制點等具體安裝布置情況的立體圖樣。這種管道軸測圖是按軸測投影原理繪制的，圖樣立體感強，便于識讀，有利于管段的預制和安裝施工。這種圖紙可以用配管軟件自動生成。
