應網友朋友要求，聊聊我們常見的斷路器——一種非常常用的短路保護電器。

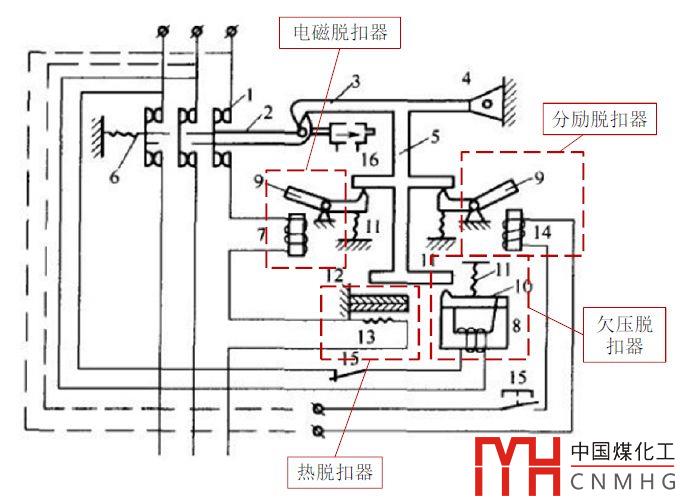

圖1 斷路器原理圖

圖1所示斷路器的工作原理圖。首先了解其結構，再看看其工作原理。

1、結構

圖1的斷路器由主觸頭1、操作機構5、脫扣器（7、13、8、14等）、滅弧系統、附件（如彈簧6、11）等組成。斷路器的主觸頭可以手動操作（手動分合閘），根據需要可以配有電動操作機構。

2、工作原理

從圖1可以看出，斷路器的主觸頭1與過電流脫扣器（負責短路保護）的線圈7和熱脫扣器（負責過載保護）的熱元件13串聯，熱元件為雙金屬片。正常情況下，主觸點閉合后，脫扣機構3鎖定鎖鍵2，主觸頭處在合閘位置上。

當主回路發生短路故障時，過電流脫扣器7吸合銜鐵9（電磁鐵原理）→推動連桿機構5向上運動→使脫扣機構3與鎖鍵2分開→導致自由脫扣→在彈簧6的動作下主觸頭斷開→切斷故障回路。

與短路故障保護不同，過載保護的機理差別較大。當電氣回路過載時，熱脫扣器13的熱元件（雙金屬片）12因通過過大的電流而過度發熱→迫使雙金屬片12向上彎曲→推動連桿機構5向上運動→脫扣機構3與鎖鍵2分開→自由脫扣→彈簧6迫使主觸頭斷開→切斷故障回路。

圖1中還示意了欠電壓脫扣器8，該脫扣器的線圈電源取自主觸頭1上端，即電源側。當電路欠電壓時，欠電壓脫扣器的銜鐵10釋放→在彈簧11的作用下銜鐵10→推動連桿機構5向上運動→脫扣機構3與鎖鍵2分開→自由脫扣機構動作→斷開主回路。

分勵脫扣器也是常用的脫扣器。按下按鈕15→分勵脫扣器線圈14通電→吸合銜鐵9→銜鐵9推動連桿機構5向上運動→脫扣機構3與鎖鍵2分開→自由脫扣機構動作→彈簧6拉動主觸頭斷開→主回路斷電。

由此可以看出，斷路器是設計非常精細、精巧的機電產品，任何一個零部件達不到要求都實現不了保護的作用。

3、說明

1）斷路器的短路保護是標配，必須設置；

2）過載保護可根據需要配置，如消防回路可不設置過載保護；

3）欠壓脫扣器、分勵脫扣器作為附件可根據需要配置，其他附件（如剩余電流動作保護、輔助觸點等）也可根據需要設置；

4）從機械結構看，機械的核心是連桿機構5，各種保護、附加大多圍繞連桿機構5使其向上運動，推動自由脫扣機構動作。
