科研神器

5秒鐘搞定贗電容k1擬合、繪圖、計算電容貢獻率
　

譚編

昨天，譚編開發出來一款科研神器：5秒能搞定擬合繪圖的贗電容k1工具（k1Tool）。今天，譚編繼續完善程序并將其升級為V2.0版本，修改了幾個BUG、優化了算法、提高了速度，還增加了新功能：計算所有掃速的k1v數據，自動復制到剪切板等。西北師大研究生王飛用實例驗證了該工具，結果表明：k1Tool V2.0模擬的結果與傳統EXCEL計算的結果吻合！

該工具已發布，已經得到了廣泛關注。譚編后續將繼續開發科研小工具，歡迎廣大網友提出科研實驗中工作量較大的數據處理與分析方法，譚編可以開發出類似k1Tool的科研小工具，供廣大科研工作者共享使用。

下面是k1Tool的二維碼，長按二維碼，可以通過手機打開。然后分享到電腦QQ或微信，即可在電腦上操作。

下面是k1Tool V2.0使用方法的演示動圖：

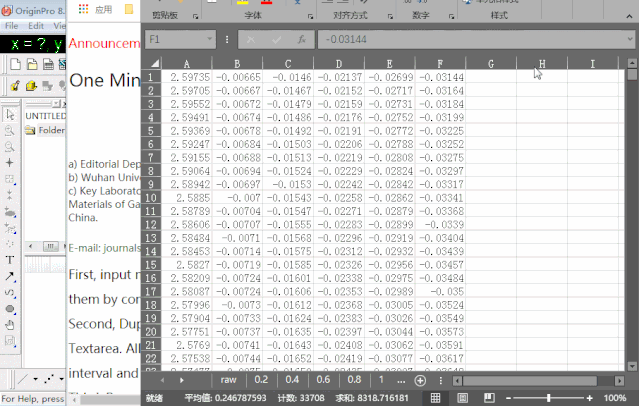

第一步：導入數據。從Excel中復制不同掃描速率下的循環伏安（CV）曲線數據。其中，共用電位Potential(V)數據列，其余為不同掃速下測試的電流Current(A)。

第二步：擬合數據。點擊k1Tool V2.0在線工具的第一個文本框, 按Ctrl+V，約等0.5秒，即可粘貼上數據。

第三步：復制數據。按鍵盤的TAB鍵，立即彈出提示框，表明已經將擬合結果復制到剪切板（內存）

第四步：模板繪圖。在Origin8.5軟件的新建數據表中，按Ctrl+V粘貼數據，選中數據，利用模板快速繪制曲線。

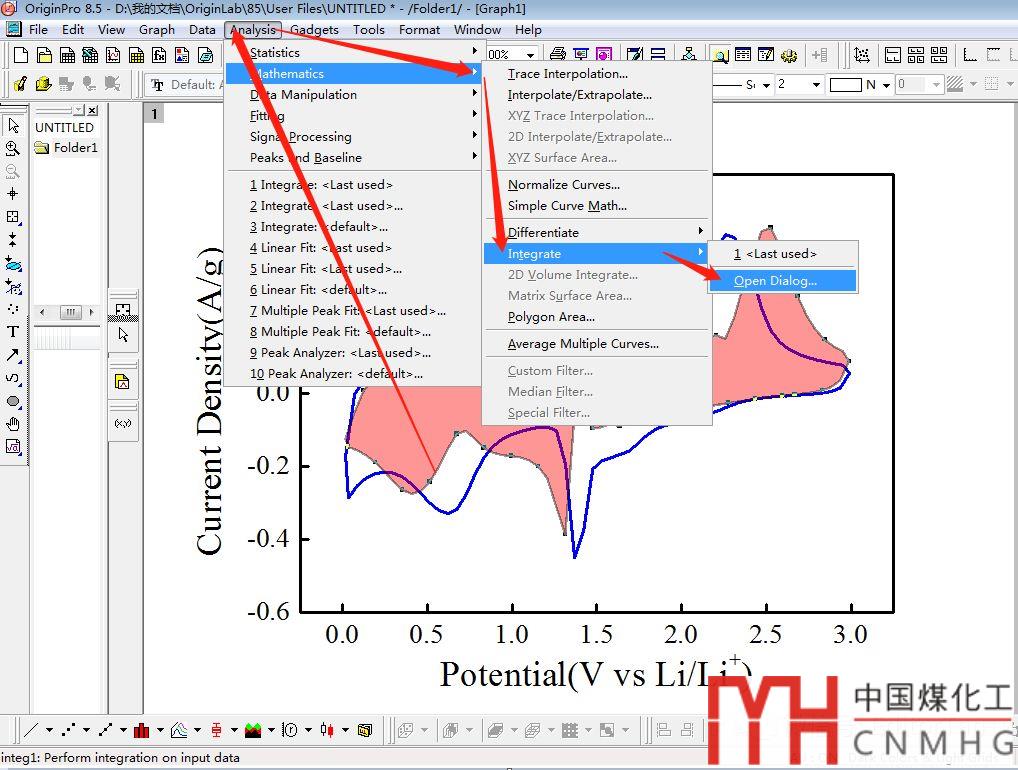

第五步：電容貢獻。分別計算某掃描速率下的擬合曲線（k1v）和原始CV曲線的積分面積。點擊k1v曲線，然后點擊菜單Analysis-Mathematics-Integrate-Open Dialog...，確定即可，具體步驟：

對原始CV曲線進行同樣的操作。在Origin右側出現計算結果，從中讀出面積area，然后按照下圖所示的公式計算電容貢獻率。

k1Tool V2.0存在一個不足：實際上不同掃速的循環伏安數據不一定都能保證電位數據列相同。后續升級版本中，將考慮獨立的電位數據列，另外會設計比較好的界面UI。

總之，k1Tool工具大大提高了實驗數據分析的工作效率。歡迎廣大科研人員轉發本文到朋友圈，推廣使用。
