今天是“炳華話電氣”BHTalk和EEO聯合舉辦的《超高層建筑電氣設計與研究》系列講座第四講，超高層建筑電氣的供配電系統，歡迎朋友們收看、閱讀！

上期回顧：

第一講，基本情況；

第二講，超高層建筑中的特殊負荷；

第三講，超高層建筑電氣的相關數據。

<iframe class="video_iframe rich_pages" data-vidtype="2" data-mpvid="wxv_1274744446030118913" data-cover="http%3A%2F%2Fmmbiz.qpic.cn%2Fmmbiz_jpg%2Fuz4ZSsoNvY2TEv8I7Yd9dXjdOZfUrddt6Uc8icpxlNEriaIIYYJ1iam5JBAhs17xXE5GV82KNJIZDLfpVC8YWB43w%2F0%3Fwx_fmt%3Djpeg" allowfullscreen="" frameborder="0" data-ratio="1.3333333333333333" data-w="1440" src="https://mp.weixin.qq.com/mp/readtemplate?t=pages/video_player_tmpl&action=mpvideo&auto=0&vid=wxv_1274744446030118913"></iframe>

上期的非常有價值的數據如下：

• 實際運行平均值：40.31W/m2

• 變壓器安裝容量：109.35VA/m2

• 參考計算：40.31/109.35=36.86%

• 一般在90～140VA/m2(住宅除外)。

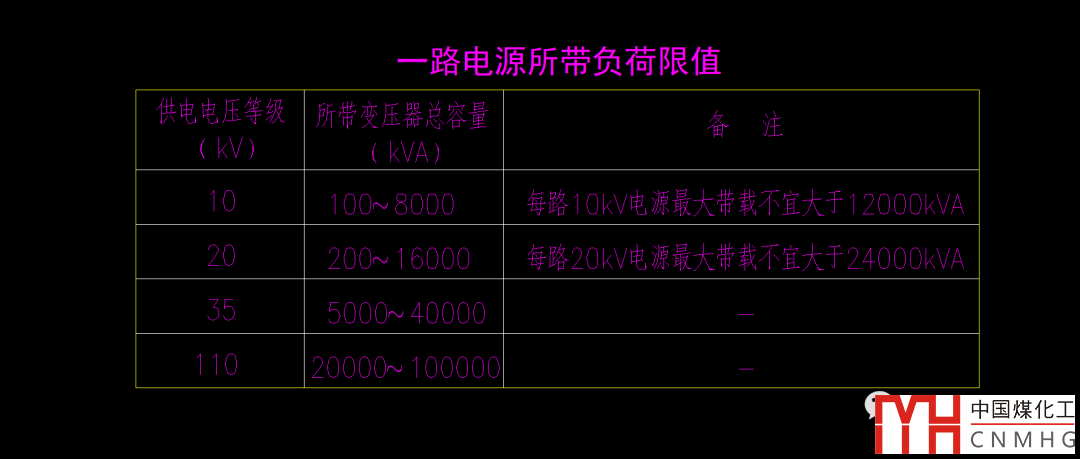

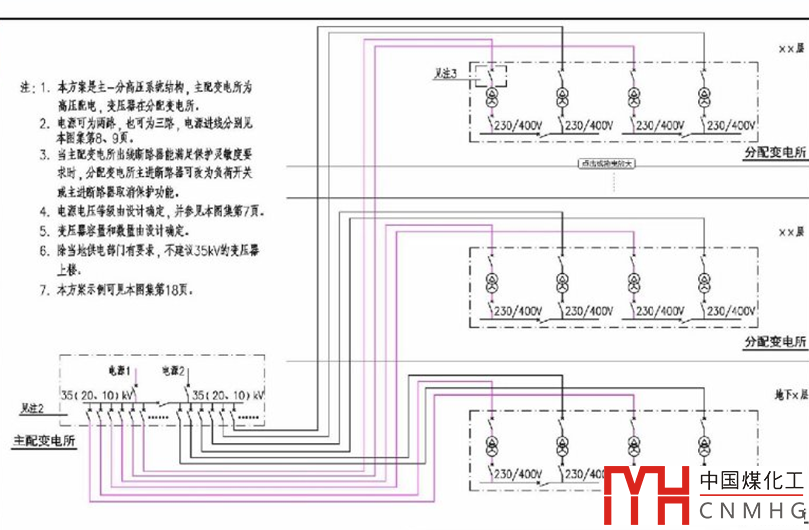

典型方案1

方案1是主-分高壓系統結構，主配變電所為高壓配電，變壓器在分配變電所。電源可為兩路，也可為三路。當主配變電所出線斷路器能滿足保護靈敏度要求時，分配變電所主進斷路器可改為負荷開關或主進斷路器取消保護功能。除當?shù)毓╇姴块T有要求，不建議35kV的變壓器上樓。

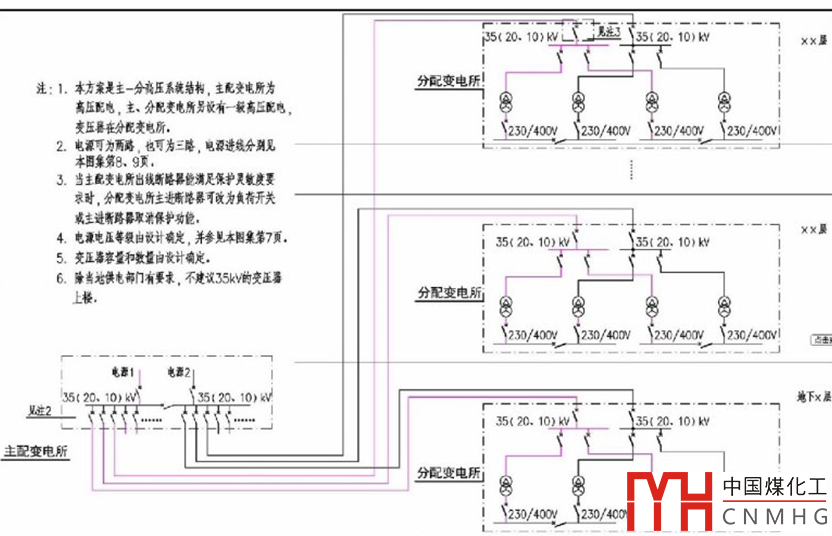

典型方案2

方案2也是主-分高壓系統結構，主配變電所為高壓配電，變壓器在分配變電所。分配變電所二次高壓配電，減少主-分配變電所之間的電纜數量，具有較好的經濟性。同樣，電源可為兩路，也可為三路。當主配變電所出線斷路器能滿足保護靈敏度要求時，分配變電所主進斷路器可改為負荷開關或主進斷路器取消保護功能。除當?shù)毓╇姴块T有要求，不建議35kV的變壓器上樓。

超高層建筑供配電系統宜按照超高層建筑內的不同功能分區及避難層劃分設置相對獨立的供配電系統。
