現在直升機的使用范圍越來越廣，救災、救護、巡邏、攝影、攝像、警用等用途已經出現在我們的周圍，還有私人直升機也將逐漸普及。在建筑設計時，建筑物屋頂直升機停機坪是建筑設計的重要組成部分，其助航燈光設計是建筑電氣設計的重要內容。建筑物屋頂直升機助航燈光包括：邊燈、瞄準點燈、泛光燈、著陸方向燈和風向標燈，其布置參見圖1。

風向標燈設置在高架直升機停機坪安全區域之外，指示風向和速度，不受附近物體和直升機下吹氣流影響，供夜間使用的直升機場必須設置風向標燈。

邊燈為綠色全方向，設置在停機坪圍界標志邊線外3m，也就是安全區邊線上。圓形停機坪：邊燈等距設置，間距不大于3m，數量不少于14盞。；方形停機坪：邊燈每邊長的燈具數為奇數，設置間距不大于3m，每邊不少于5盞。

瞄準點燈為白色全方向燈，嵌入式安裝，預埋深度不少于120mm。設置在瞄準點標志線上，數量不少于6盞，醫用停機坪，瞄準點燈數量不少于5盞。

泛光燈設置在停機坪圍界標志線外3m，也就是安全區邊線上。使直升機停機坪得到正確辨別，泛光燈需均勻分布，不少于8盞。泛光燈不得對飛行中的飛行員產生眩目，降落場區不應有陰影，停機坪表面的平均水平照度不低于10lx，照度均勻度=最小值/平均值≥0.125。

著陸方向燈一般分兩處設置，每處不少于5盞，設置在安全區標志線到圍界標志線之間，示意直升機著陸方向。著陸方向燈為突出式燈具。

屋面直升機停機坪助航燈光中邊燈、瞄準點燈、泛光燈、著陸方向燈和風向標燈負荷等級應與屋面障礙燈一樣按主體建筑中的最高負荷等級要求供電，控制方式可以考慮在一處或多處控制。

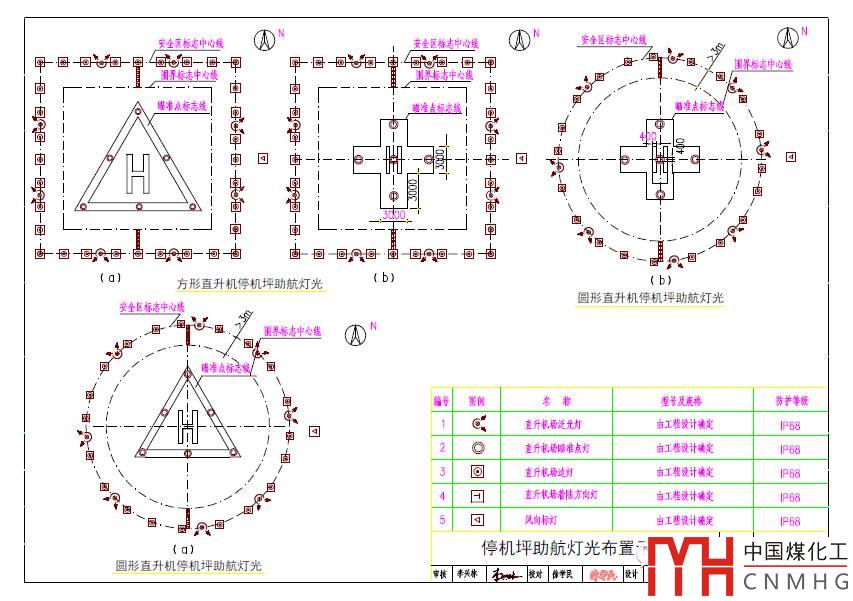

圖1 建筑物屋頂直升機停機坪助航燈光布置圖

詳細內容請參閱國家標準圖集14D801《超高層建筑電氣設計與安裝》！
