[干貨] 從體育建筑等級分析其TCPA數據——特級場館
關于體育建筑的變壓器容量（簡稱：TCPA，即：Transformer Capacity Per Area），詳見本信息的不久前公布的數據。
請點擊：新年奉獻干貨：體育建筑變壓器容量及相關數據。
本信息又通過數據分析和計算，從建筑物類型（全敞開、半敞開、全封閉）分析TCPA的分布，得出有意義的結論，可以為同行借鑒。
請點擊：體育建筑變壓器容量數據分析。
本文將從另一個角度分析，即從體育建筑等級分析其TCPA的特點及分布，希望對大家有所幫助！定性分析，體育建筑等級越高，TCPA值越大，因為高等級的場館要舉行高等場的比賽，館級建設標準提高了，用電負荷也提高。因此，TCPA值也越大。
下面我們讓數字說話，通過數據分析說明這個問題。
圖1 濟南奧林匹克體育場（CCDI作品）
特級場館
本次調查特級場館共16個，有全封閉場館6個，半敞開場館6個，全敞開體育建筑4個，都是奧運場館和亞運場館，場館等級最高。

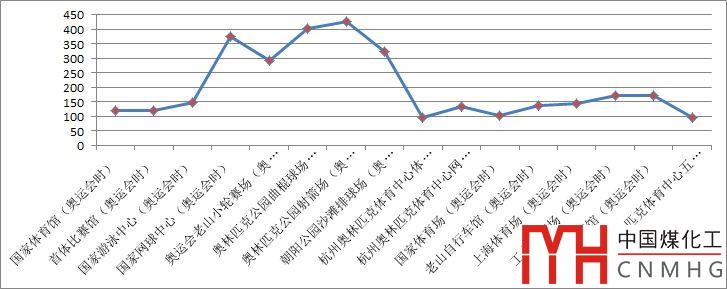

圖2 TCPA曲線
從圖2可以看出，特級場館的TCPA分為兩大陣營：第一大陣營為奧運網球中心、小輪車、射箭、曲棍球、沙灘排球等，這些項目多為全敞開式體育建筑，沒有或僅有很少的附屬房間，因此他們的TCPA值較高；第二大陣營為除第一大陣營外的場館，他們的TCPA值相對集中、接近，沒有離散現象，第二大陣營為全封閉、半封閉場館，附屬房間較多，面積較大，用電負荷也較大。
數據分析
同樣，借鑒體育照明中的照度均勻度U1和U2的概念，參考統計學中的離散程度概念，引入TCPA均勻度概念，單位面積變壓器容量最小值TCPAmin與單位面積變壓器容量最大值TCPAmax之比值為U1，見公式（1）；單位面積變壓器容量最小值TCPAmin與單位面積變壓器容量平均值TCPAave之比值為U2，如式（2）所示。
U1=TCPAmin/TCPAmax (1)
U2=TCPAmin/TCPave (2)
由表1可知，特級體育建筑的TCPA離散性相對較大，最小值與最大值相差近5倍，主要原因是受建筑物的類型影響較大，敞開式場館TCPA值較大。
表1 特級場館的主要技術參數
| 參數 | 數值 |
| 平均值TCPAave | 204.3563 |
| 最大值TCPAmax | 426.7 |
| 最小值TCPAmin | 96.2 |
| U1=TCPAmin/TCPAmax | 0.225451 |
| U2=TCPAmin/TCPAave | 0.470747 |
按照場館類型分析數據如表2所示：
表2 特級場館按場館類型計算的TCPA值
| 場館類型 | TCPA（VA/m2） |
| 全敞開式 | 362.3 |
| 全封閉 | 138.7 |
| 半封閉 | 164.7 |
結論
通過上面分析，對于特級場館可以得出如下結論：
-
全敞開式場館TCPA值很大，因為TCPA=變壓器總?cè)萘?建筑面積，全敞開式場館建筑面積較小，導致TCPA值很大；
-
全封閉場館TCPA最最小，符合其定義；
-
半封閉場館的TCPA值居中，但其值靠近全封閉場館。
（未完待續）
