根據《體育建筑設計規范》JGJ 31-2003的定義，體育場是具有可供比賽和其他表演用的寬敞的室外場地，同時為大量觀眾提供坐席的建筑物。從定義可以看出，體育場類型較多，我國常見的是“田徑+足球”綜合性體育場；歐洲則有大量的足球?qū)Ｓ皿w育場，我有也有幾座足球?qū)Ｓ皿w育場；美國的橄欖球場、棒球場、壘球場；曲棍球場；室外網球場等等都符合體育場的定義。

今天先介紹“田徑+足球”綜合性體育場、足球?qū)Ｓ皿w育場的場地照明布燈方式，曲棍球場；室外網球場可以參考。本文先介紹四角布燈。

四角布置

燈具以集中形式與燈桿結合布置在比賽場地四角。適用于有電視轉播的足球場，應用比較廣泛。四個燈桿（或燈塔）布置在四個角球區以外。同時，也應布置在運動員正常視線之外。對角燈桿通常在足球場場地對角線的延長線上或其附件。

圖1 體育場四角布置

燈塔位置

無電視轉播的場地，圖1中邊線外5°和底線外10°是最小值，燈桿只能布置在圖1中紅色區域內。

有電視轉播的場地，圖1中底線外的角度不應小于15°，邊線外最小角度依然是5°角，燈桿只能布置在圖1中紅色區域內。

燈塔高度

燈桿的高度配合圖2按下式計算：

h=d.tgφ （1）

式中，h---燈桿的高度，m；

d---球場中心點到燈桿的距離；

φ---球場中心點到燈桿底和頂之間的夾角，φ≥25°。

因此，先在場地平面上與建筑、工藝專業確定位置→確定d→再用角度φ計算，用上式計算出燈桿高度h。

圖2 高度計算示意圖

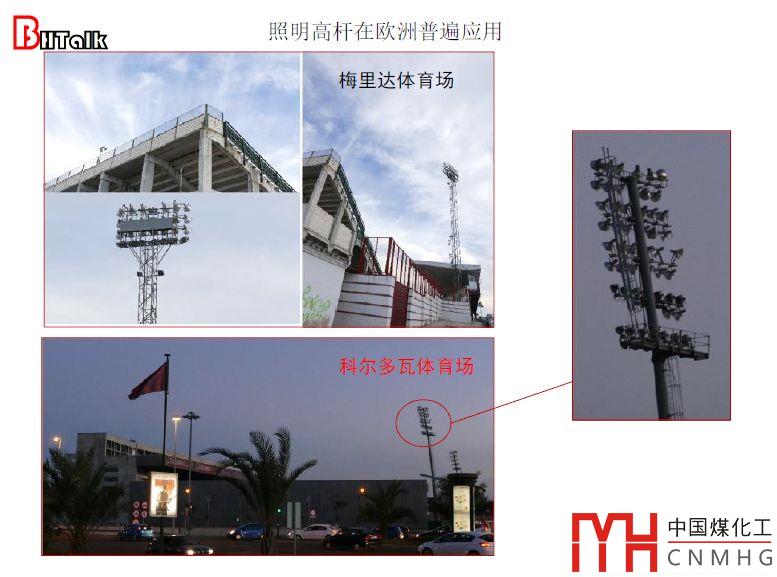

圖3 實際案例
