在實際項目中，有時候需要保存PLC的運行結果，以防止由于新數據塊下載或者突然斷電導致過程數據丟失。在S7-200 SMART中，可以通過從RAM創建DB來達到這個目的。今天這篇文章，我們來介紹下如何在S7-200 SMART中從RAM創建DB。

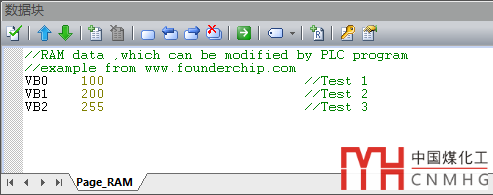

為了更好的理解，我們先創建一個數據頁面【Page_RAM】，并新建三個變量VB0，VB1和VB2，其值如下圖所示：

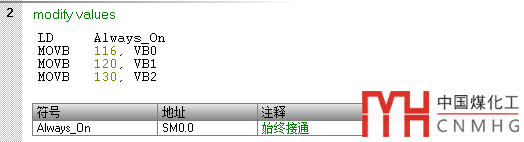

然后在程序中寫一段簡單的代碼，對VB0、VB1和VB2進行修改，如下圖：

啟動CPU運行，接下來從RAM創建DB，以保存CPU運行的結果。

在STEP7 Micro-WIN/SMART的【PLC】菜單中，單擊【通過RAM創建DB】按鈕，如下圖：

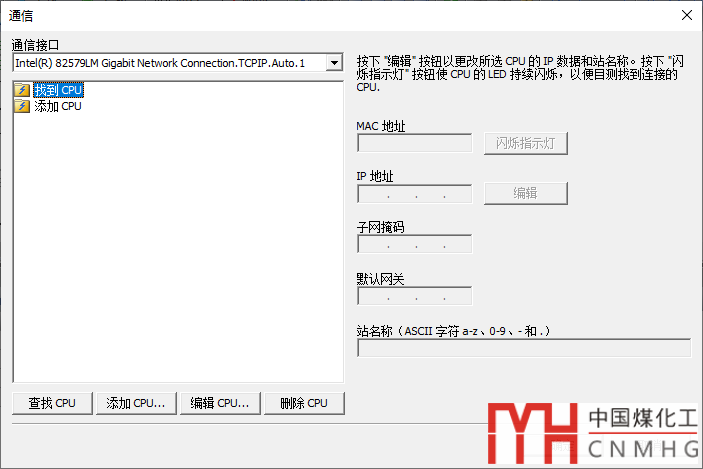

如果此時編程電腦還沒有與CPU進行連接，會彈出查找CPU對話框，如下圖：

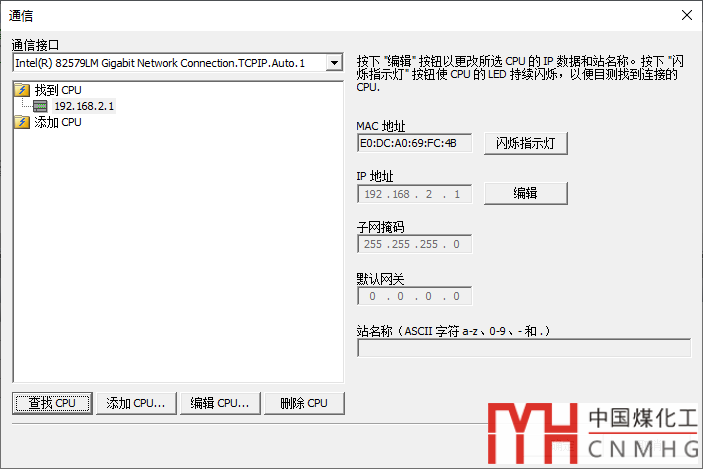

單擊其中的【查找CPU】按鈕，會自動查找所有聯網的S7-200 SMART CPU，如下圖：

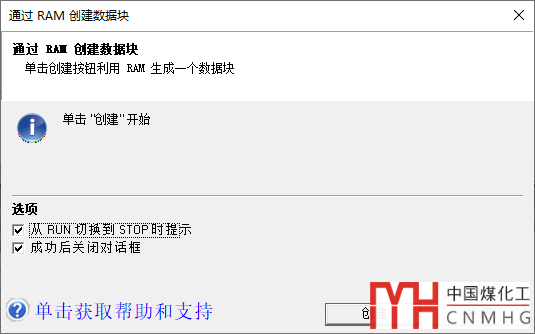

單擊【確定】按鈕，會彈出【通過RAM創建數據塊】對話框，如下圖：

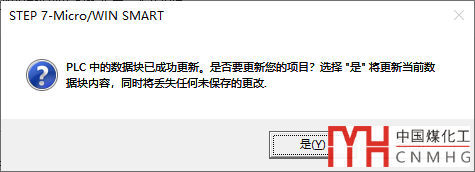

單擊【創建】按鈕，稍等一段時間，PLC中的數據塊會自動更新，并彈出如下對話框：

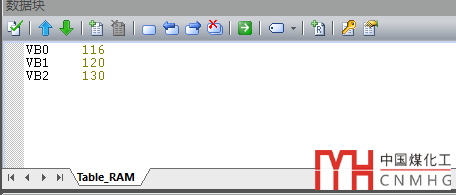

如果單擊【是】，則項目中的數據塊也會被更新；于是之前創建的【Page_RAM】中的數據變成了程序運行的值，如下圖：

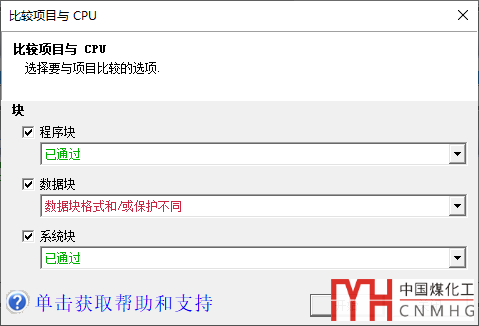

如果單擊【否】，則不更新項目中的數據塊，但此時進行比較會發現PLC中的數據與項目數據不一致。如下圖：

好了，關于S7-200 SMART從RAM創建DB來保存過程變量就先介紹到這里。
