我們知道在S7-300 PLC編程調試的時候，可以通過在Step7的變量表中監視和修改變量。那么在S7-200 SMART編程調試的時候，如果我們希望監控某個變量的值或者對其進行修改，應如何做呢？今天這篇文章，我們來談?wù)勥@個話題。

S7-200 SMART使用Step 7-Micro/WIN SMART進行編程和調試，雖然它也提供變量表，但是該變量表的功能是用來給子程序分配形參的，并不具有監控和修改變量的作用。

在Step 7-Micro/WIN SMART中，要對變量進行監控和修改變，要使用“狀態圖表”。

通過左側的【系統樹】-【狀態圖表】可以找到已經創建的圖表，如下圖：

右鍵單擊【狀態圖表】也可創建新的圖表。

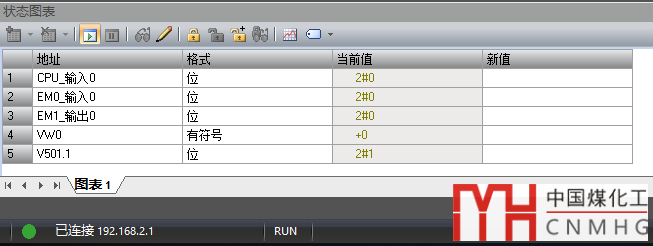

打開狀態圖表后，可以在里面輸入想監控或修改的地址。當然，前提是已經跟S7-200 SMART CPU建立了連接。比如，下面這張圖是我監控的I0.0、I8.0、Q12.0、VW0和V501.1的狀態：

從圖中可以看出，VW0的當前值為0。

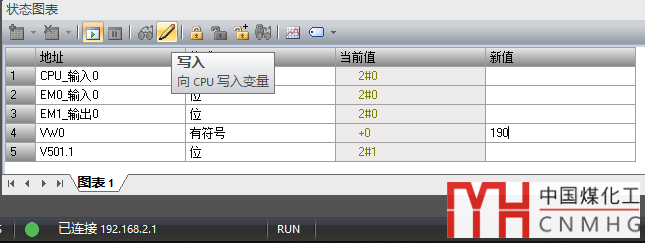

假設需要將其值修改為190，可以在【新值】一欄中輸入190，然后點擊上面寫入按鈕（鉛筆形狀），如下圖：

這樣，VW0的值就會被修改成190 ，如下圖所示：

狀態圖表中的【鎖形】按鈕可以對變量進行強制。當變量被強制后，其輸出值被強制到某個特定的值，不受程序運行結果的影響。

【開鎖】按鈕可以解除變量的強制。

好了，關于S7-200 SMART中變量的監控和修改就先介紹這么多。
