大家好，我是Modbus-TCP協議。前面的文章，我大哥(Modbus-RTU協議)曾做過自我介紹(原文網址：https://www.founderchip.com/?id=65)，今天這篇文章，我也想和大家認識下。

封面圖片來自https://pixabay.com并做了適當修改，原圖片由mohamed Hassan在Pixabay上發布，感謝作者。

我來自Modbus大家庭，我們家有三個兄弟：大哥(Modbus-RTU協議)、二哥(Modbus-ASCII協議)和我，我們都活躍在工業通信領域。我大哥和二哥擅長串行通信，比如基于RS485或者RS232的通信，而我則擅長基于以太網的通信。由于底層所使用的結構不同，我們的應用數據單元(Application Data Unit，ADU)有所不同。你可能并去清楚什么是ADU，我來詳細介紹下吧。

為了進行通信，我們家規定了一種很簡單的數據結構，被稱為"協議數據單元"(Protocol Data Unit，PDU）。

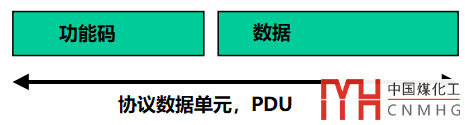

協議數據單元由功能碼+數據構成，如下面這張圖：

功能碼的長度為1個字節，它表示要執行的功能。比如常見的：01讀取線圈；02讀取離散量輸入值；03讀取保持寄存器值；05寫單個線圈等；

數據部分的長度為0~252個字節，它表示要讀的地址或者要寫入的值，不同的功能碼對應的數據有所不同。比如01功能碼，其數據為4個字節，其中前兩個字節表示要讀取的線圈的地址，后兩個字節表示要讀取線圈的數量；而對于05功能碼，其數據也是4個字節，前兩個字節表示要寫入線圈的地址，后面兩字節表示要寫入的值。

協議數據單元有三種類型：請求型協議數據單元(Request PDU）、應答型協議數據單元(Response PDU)、及異常應答型協議數據單元(Exception Response PDU)，更多關于協議數據單元的內容，你可以去我家官網(http://modbus.org)下載通信規范好好閱讀下，或者去北島李工的網站(https://www.founderchip.com)下載。

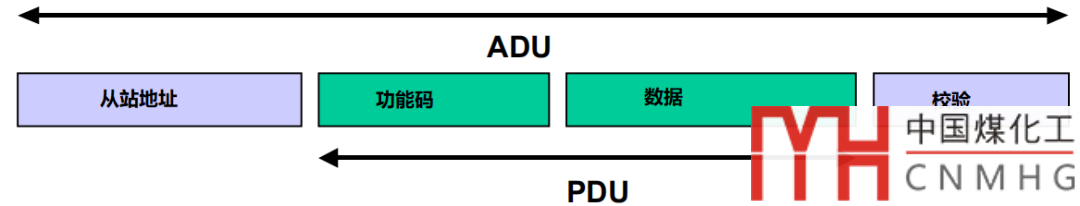

協議數據單元是我們家族的通用數據結構，它與底層物理結構無關，我們?nèi)值芏际褂孟嗤膮f(xié)議數據單元。但是，我們在通信的時候，總要依賴物理網絡。因此要把協議數據單元映射到物理網絡上，這就形成了應用數據單元(Application Data Unit，ADU)。由于底層網絡的不同，我跟兩個哥哥的應用數據單元是不同的，他們的ADU結構如下圖所示：

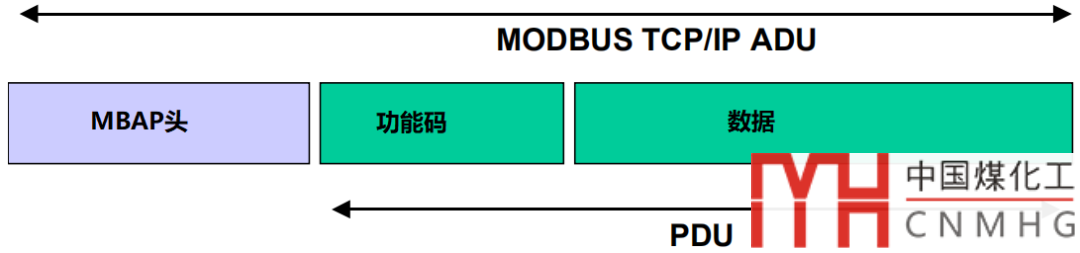

而我的ADU結構如下：

可以看到，我的應用數據單元是在協議數據單元的基礎上，添加了一個叫做"MBAP頭（MBAP Header）"的結構。MBAP是英文"ModBus APlication"的縮寫，即"應用數據單元"的意思。

MBAP頭結構由7個字節構成，如下表所示：

其中：

• 傳輸標識符：用于標識應用數據單元，即請求和應答之間的配對；客戶端對該部分進行初始化，服務器端將其拷貝到自己的ADU中；

• 協議標識符：系統間的協議標識，0=Modbus；

• 長度：接下來要發送的數據長度，即：單元標識符+PDU的總長度，以字節為單位；

• 單元標識符：用于系統間的站尋址，比如在以太網+串行鏈路的網絡中，遠程站的地址；

這就是我的ADU結構，即：MBAP頭+PDU，是不是很簡單呢？我的數據傳輸采用的是一種被稱為"客戶端/服務器"的模式，這也是上面的表格中會出現客戶端/服務器功能描述的原因。其實，很多網絡通信都采用的這種方式，比如大名鼎鼎的西門子的S7通信協議。在串行鏈路中，這種方式也稱為主-從通信。

說道這里，你可能會有一個疑惑。因為我們在網絡通信中，通常需要寫明IP地址和端口號，為什么我的ADU中沒有相關的內容呢？

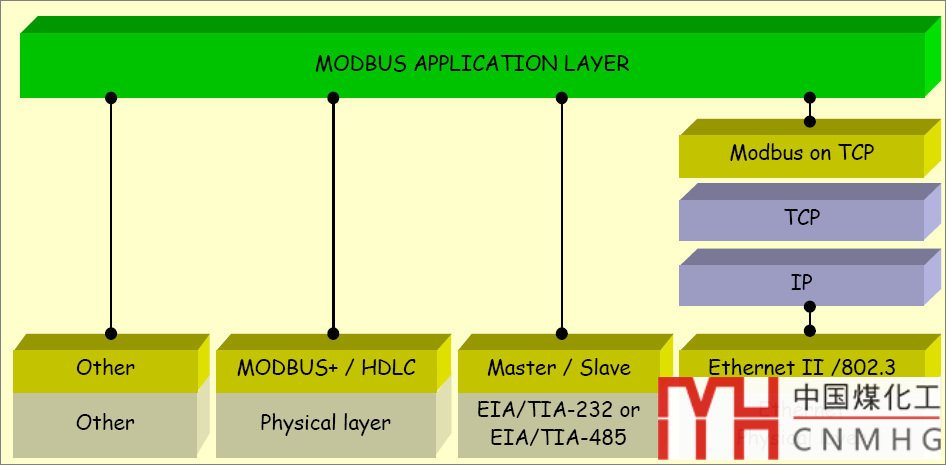

哈哈，其實這是因為我是一個應用層的協議，而你說的IP地址和端口號屬于傳輸層/網絡層的協議。還沒明白，好吧，看看這張圖：

你看，在邏輯上我是在TCP層上的。在發送數據的時候，我的應用數據單元首先向下傳送給傳輸層，加上TCP協議的報文；再傳送給網絡層，加上IP協議的報文；再向下傳送給數據鏈路層及物理層；接收的過程正好相反，從物理層一層一層的去掉相應層的報文，最終到達應用層。所以在使用我進行數據傳輸?shù)臅r候，是要配合TCP/IP協議來使用的。通常如果你使用電腦編程，就要用到SOCKET技術；如果是使用PLC編程，通常廠家已經把底層通信封裝成庫指令了，你只要直接調用就好了。比如西門子S7-200 SMART/1200/1500等PLC都有現成的Modbus-TCP指令庫。
