關于傳染病醫院的電氣設計，前幾天已經討論了兩個專題，分別如下：

抗擊非冠肺炎，學習設計規范！

這一點很重要，傳染病醫院如何接地？

前兩期的主要內容如下：

• 什么是傳染病醫院？

• 傳染病醫院核心是什么？

• 傳染病醫院各部門及設備如何配置電源？

• 哪些場所需用IT系統？

• 大型醫療設備如何供電？

• 傳染病醫院如何接地？

• 傳染病醫院的低壓配電系統的接地形式有哪些要求？

• 等電位聯結有何要求？

傳染病醫院的照明設計相對簡單（不是貶低照明，請勿誤解！），兩個要點需要重視和把握好：殺菌照明和警示信號。

9）殺菌燈如何設置？

由于傳染病的特點和危害，消毒、殺菌非常重要，其中殺菌燈是一種消毒殺菌的有效措施。一般情況下采用紫外線殺菌燈，充分利用紫外線殺菌的特點，殺滅包括細菌繁殖體、芽胞、分支桿菌、冠狀病毒、真菌、立克次體和衣原體等。此類產品較多，選擇余地較大，有固定安裝，也有移動式的紫外線殺菌燈。

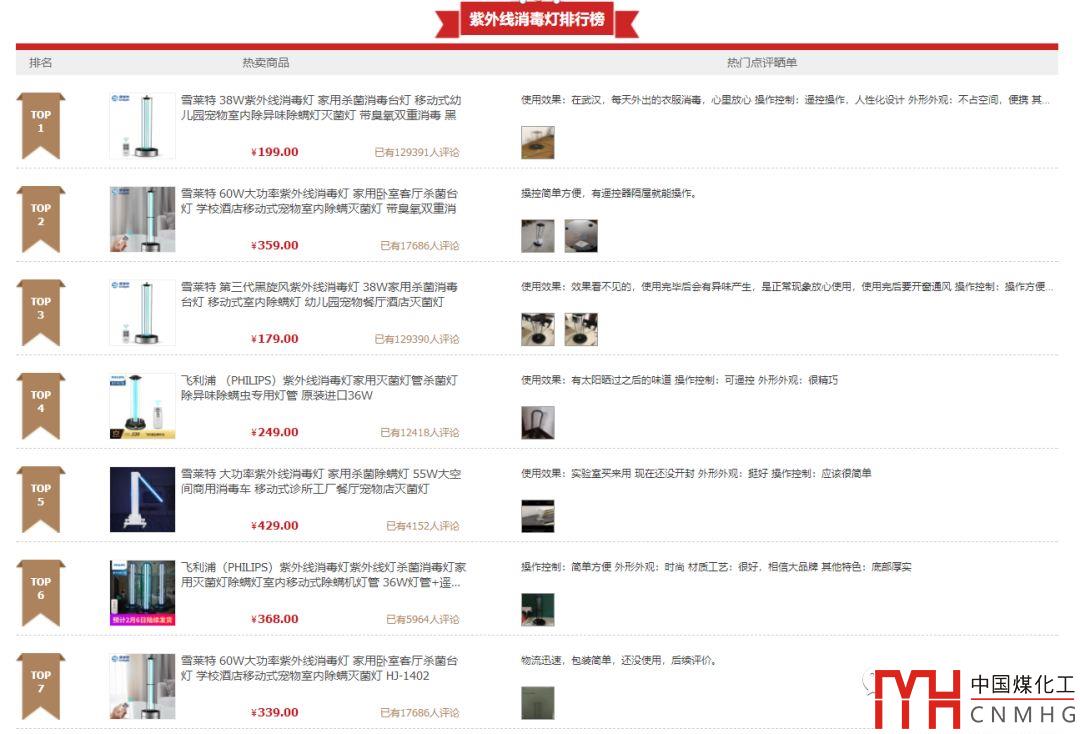

圖1 百度上紫外線殺菌燈排行榜

《傳染病醫院建筑設計規范》（以下簡稱規范）GB 50849-2014第8.2.3條規定，在清潔走廊、污洗間、衛生間、候診室、診室、治療室、病房、手術室及其他需要滅菌消毒的地方應設置殺菌燈。

由于紫外線殺菌燈的特殊作用，誤操作而造成皮膚灼傷，因此，規范還要求，殺菌燈與其他照明燈具應用不同開關控制，其開關應便于識別和操作。殺菌燈一般由醫務人員掌握、操作，防止病人或他人誤操作。

候診室、走廊等公共場所或平時有人滯留的場所的殺菌燈，宜采用間接式燈具或照射角度可調節的燈具。網上可以查到相關專利，如圖2所示。

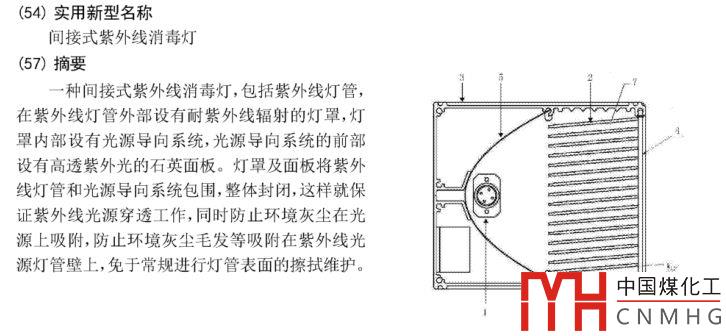

圖2 間接式紫外線殺菌燈專利

10）工作警示信號燈

X光室、CT檢查室、MRI檢查室等場所工作時無關人員不能進入，以免影響醫療行為的正常進行，或避免對無關人員身體健康造成傷害。因此，規范第8.2.4條規定，手術室、搶救室、產房、放射或放療的檢查及治療室、核醫學檢查及治療室等用房的入口處應設置工作警示信號燈。信號燈警示無關人員室內正在工作，嚴禁入內！

圖3 北京301醫院的CT檢查室門口設有工作警示信號燈

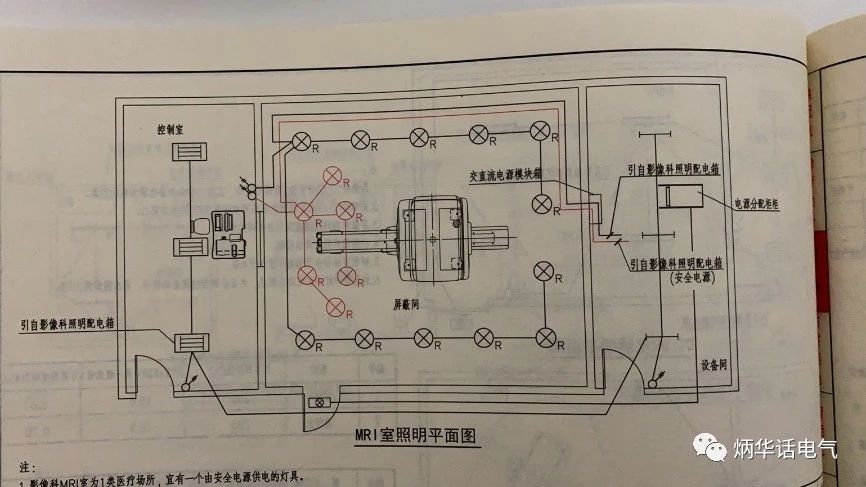

圖4國家標準圖集《醫療建筑電氣設計與安裝》19D706-2給出的核磁共振檢查室照明平面示例，警示信號燈在檢查室門口外上方

11）其他功能性照明

其他功能性照明與綜合醫院沒有什么不同，設計方法也相類似。規范第8.2.2 條規定，照明設計應采用高能效、高顯色性光源。醫療場所照明燈具的設置應避免對臥床患者產生眩光，宜采用漫反射型燈具。傳染病醫院照度宜符合表1的要求。

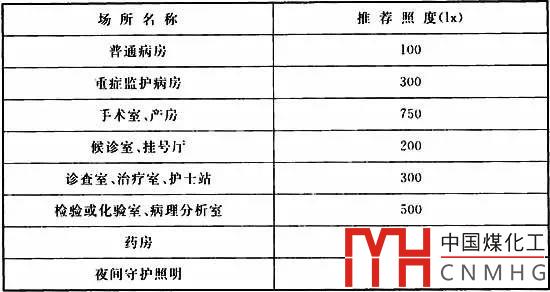

表1 各場所的照度標準值

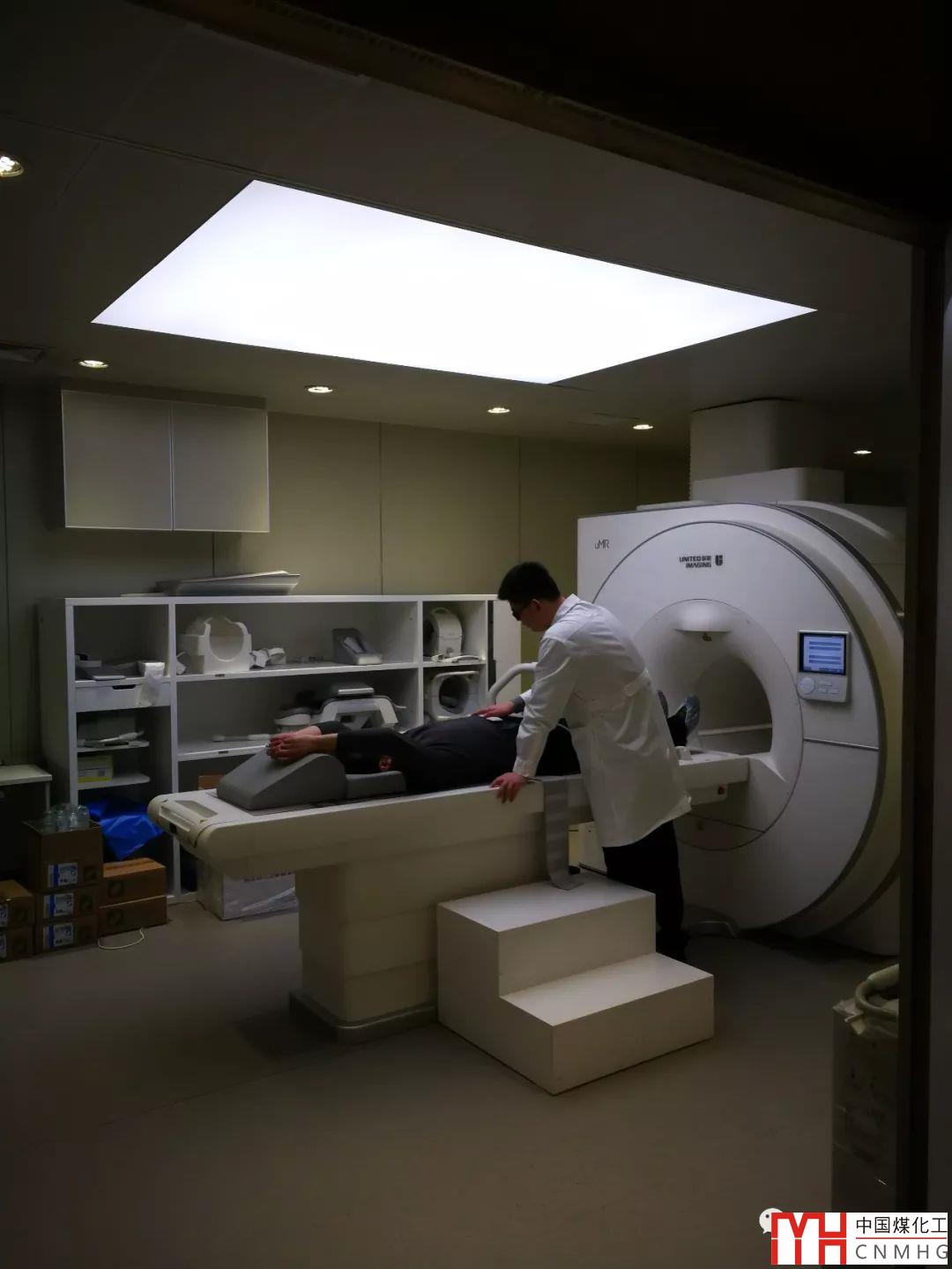

說到眩光，確實應該重視，病人本身由于身體健康原因而煩躁不安，眩光的刺激會加重這種不安。筆者在北京某頂級醫院檢查時曾遇到的困惑和體會。

醫院場所該死的眩光！

因此，應重視醫院的眩光設計，多為患者考慮！
