最近有朋友問，圖1所示的充電設備需要接地嗎？就此問題本文做簡單的討論和說明。

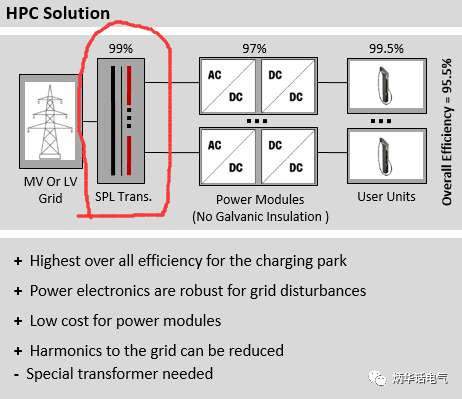

圖1 電動汽車充電系統示意圖

1 系統構成及特點

圖中采用隔離變壓器將充電設備和電網電源部分隔開，隔離變壓器之后是整流器、DC變換柜，通過它與直流充電終端相連接，由充電終端為電動汽車充電。此系統結構與18D705-2《電動汽車充電基礎設施設計與安裝》中的充電主機系統相類似，其優點很多：

• 高效：該充電系統效率高于傳統充電設施系統；

• 智能按需控制：根據電動汽車所需的充電功率智能調整合適的充電模塊，實現按需充電；

• 經濟：與獨立的充電設備相比，相同數量的充電終端，充電主機系統的主機總?cè)萘靠蓽p少30%~40%，具有良好的經濟性，節能寶貴的電力資源；

• 減少諧波污染：由于隔離變壓器，減少充電系統對電網的諧波污染；

• 靈活：功率模塊可根據需要進行必要的增減，具有較好的靈活性。

筆者對該系統的接地做如下分析：

2 工作接地

• 交流側接地：對于整個交流系統在講，充電設備系統是用電負荷，它的接地需按交流系統統一考慮。例如，建筑物中常用的是TN-S系統，而室外充電設備則會用到TN-C-S、TT系統。因此，需要與交流側進行統一考慮！

• 直流側接地：直流側接地從圖1中的隔離變壓器算起，對于充電設備來講，隔離變壓器可以看作為電源，形成局部IT系統。因此，隔離變壓器任何一相都不能接地，即電源側與地保持絕緣，也稱為懸浮地，如圖2所示。

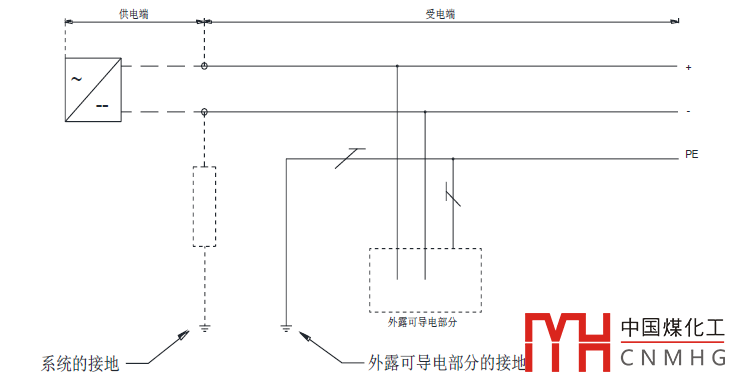

圖2 IT系統示意圖

3 保護接地

• 圖1所示的充電設備系統為局部IT系統，因此直流充電設備需帶有絕緣監視功能，監視系統對地絕緣情況。

• 對于整流器柜及直流充電終端，其外露可導電部分是需要做保護接地的。產品標準GB/T20234.3-2015《電動汽車傳導充電用連接裝置第3部分 直流充電接口》有相關的規定和要求，從接口可以看出，如圖3所示，下方中間的為接地極（PE），作為整流器柜和直流充電終端的保護接地所用。

圖3 直流充電接口示意圖

• 從電擊防護角度出發，室外充電設備還需設置輔助等電位聯結，本信息曾經做過詳細的解釋和說明。詳見下的文章：

常見問題問與答（六十四）：室外電動汽車充電設備為什么設置等電位聯結？

電動汽車充電設備的電擊防護措施；

大講堂：電動汽車充電基礎設施設計與安裝——充電設備及防雷接地（上）；

大講堂：電動汽車充電基礎設施設計與安裝——充電設備及防雷接地（下）。

因此，接地問題需要區別對待，認真分析，搞清楚接地的類型、功能要求，采用不同的接地措施！
