燃?xì)饫錈犭娙?lián)供系統（CCHP）燃?xì)獍l(fā)電裝置的選擇

中石油（北京）科技開發有限公司 宋泓明

中建(北京)國際設計顧問有限公司王明友、楊智勇、李炳華、鄒政達

摘要： 燃?xì)饫錈犭娙?lián)供，即CCHP（Combined Cooling, Heating and Power），是指以天然氣為主要燃料帶動燃?xì)廨啓C(jī)發電裝置或內燃發動機等產生動力驅動發電機發電，滿足用戶的電力需求，系統排出的廢熱通過余熱回收利用設備(余熱鍋爐或者余熱直燃機等)向用戶供熱、供冷和生活熱水。燃?xì)饫錈犭娙?lián)供技術作為分布式能源的一種，因其技術新穎、建設周期短、系統綜合效率高，已經在發達國家得到了廣泛的認可。燃?xì)獍l(fā)電裝置作為燃?xì)饫錈犭娙?lián)供技術的關鍵設備之一，其類型和容量能否根據具體的項目情況進行正確、合理地選擇，是CCHP系統將來成功運行與否的關鍵。

關鍵詞：冷熱電聯產、燃?xì)廨啓C(jī)發電裝置、燃?xì)鈨?nèi)燃機發電裝置、選型、匹配

1 簡介

燃?xì)饫錈犭娐?lián)供（簡稱CCHP，下同）是以天然氣為一次能源的分布式能源系統，通過燃?xì)獍l(fā)動機燃燒天然氣做功，帶動發電機發電，并回收發動機做功過程中產生的高溫缸套水和高溫?zé)煔庵械哪芰窟M(jìn)行供熱和制冷。

燃?xì)馊?lián)供技術通過對一次能源的梯級利用，提高了能源的綜合利用率，減少了污染物排放；三聯供機房可以建在終端用戶附近，減少能源輸送過程中的損耗，節能效果明顯；三聯供系統與大電網互相依靠、互為補充，提高了能源系統的可靠性，有助于應對突發事件。

因此，燃?xì)馊?lián)供系統是建設節約型社會的重要措施之一，是我國大力推廣的節能環保技術之一，符合我國可持續發展戰略，并編入到我國“節能中長期專項規劃、中長期科學和技術發展規劃綱要（2006－2020年）”中。

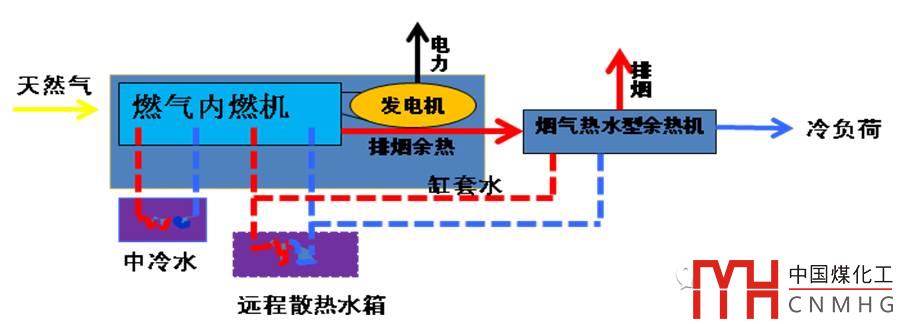

CCHP系統的典型流程如圖1所示：

‍

圖1 CCHP系統示意圖

從上圖中可以看出：燃?xì)獍l(fā)電裝置是燃?xì)馊?lián)供系統的核心設備，它與燃料的品質有關且直接影響發電的效率、缸套水流量及溫度、煙氣的流量及溫度。在具體的項目中，能否根據其負荷大小、負荷性質，合理確定燃?xì)獍l(fā)電裝置類型、容量，以滿足項目對冷熱電的需求，是直接影響項目在建成后能否經濟運行的關鍵。

2 燃?xì)獍l(fā)電裝置的分類及性能

CCHP系統通常采用內燃機、燃?xì)廨啓C(jī)發電裝置、微燃機等作為原動機，以其驅動發電機進行發電。根據原動機類型的不同，將發電裝置分為燃?xì)鈨?nèi)燃機發電裝置、燃?xì)廨啓C(jī)發電裝置、微型燃?xì)廨啓C(jī)發電裝置等。各種燃?xì)獍l(fā)電裝置的性能參數見表1。

表1 各種燃?xì)獍l(fā)電裝置的性能對比

目前，以燃?xì)鈨?nèi)燃機發電裝置和燃?xì)廨啓C(jī)發電裝置為動力的熱電聯產系統應用相對較多，綜合效率也較高，技術比較成熟，運行比較穩定，其中燃?xì)鈨?nèi)燃機發電裝置的額定功率通常在50～5 000kW，而燃?xì)廨啓C(jī)發電裝置的額定功率一般在800kW以上。以下對此功率范圍內的燃?xì)鈨?nèi)燃發電裝置和燃?xì)廨啓C(jī)發電裝置的特性進行分析。

2.1 燃?xì)鈨?nèi)燃機發電裝置

燃?xì)鈨?nèi)燃機發電裝置將天然氣與空氣注入氣缸混合，點火引發其爆炸做功，推動活塞運動，驅動發電機發電，回收燃燒后的煙氣和各部件的冷卻水的熱量用于供熱、制冷。燃?xì)鈨?nèi)燃機發電裝置的發電效率通常在30~40%之間，比較常見的機型一般可以達到35%。

燃?xì)鈨?nèi)燃機發電裝置最突出的優點是發電效率比較高，其次是設備集成度高，安裝快捷，對于氣體中的粉塵要求不高，基本不需要水，設備的單位千瓦造價也比較低。

但是燃?xì)鈨?nèi)燃機發電裝置也有一些不足的地方，首先，燃?xì)鈨?nèi)燃機發電裝置燃燒低熱值燃料時，機組出力明顯下降，一臺燃燒熱值8000大卡/立方米天然氣燃料的500千瓦級燃?xì)鈨?nèi)燃發電裝置，在使用低熱值4000大卡/立方米的焦化煤氣時，出力可能下降到350～400kW左右；此外，燃?xì)鈨?nèi)燃發電裝置需要頻繁更換機油和火花塞，消耗材料比較大，也影響到設備的可用性和可靠性兩個主要設備利用指標，對設備利用率影響比較大，有時不得不采取增加發動機組臺數的辦法，來消除利用率低的影響。

2.2 燃?xì)廨啓C(jī)發電裝置

燃?xì)廨啓C(jī)發電裝置主要由壓氣機、燃燒室和汽輪機組成。壓氣機將空氣壓縮進入燃燒室，在燃燒室內與噴入的燃?xì)猓ㄈ缣烊粴猓┗旌先紵笤谄啓C(jī)里膨脹，驅動葉輪轉動，使其驅動發電機發電。燃?xì)廨啓C(jī)發電裝置比較適用于高含氫低熱值和氣體含雜質較多的劣質燃料，一些燃?xì)廨啓C(jī)發電裝置甚至使用原油和高硫渣油燃料。燃?xì)廨啓C(jī)發電裝置自身的發電效率不算很高，一般在30%～35%之間，但是產生的廢熱煙氣溫度高達650℃，可以通過余熱鍋爐再次回收熱能轉換蒸汽，驅動蒸汽輪機再發一次電，形成燃?xì)廨啓C(jī)發電裝置——蒸汽輪機聯合循環發電，發電效率可以達到45%~50%，一些大型機組甚至可以超過55%。

采用燃?xì)廨啓C(jī)發電裝置的優勢相對比較多：（1）設備的可用性和可靠性都比較高，綜合利用率一般可以保持在90%；（2）對于燃料的適應性比較強，含硫、含塵高一點問題都不大；（3）發電出力一般不會減少，甚至因?yàn)槿剂线M(jìn)氣量增加而有所增加；（4）燃?xì)廨啓C(jī)發電裝置功率密度大、體積小，比較適合再移動，這對于存在一些不確定性的焦化廠項目的焦化煤氣利用非常有利。

但是，燃?xì)廨啓C(jī)發電裝置也存在一些缺點。燃?xì)廨啓C(jī)發電裝置進氣壓力比較大，越是發電效率高的機組燃料進氣壓力越高，對于低壓氣體來說就需要增加燃?xì)鈮嚎s機，而壓縮燃?xì)庑枰拇罅康哪芰?，影響到發動機的實際輸出功率，一些項目甚至需要消耗燃?xì)廨啓C(jī)發電裝置15%~20%的功率。

2.3 兩種發電裝置熱效率和發電效率的比較

2.3.1 燃?xì)鈨?nèi)燃發電裝置和燃?xì)廨啓C(jī)發電裝置熱效率和發電效率統計數據

圖2、圖3是兩種不同形式的發動機發電功率和熱電效率統計數據⁽¹⁾，圖中數據是在CCHP機組工作在額定狀態下的數據，即發電機輸出在額定功率、額定電壓、額定頻率狀態下。由圖2和圖3可以得出以下幾個結論：

第一，一般情況下燃?xì)鈨?nèi)燃機發電裝置的發電效率高于燃?xì)廨啓C(jī)發電裝置10個百分點以上。對于余熱利用（最終煙氣排放溫度為120℃），燃?xì)廨啓C(jī)發電裝置的余熱利用效率明顯高于燃?xì)鈨?nèi)燃機發電裝置；

第二，發動機額定功率越大，CCHP的發電效率越高，而熱效率同時降低；

第三，燃?xì)鈨?nèi)燃機發電裝置組的熱效率與電效率之和在80%~90%，具有較好的綜合利用價值；

第四，燃?xì)廨啓C(jī)發電裝置的電效率與熱效率合計在80%上下。

圖2 燃?xì)鈨?nèi)燃發電裝置熱效率與發電效率

Fig.2 Heatand power efficiencies of gas engine

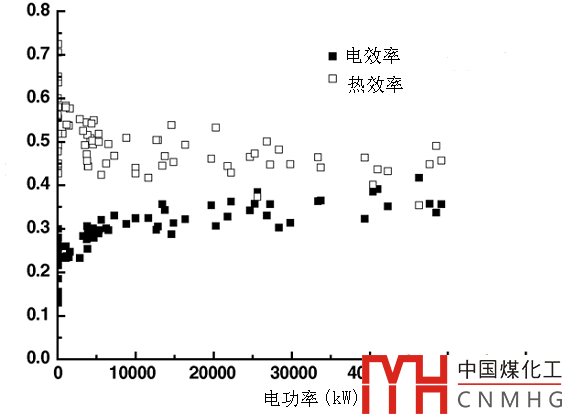

圖3 燃?xì)廨啓C(jī)發電裝置的熱效率與發電效率

Fig.3 Heatand power efficiencies of gas turbine

2.3.2 變工況下燃?xì)鈨?nèi)燃發電裝置和燃?xì)廨啓C(jī)發電裝置的熱效率和發電效率

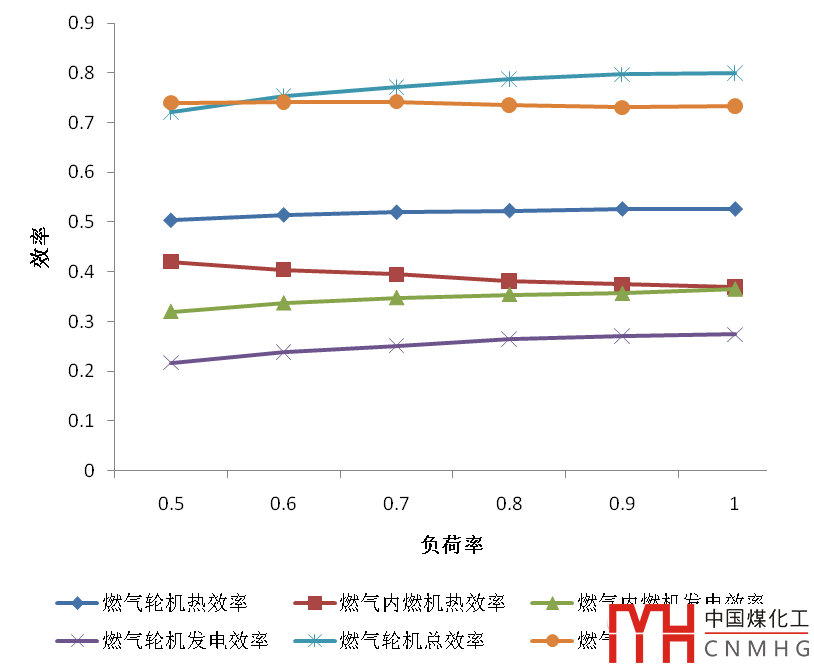

以3MW 燃?xì)鈨?nèi)燃發電裝置( G3616 型)和燃?xì)廨啓C(jī)發電裝置(Centaur 40)為對象進行比較^（2）。通過基本參數和熱力學計算,兩者在變工況下的熱效率和發電效率比較如圖4所示。

圖4 3 MW燃?xì)鈨?nèi)燃機發電裝置和燃?xì)廨啓C(jī)發電裝置不同負荷率下

熱效率和發電效率的比較

Fig. 4Comparison of heat and power efficienciesof 3MW gas engine and gas turbine under different load factors

隨著負荷率的降低，燃?xì)鈨?nèi)燃發電裝置和燃?xì)廨啓C(jī)發電裝置的發電效率均呈下降趨勢，且下降的幅度大致相同。對于余熱利用(最終煙氣排放溫度為120℃，以防止煙氣析出冷凝水腐蝕煙道) ,燃?xì)廨啓C(jī)發電裝置的余熱利用效率明顯高于燃?xì)鈨?nèi)燃機發電裝置,其中燃?xì)廨啓C(jī)發電裝置的余熱利用效率隨著負荷率的降低而降低,而燃?xì)鈨?nèi)燃機發電裝置的余熱利用效率隨著負荷率的降低有上升趨勢。這是因?yàn)楫?dāng)原動機負荷率減小時,燃?xì)廨啓C(jī)發電裝置的進口空氣流量基本保持不變,其煙氣出口溫度隨負荷率減小而降低;而燃?xì)鈨?nèi)燃機發電裝置的進口空氣流量隨負荷率減小而減小,出口煙氣溫度反而呈上升趨勢。因此,盡管兩者在額定工況下具有大致相同的熱電總效率,燃?xì)鈨?nèi)燃機發電裝置具有比燃?xì)廨啓C(jī)發電裝置更好的部分負荷特性。顯然,對于那些冷熱負荷波動較大的終端,而其系統又不能采用聯合循環形式,燃?xì)鈨?nèi)燃機發電裝置冷熱電聯產系統在部分負荷下將具有更高的熱電效率和經濟性。

根據美國不同規模建筑冷熱電聯產系統內燃機與燃?xì)廨啓C(jī)發電裝置裝機情況統計，對于1 MW以下的冷熱電聯產系統,燃?xì)鈨?nèi)燃機發電裝置占據了絕對主導地位,這是由于此容量范圍內的燃?xì)廨啓C(jī)發電裝置發電效率通常較低,節能和經濟效益不明顯。對1～5MW的冷熱電聯產系統,燃?xì)廨啓C(jī)發電裝置數量大約為內燃機的一半。對于5～10 MW及以上范圍,燃?xì)廨啓C(jī)發電裝置占據了主導地位,這是因?yàn)榇朔秶鷥?nèi)燃?xì)廨啓C(jī)發電裝置一次發電效率通常已在30%以上,如果進一步采用聯合循環,整個系統的發電效率、調節靈活性和經濟效益都將大大提高。

3 燃?xì)獍l(fā)電裝置的選擇與系統優化

燃?xì)饫錈犭娙?lián)供系統（CCHP）可以同時向用戶供冷、供熱、供電，因此在選擇燃?xì)獍l(fā)電裝置時應同時考量冷、熱、電負荷的大小及相互關系。

用戶實際需求熱(冷)電比是冷熱電聯產系統設計選型的一個重要因素，一般根據用戶需求熱(冷)電比來選擇相應的燃?xì)獍l(fā)電裝置類型和容量，使得系統設計的熱(冷)電比能夠與用戶需求一致，盡量避免補燃和余熱排空現象，從而獲得較大的節能和經濟效益。對于辦公和居住建筑等電負荷比冷、熱負荷小的場合應優先選用產熱量較大的燃?xì)廨啓C(jī)發電裝置系統，并將部分發電機發出的電驅動電制冷裝置，用以提高系統產熱和制冷能力，優化匹配電制冷和煙氣余熱吸收式制冷機組，以滿足用冷、用熱負荷，提高系統經濟性，這種方式通常被稱為以熱（冷）定電；對于廠房和數據中心，電負荷比冷熱負荷大的場合，應該優先采用發電效率較高的燃?xì)鈨?nèi)燃發電裝置，以電定熱（冷），滿足用電需求，并考慮向臨近區域供冷供暖。

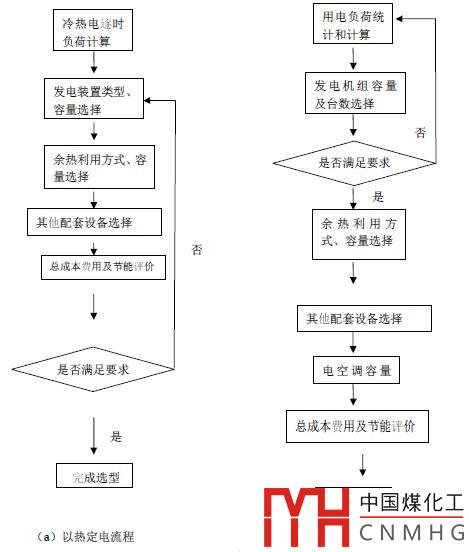

燃?xì)獍l(fā)電裝置和煙氣余熱制冷機的選型匹配和優化過程如下：

（a）以熱定電流程 （b）以電定熱流程

圖5 CCHP設備選型流程圖

Fig.5 EquipmentSelection of CCHP

4 結論

燃?xì)饫錈犭娙?lián)供系統是解決天然氣綜合利用效率、降低運行成本、保持用氣負荷季節性平衡的有效方式之一，其中如何合理的選擇燃?xì)獍l(fā)電裝置又成為解決燃?xì)饫錈犭娤到y(tǒng)的關鍵技術難題。本文初步探討了不同燃?xì)獍l(fā)電裝置的性能，并設計出一套根據不同負荷特性要求的燃?xì)獍l(fā)電裝置選擇的模型，對指導燃?xì)饫錈犭娙?lián)供系統的設計有很大的幫助。

參考文獻：

[1] Hui Li , Lin Fu, Kecheng Geng, Yi Jiang,Energy utilization evaluation of CCHP systems, Energy and Buildings 38 (2006)253–257.

[ 2] 左政，華賁. 燃?xì)鈨?nèi)燃發電裝置與燃?xì)廨啓C(jī)發電裝置冷熱電聯產系統的比較，煤氣與熱力[ J ]，2005,25（1）：39-42.

[3] 宋泓明、李炳華、王明友、楊智勇、鄒政達，初探冷熱電三聯供系統在A級數據中心中的應用，智能建筑電氣技術，2011.2
