中新生態城能源中心分布式能源系統

1 概況

‍中新天津生態城位于中國東部、環渤海地區的中心、京津城市發展軸的北側、天津?yàn)I海新區內海濱休閑旅游區內，距離濱海新區核心區15公里、距離天津中心城區45公里、距離北京150公里、距離唐山50公里。規劃范圍為東至漢北路—規劃的中央大道，西至薊運河，南至永定新河入?？?，北至規劃的津漢快速路，總面積約30平方公里。

圖1 中新天津生態城所處位置

2 生態城三聯供的應用

中新天津生態城在能源建設方面提出：積極推廣新能源技術，加強能源梯級利用，促進能源節約，提高能源利用效率，大力發展循環經濟，推行清潔生產和節能減排，構建安全、高效、可持續的能源供應體系。單位GDP碳排放強度不高于150噸-C/百萬美元。

作為中新天津生態城建設的啟步項目，總計30萬平米的國家動漫產業園采用了區域能源中心的分布能源供應方式。在能源中心集成了燃?xì)饫錈犭娙?lián)供技術、土壤源地源熱泵技術、水蓄能技術及光伏發電一體化技術（BIPV）。

能源中心冷熱工藝系統原理如圖2所示。

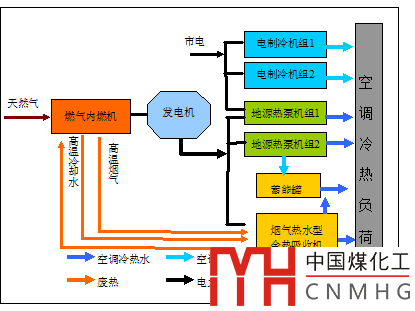

圖2 能源中心工藝原理圖

2.1 供冷供熱運行模式

本能源中心在運行時，充分發揮三聯供技術梯級利用天然氣清潔能源和可再生土壤源熱泵的優點，用足峰谷電價政策以提高能源系統效率和節約運行費用。

2.2.1 供冷季運行方式

燃?xì)獍l(fā)電機在電力高峰和平段（8:00～23:00）發電，煙氣熱水型余熱吸收式空調機吸收余熱制冷。

低谷期（23:00～7:00）：兩臺地源熱泵機組在制冷工況下運行，向蓄能槽進行蓄冷，系統進入蓄冷工況。發電機組、余熱吸收機和電制冷機均處于停機狀態。

高峰期(8:00～11:00、18:00～23:00)：兩臺地源熱泵機組制冷，蓄能槽釋冷。視冷負荷變化，離心電制冷機制冷，以補充、調節不足冷負荷。

平段期(7:00～8:00、11:00～18:00)：據辦公建筑特點，此時段能源中心所負擔冷負荷達到最大值，且負荷變化較小。系統運行模式同高峰期。

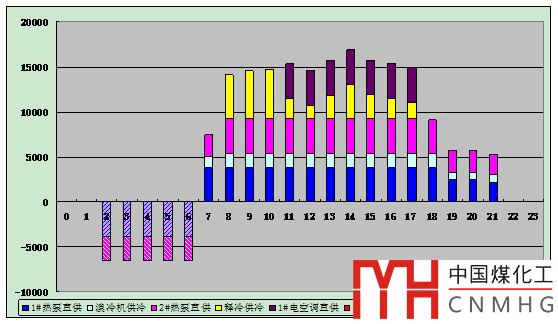

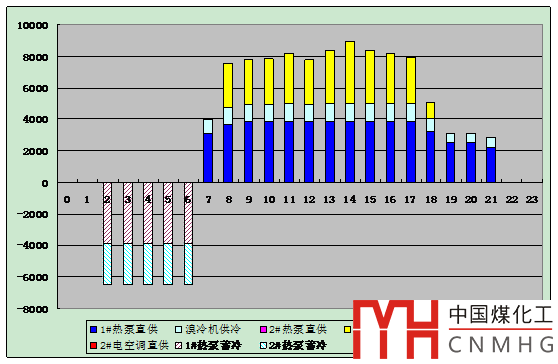

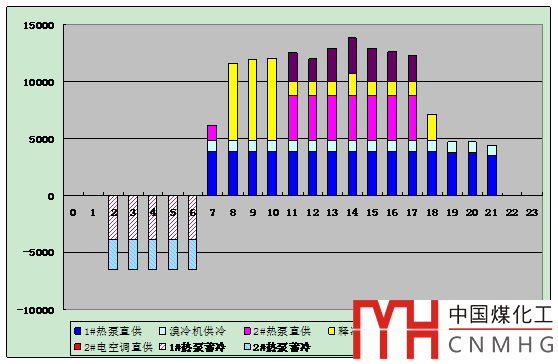

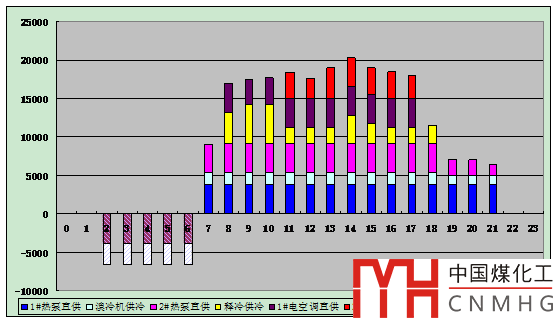

能源站冷量供應系統在不同負荷狀態下供冷運行模式見以下各圖：

圖3 能源中心冷量供應系統100%負荷運行模式圖

圖4 能源中心冷量供應系統80%負荷運行模式圖

圖5 能源中心冷量供應系統60%負荷運行模式圖

圖6能源中心冷量供應系統30%負荷運行模式圖

2.1.2 供熱季運行方式

燃?xì)獍l(fā)電機在電力高峰和平段（8:00～23:00）發電，煙氣熱水型余熱吸收式空調機吸收余熱提供熱量。

低谷期（23:00～7:00）：兩臺地源熱泵機組在制熱工況下運行，向蓄能槽進行蓄熱，系統進入蓄熱工況。發電機組、余熱吸收機和電制冷機均處于停機狀態。

高峰期(8:00～11:00、18:00～23:00)：一臺地源熱泵機組制熱，蓄能槽進行釋熱。根據熱負荷變化情況，啟動另一臺地源熱泵機組制熱，以補充熱量不足部分。

平段期(7:00～8:00、11:00～18:00)：由辦公建筑特點，這段時間能源中心所負擔熱負荷變化不大。系統運行模式與高峰期相同。

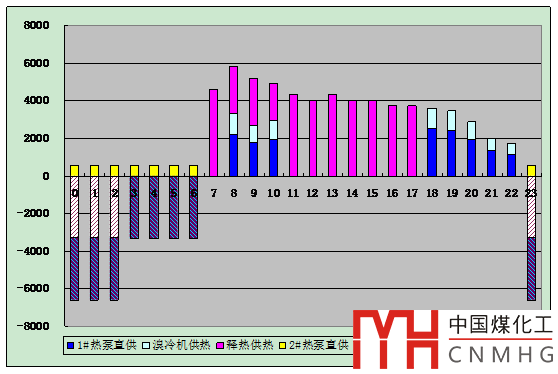

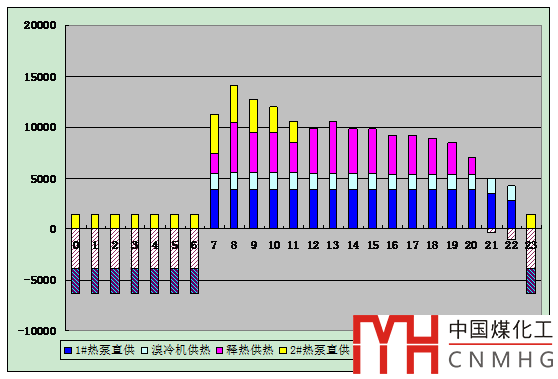

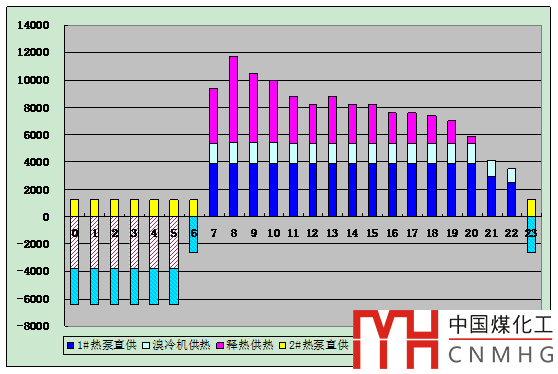

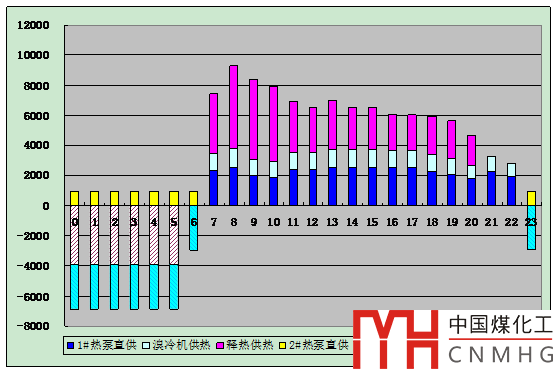

能源中心熱量供應系統在不同熱負荷狀態下運行模式見以下各圖：

圖7 能源中心熱量供應系統100%負荷時運行模式

圖8能源中心熱量供應系統80%熱負荷運行模式

圖9 能源中心熱量供應系統60%負荷運行模式

圖10 能源中心熱量供應系統30%負荷運行模式

2.2 與市電的運行方式

生態城電力系統原理如圖9-35所示。

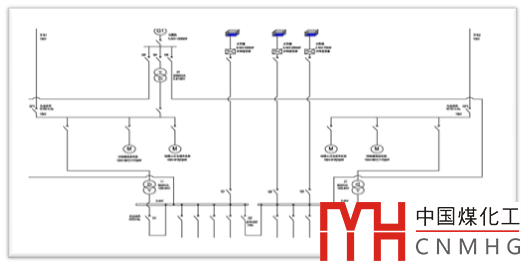

圖11 生態城電力系統原理圖

燃?xì)獍l(fā)動機所發電力與市電有三種運行方式：

a)與市電高壓并網運行

燃?xì)獍l(fā)電機所發出的400V低壓電通過升壓變成10kV高壓電與市電引入的10kV高壓并網，然后再經過降壓變成400V低壓，通過母排分配到各用電設備。

b)低壓并網運行

燃?xì)獍l(fā)電機所發出的400V低壓電與市電引入的400V低壓直接并網，并網后通過母排分配到各用電設備。

c)孤島運行

燃?xì)獍l(fā)電機所發出的400V低壓電與市電隔離，直接通過母排合理分配到各用電設備，成為設備運行的直接動力。

3 結論

中新生態城能源站經過多年的運行表明，該能源站技術先進、合理，理念超前，達到了綠色、節能示范工程的目的，現在已經成為青少年綠色能源教育基地和科普基地。
