光影漣漪,璀璨明珠 ——湛江奧林匹克體育中心照明設計(二)
(續前)
2.3 照明效果
奧體中心總體燈光設計是以面光的形式整體突出建筑的體量,避免了輪廓線方式的單薄感;三館整體燈光的內透設計,通過燈光的自然褪暈及幕墻結構形成的陰暗區域來達到視覺上“拔高”效應,同時也使建筑更富有層次感和韻律感。
2.3.1 主體育場
體育場燈光尤為靚麗,這得益于體育場外立面的膜結構。體育場外立面由5個環形帶狀膜單元組成,膜材采用從美國進口的PTFE網格膜,具有強度大、透光率高,壽命長、自潔性強等特點。夜晚,在燈光的投射下,整個體育場外立面燈光異彩,猶如飄動的彩帶,其動態的燈光效果在三館燈光的烘托下將極具震撼。
主體育場以白色調為主,體育場頂部陽光板采用LED投光燈照明,光色為白色,彰顯簡潔與大氣,立面主要表現膜結構的造型可采用RGB全彩投光燈照明,在比賽時刻配合入場式以烘托氛圍,例如兩個足球隊進行比賽,可通過控制系統實現兩隊的隊服色彩出現在膜結構上,烘托比賽的氛圍。在夜間可實現球場的外觀會變化萬千。

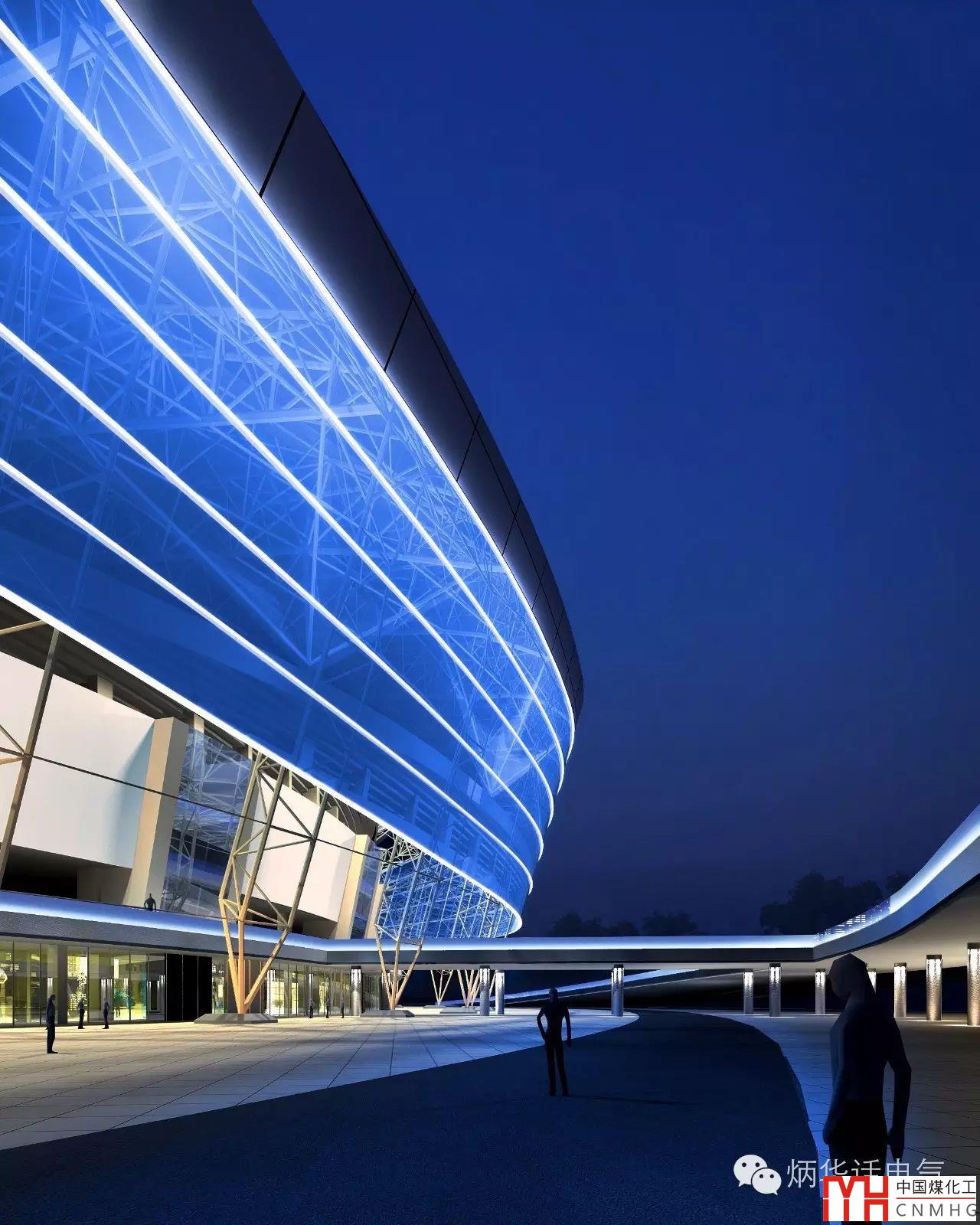

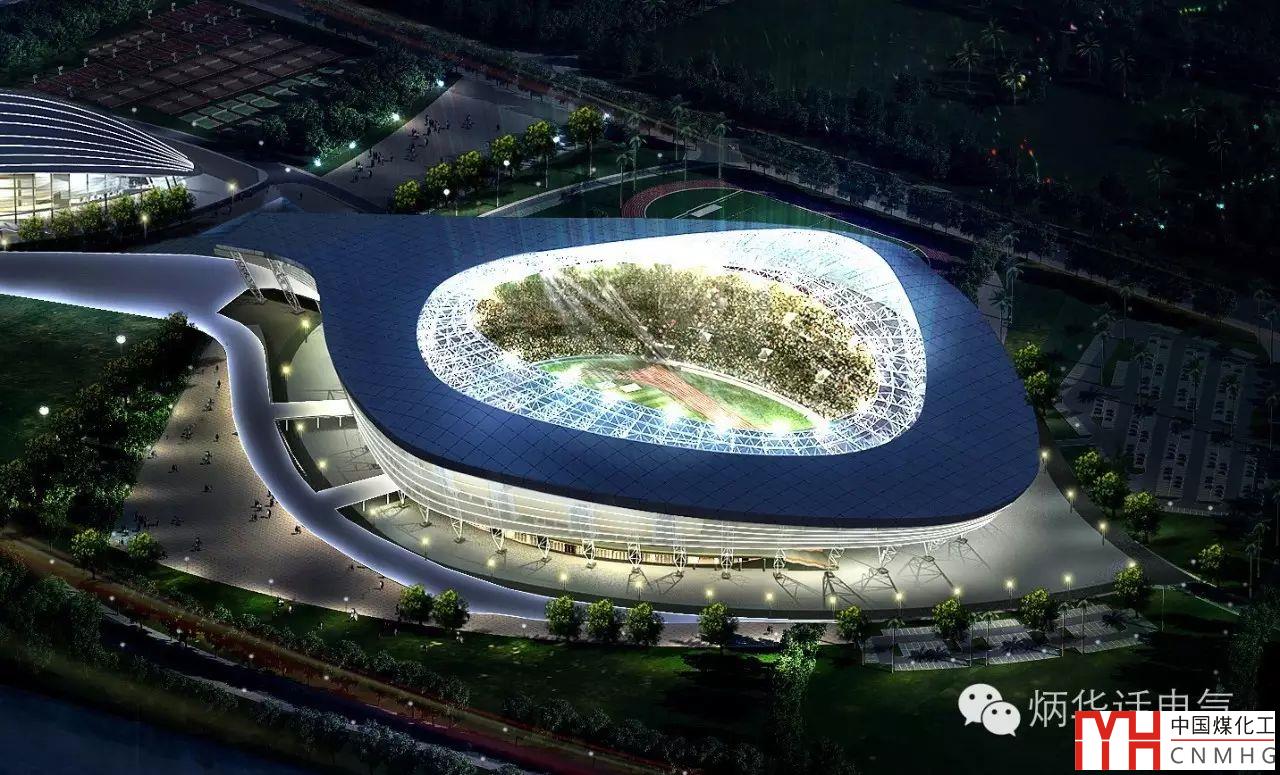

圖9 體育場的照明效果
2.3.2 體育館
我們在夜間延續建筑在白天的美感和其張力,利用LED條型燈安裝在建筑頂部的不規則紋理中,體現“貝殼”的不規則切面結構;使之充滿力量和動感,同時它又是單純的,像一片純潔的貝殼放置在海濱之端。

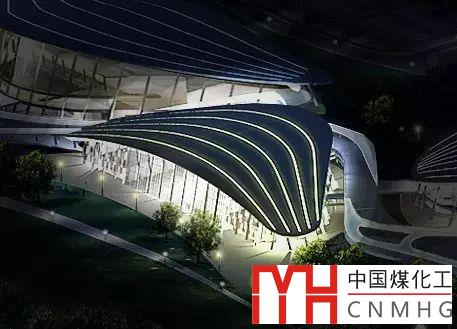

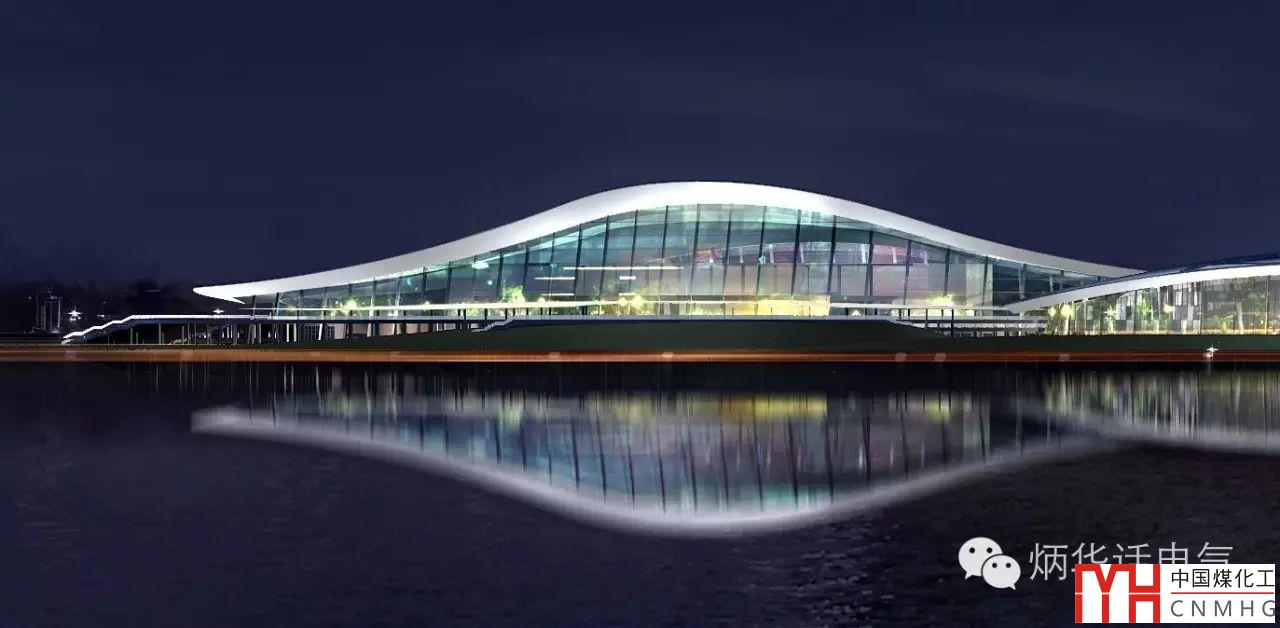

圖10 體育館的照明效果
2.3.3 球類館
球類運動多種多樣,包括羽毛球、籃球、網球、乒乓球等,照明設計時可根據球類項目運動,選擇變幻頂部燈光色彩,如:羽毛球——白色,籃球——黃色,網球——檸檬色。此方案在航拍時可清晰表達出目前正在進行哪種比賽項目。立面采用內透方式照明,簡潔純凈。

圖11 球類館的照明效果
2.3.4 游泳館
以投光照明和內透為主,體現游泳館的建筑立體感和厚重感,利用高顯色性白光對游泳館挑檐部分進行投光。使建筑與場景融為一體,游泳館就像是貝殼與海水相牽相依;場館的弧浪型邊緣結構則采用條型燈體現。

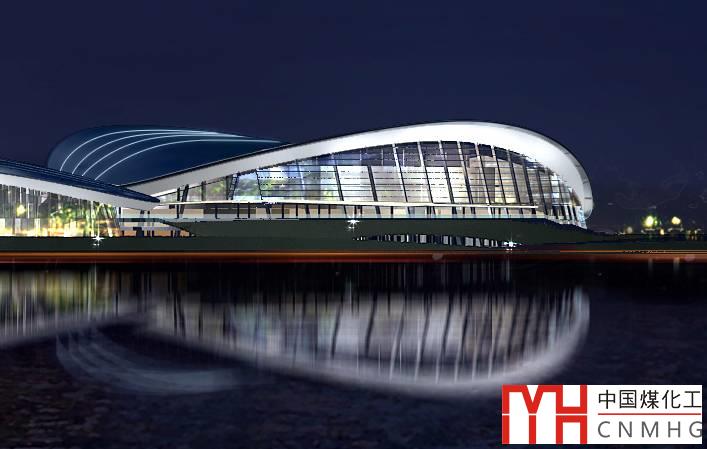

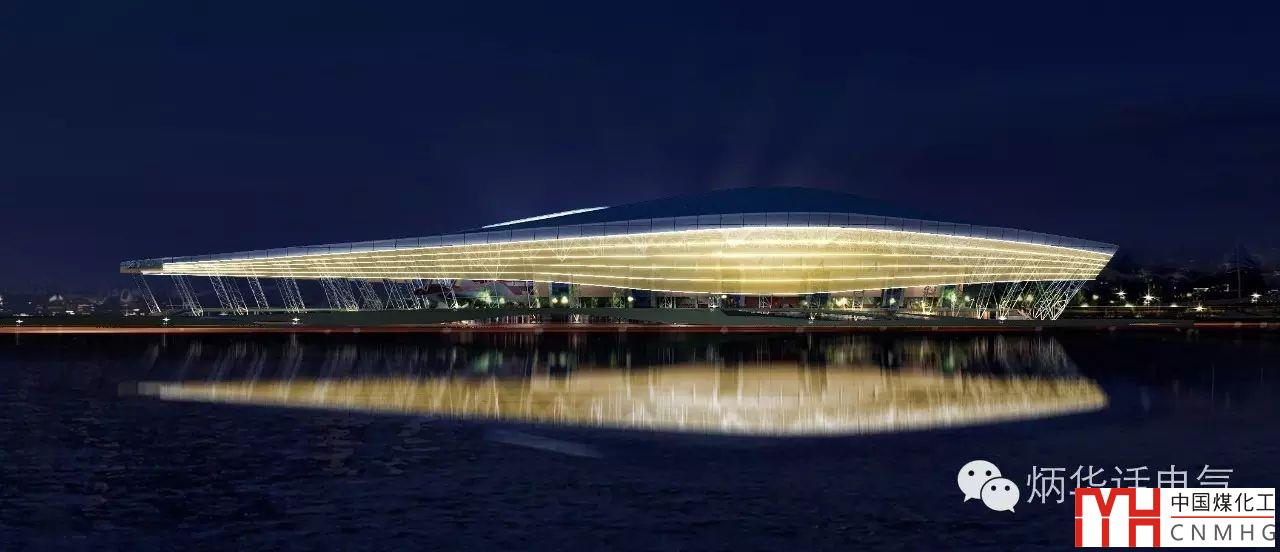

圖12 游泳館的照明效果

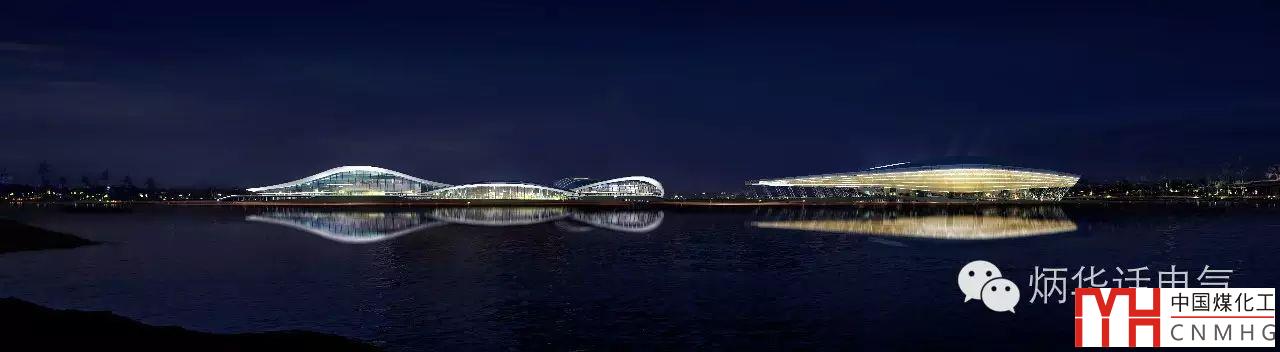

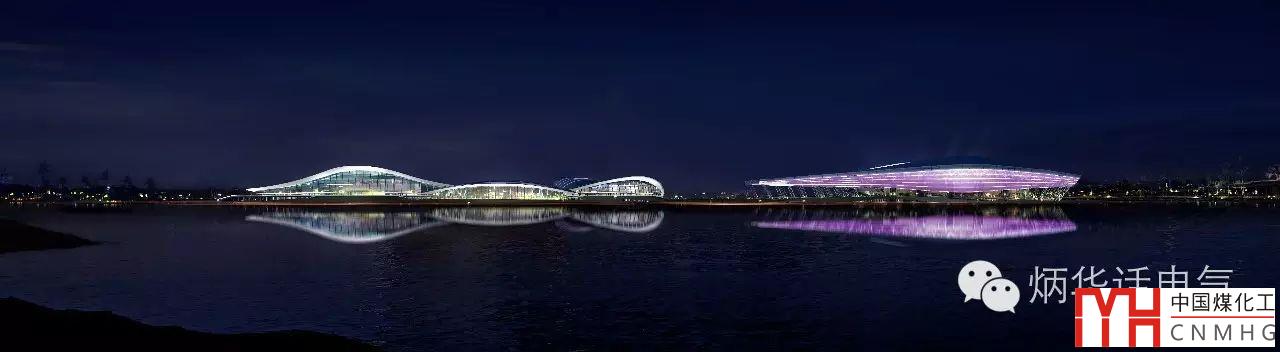

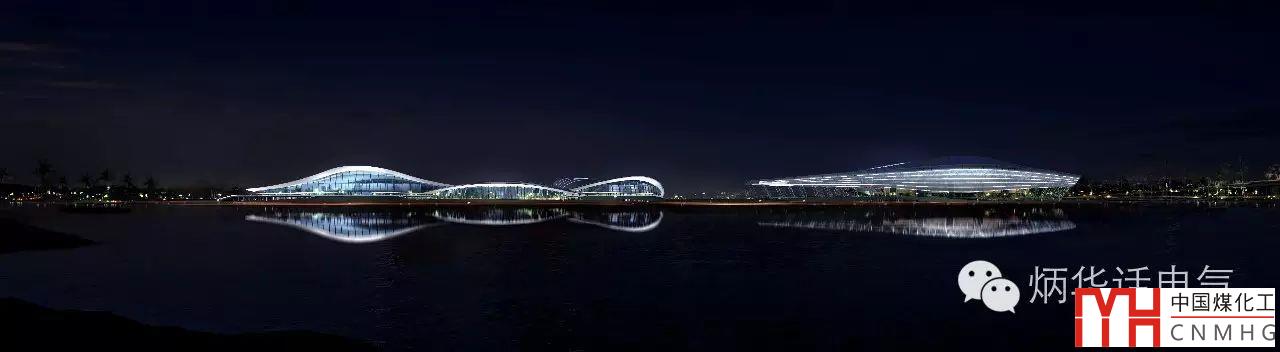

總體上看,各場館的照明協調統一,具有現代感和地域特色,整體效果參見圖13~21。

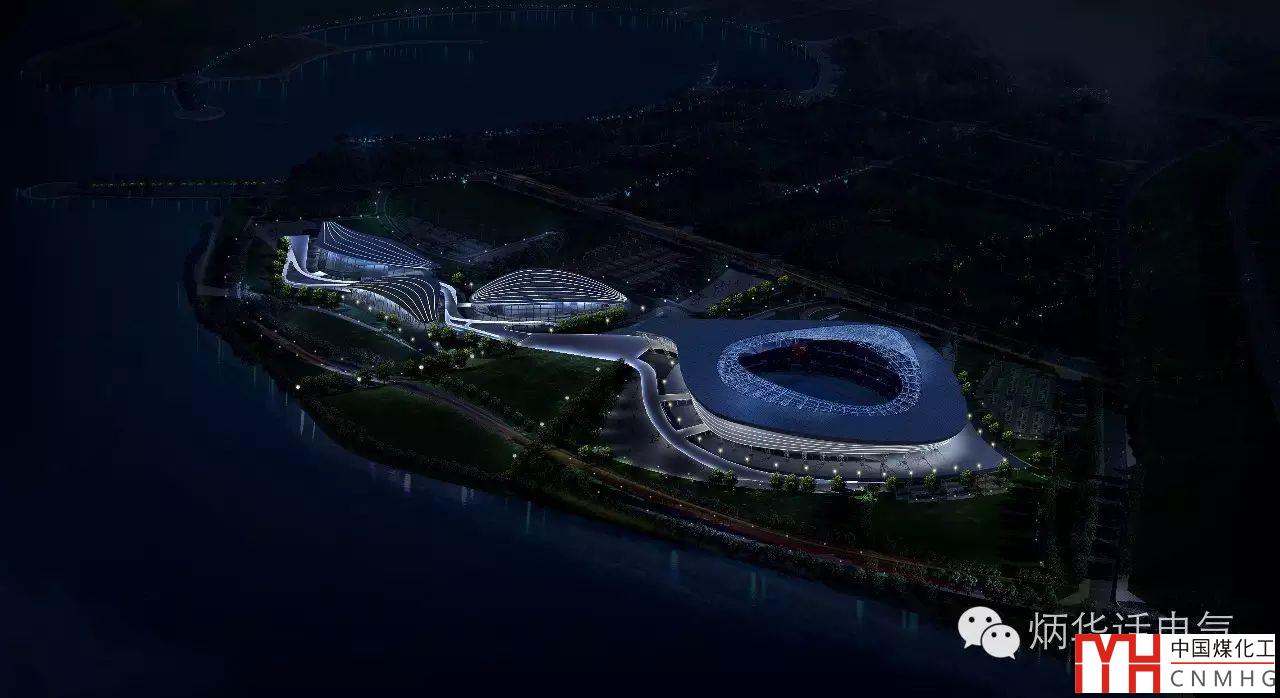

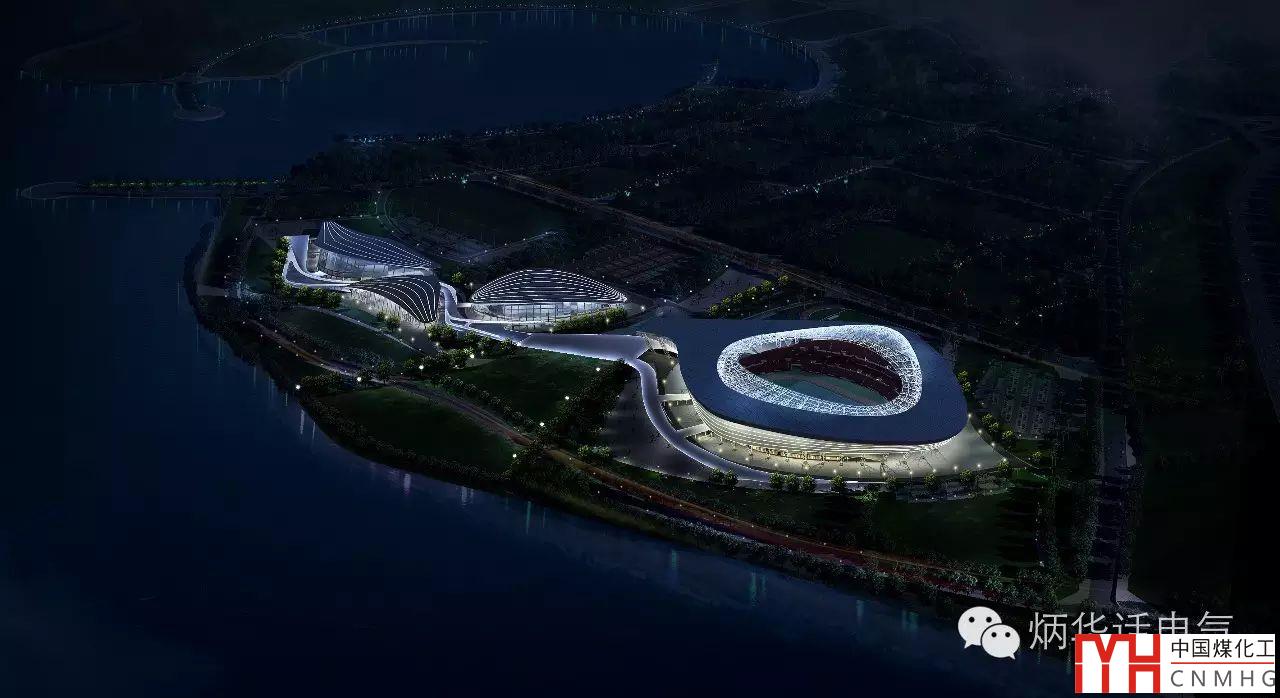

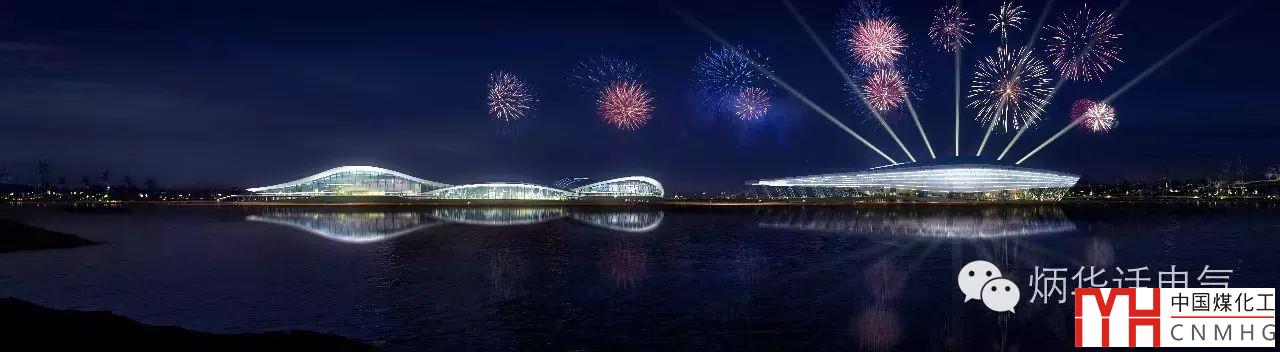

圖13 慶典之夜—鳥瞰

圖14 休閑之夜—鳥瞰

圖15 藝術之夜—鳥瞰

圖16 慶典之夜—人視

圖17 慶典之夜—人視

圖18 慶典之夜—人視

圖19 慶典之夜—人視

圖20 休閑之夜—人視

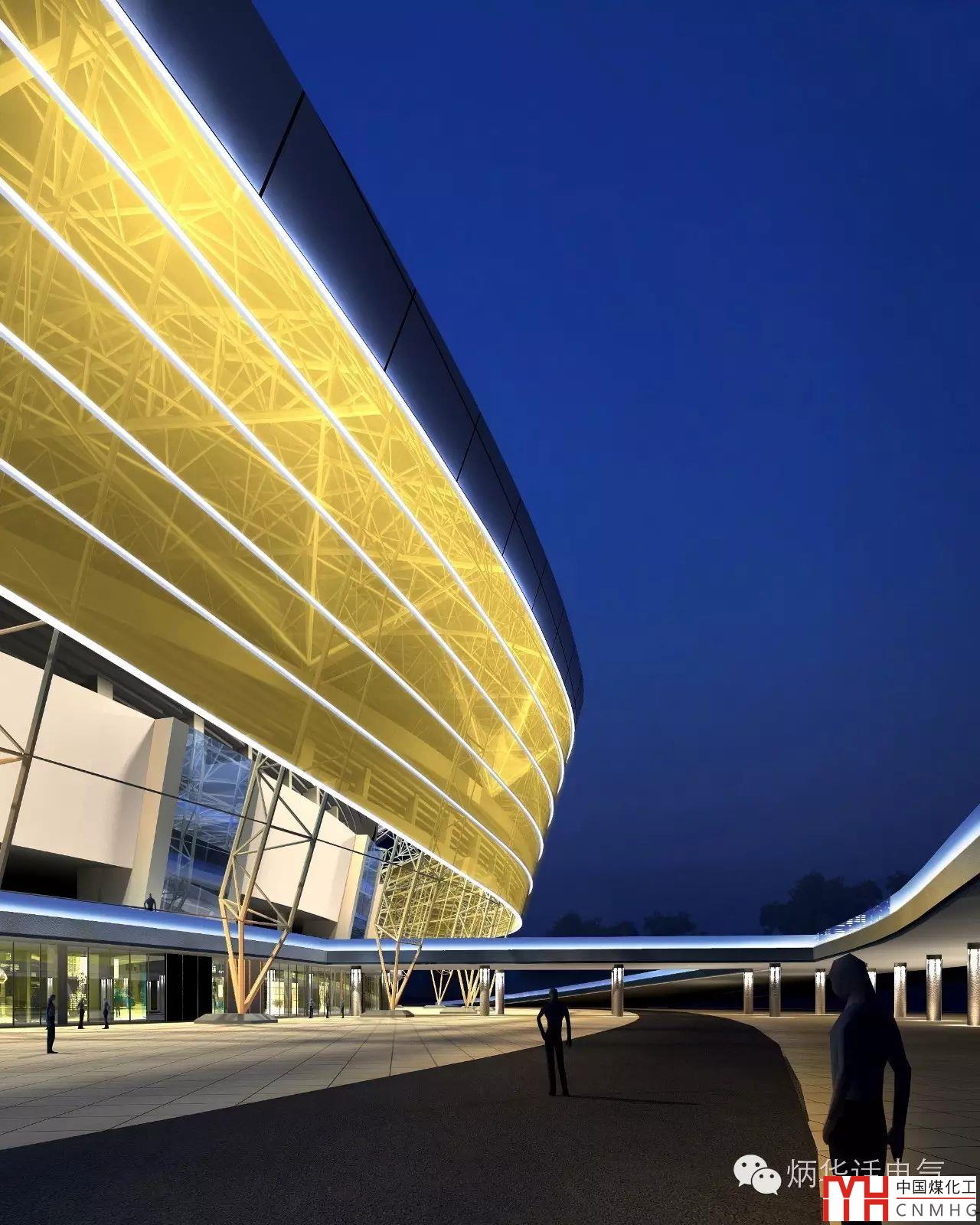

圖21 慶典之夜—近視點
(未完待續)
-
