前幾年來過此地，當時燈火璀璨、五光十色，一片繁榮的景象。而今，許多店已經關門，景觀照明系統已有破損。下面的一組圖片更是讓人沒有想到，電纜裸露，直接從地下如蟠龍般纏繞在樹干上，上連燈具。這明顯不是電氣專業人士所為，讓人不解！

看看標準如何要求的！

《低壓配電設計規范》GB 50054-2011，第7.6.38條規定，電纜通過下列地段應穿管保護，穿管內徑不應小于電纜外徑的1.5倍：其中第3款，電纜引出地面2m至地下200mm處的部分；第4款，電纜可能受到機械損傷的地方。

無疑，規范這兩款非常適用于這個案例，電纜從地面引出需要穿管保護，免遭機械損傷和人為破壞。筆者建議這種情況需要穿金屬管保護會更加可靠、安全。這個案例采取如此敷設方式可能基于美觀，看了現場既不不美觀，也不安全！

圖1 電纜從地下引出地面穿保護管示意圖

（圖中：1——樹干；2——電纜；3——保護管；4——抱箍）

圖2 電纜如蟠龍般

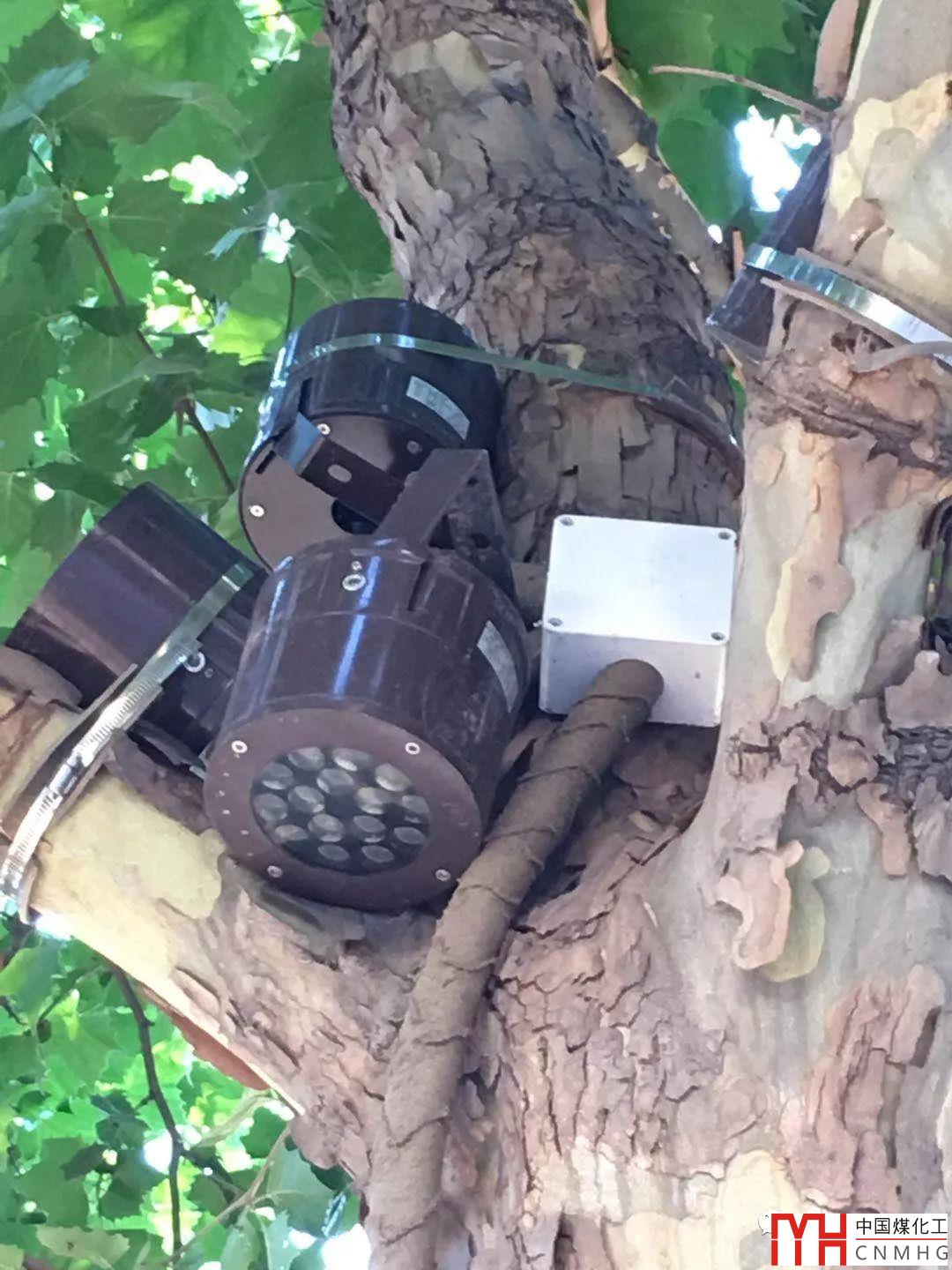

圖3 燈具安裝，接線盒防護等級是多少？

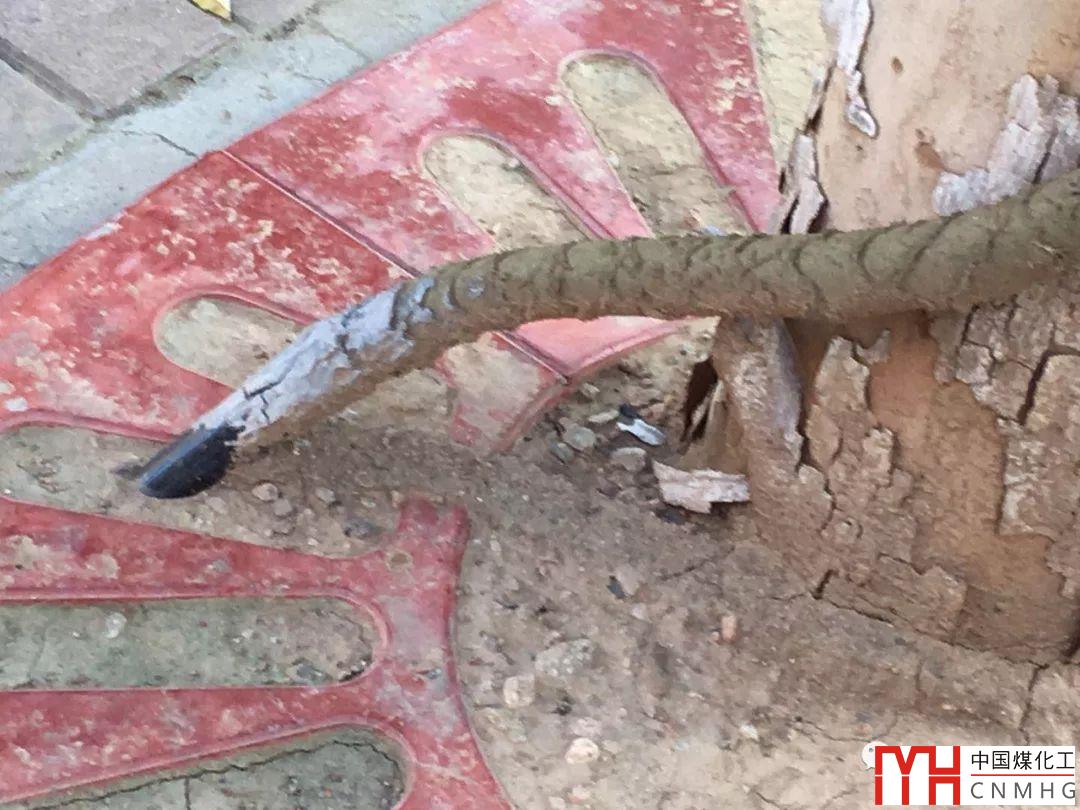

圖4 電纜從地面引出
