重新認識熔斷器!
時間:2020-07-13
來源:炳華話電氣
瀏覽:
現在熔斷器使用不普遍,但時常能見到gG、gM類型的熔斷器,其含義是什么?是否還有其他類型的熔斷器?中國電器工業協會標準《低壓隔離電器和熔斷器選擇與使用導則》T/CEEIA 301-2018給出了答案。熔斷器按使用類別可分為表1各種類型。
表1 熔斷器的類別
|
類型 |
應用(特性) |
分?jǐn)喾秶?/span> |
|
gG |
一般用途 |
全范圍 |
|
gM |
電動機電路保護 |
全范圍 |
|
aM |
電動機電路短路保護 |
部分范圍(后備) |
|
gN* |
一般用途非延時保護 |
全范圍 |
|
gD* |
一般用途延時保護 |
全范圍 |
|
aR |
半導體裝置保護 |
部分范圍(后備) |
|
gR,gS |
半導體裝置和導線保護 |
全范圍 |
|
gL,gF,g?,g?? |
以前一般用途或線路保護 (被gG類型代替) |
全范圍 |
|
gPV |
光伏熔斷器 |
全范圍 |
其實,熔斷器還可以按熔斷體結構劃分,如表2所示。
表2 熔斷器的類型
|
類型 |
額定電流(A) |
備注 |
|
刀型 |
2-1600 |
大容量,如圖1 |
|
圓柱型 |
1-100 |
中小容量,如圖2 |
|
螺旋型 |
1-63 |
小容量,如圖3 |

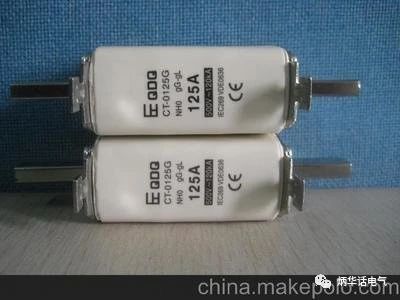

圖1 刀型熔斷器

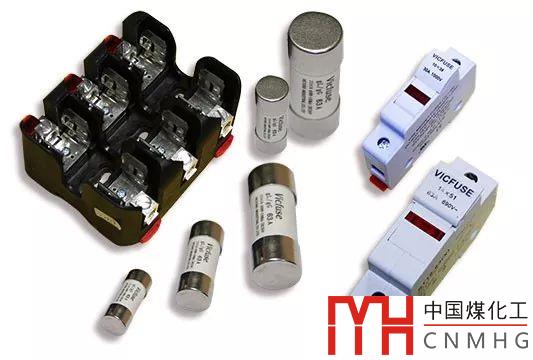

圖2 圓柱型熔斷器

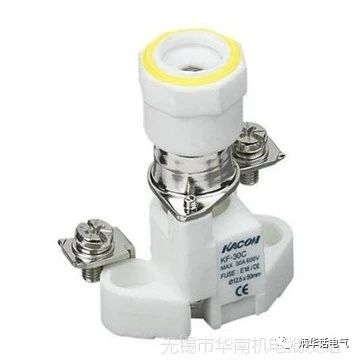

圖3 螺旋型熔斷器
參考文章:熔斷器期待、且有可能東山再起!
(注:文中圖片來自網絡。)
