一、試驗大綱

試驗時間：　　　　年　　　　月　　　　日

試驗地點：

執行標準：

參加人員：李炳華、朱景明、馬名東、李戰贈、張宏偉等　　

１試驗?zāi)康?/p>

當電纜受潮后，電纜的絕緣是否能達到正常運行要求，這是關系到人身安全和設備能否安全、正常、可靠運行的大事。通過本試驗，尋找出滿足防潮要求的電力電纜，以保證國家體育場供電的可靠性和安全性。

２試驗標準

自定試驗標準，見試驗方法。參考ＧＪＢ３６７.２中《４１１濕熱試驗》。

３試驗儀器和材料

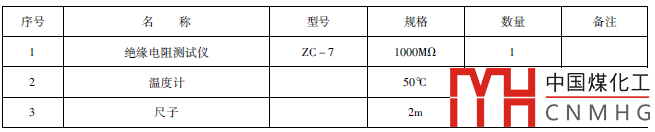

（１）儀器儀表

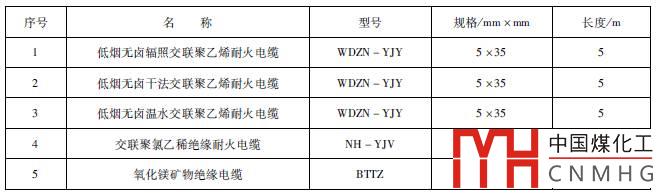

（２）電纜

（３）水池

水池在室內，水深不小于０５ｍ，水溫為常溫。

４試驗方法

１）將電纜試品按電纜序號進行編號。

２）將水池內沖入自來水，水深不低于０.５ｍ，測量水溫。

３）分別測出在正常環境下試驗樣品各相絕緣電阻。

４）將試品中間部位浸入水中，試品的兩端斷面不得進水，４８ｈ后取出，擦干后測量各試品各相絕緣電阻。

５）將試品完全浸入水中，４８ｈ后取出，擦干后再次測量各試品各相絕緣電阻。

５　結論

按照第四部分進行試驗，電纜中間浸泡后，其絕緣電阻應不低于２ＭΩ，否則判定為不滿足防潮要求，不能在國家體育場工程中使用。

二、試驗數據

試驗地點：國家體育場工地　　　試驗開始時間：２００６.６.１～６.１０　　

水溫：　　　　　℃ 水深：　　?。薄　　。?/p>

電纜規格：　　?。?times;３５ｍｍ２ 電纜長度：?。担?/p>

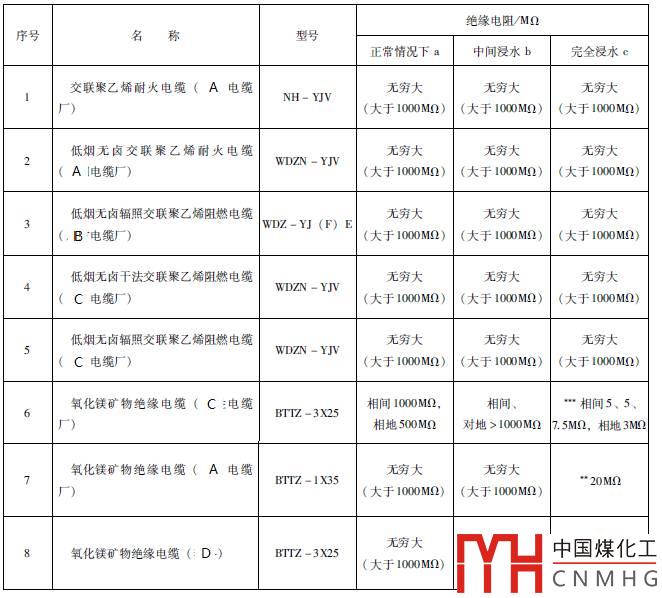

試驗數據如下表：

注：１）用５００ＭΩ表測，相間電阻分別為０.１ＭΩ、０.２ＭΩ、１.５ＭΩ，相地０.２ＭΩ。

２）用５００ＭΩ表測，相地１５０ＭΩ；出水后約２０ｍｉｎ，用１０００ＭΩ表再測，相地電阻為１０００ＭΩ。

３）用５００ＭΩ表測，相間６ＭΩ，相地３ＭΩ。３０ｍｉｎ后，用１０００ＭΩ表測，各家有所不同。

4）所測試的電纜均通過國家權威部門檢測的合格產品。
