直流供電真的來到我們的生活
時間:2020-07-10
來源:炳華話電氣
瀏覽:
近年來,直流供電很火熱,從學術界的討論算起只有幾年時間,但它來的速度之快超出大家的預期,真的來到了我們的生活中。

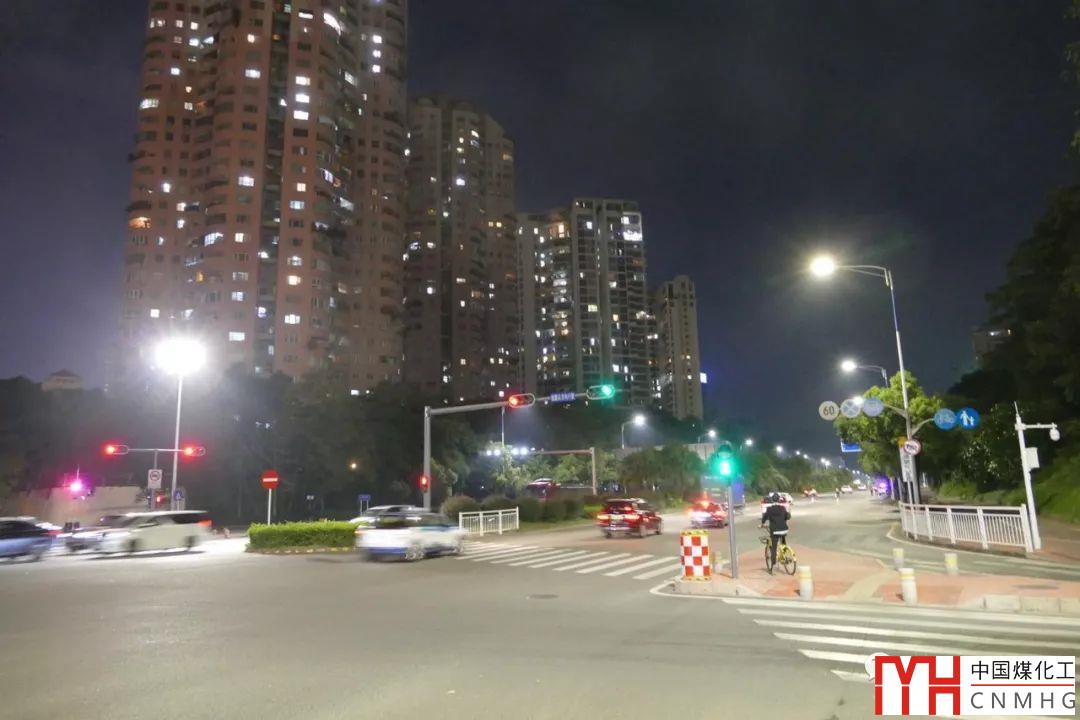

圖1 現場實景
深圳市南山區僑城東路部分采用了直流供電路燈系統,路燈服務我們的生活。道路東側采用直流供電的LED路燈系統,西側保留原有交流供電系統,兩側照明系統形成鮮明的對比。這套直流LED路燈系統(圖2所示)共采用10個模塊,每個模塊3kW,共30kW,道路長度近1km。

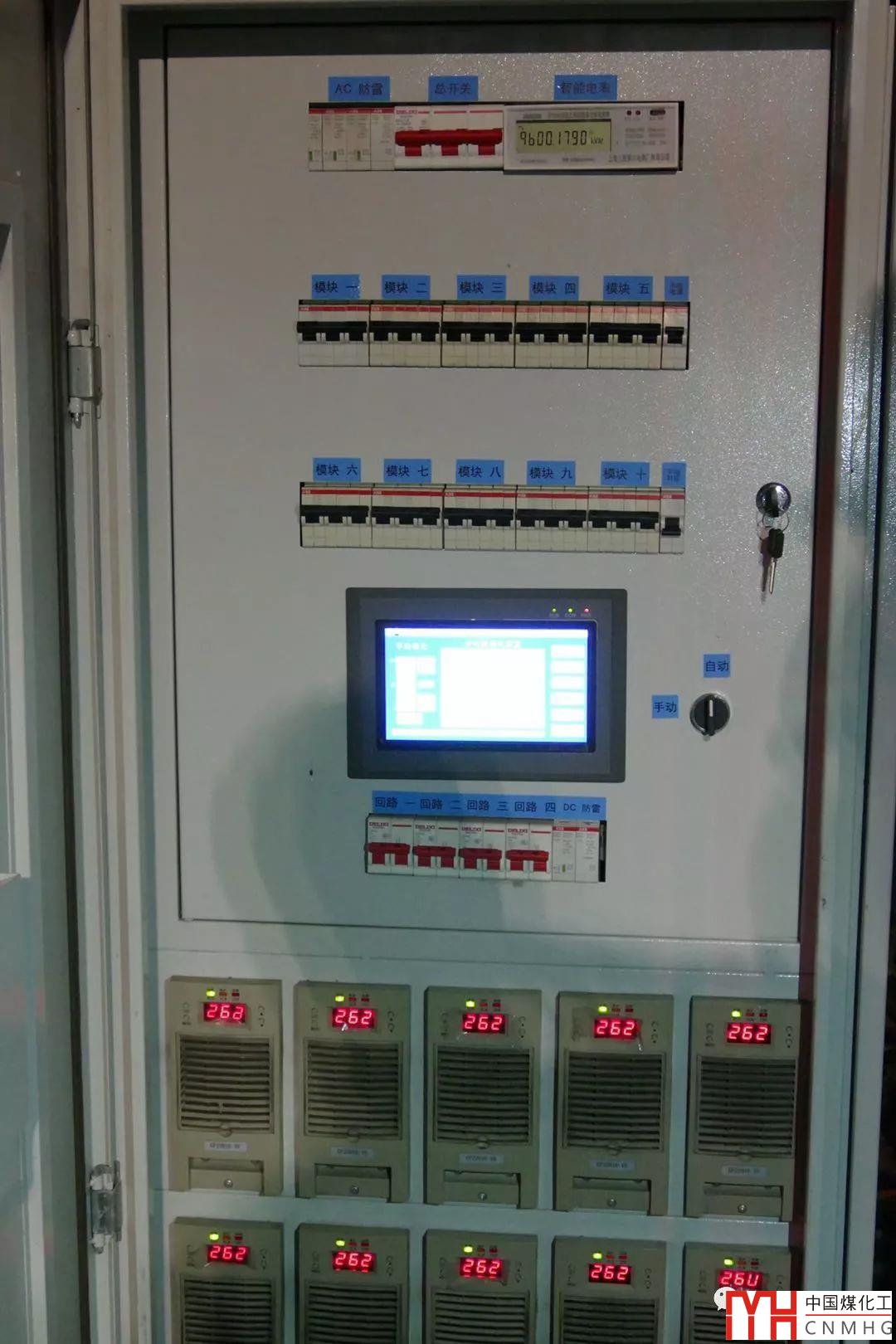

圖2 直流控制柜
(由短路保護電器、功率模塊、防雷模塊、輸出保護電器、控制系統等組成)
這套系統共有約80盞燈,每盞2x200W,色溫4500K;而對面的交流系統每盞2x 280W,色溫4000K。
直流系統可調光、智能控制,投入運行已一年半,節能效果顯著(數據以后提供)。調光為路燈經典的調光模式——按時間分級調光。
直流系統額定電壓260V,調光200V~240V,可現場設置、控制,也可后臺操作、控制,還可APP控制。

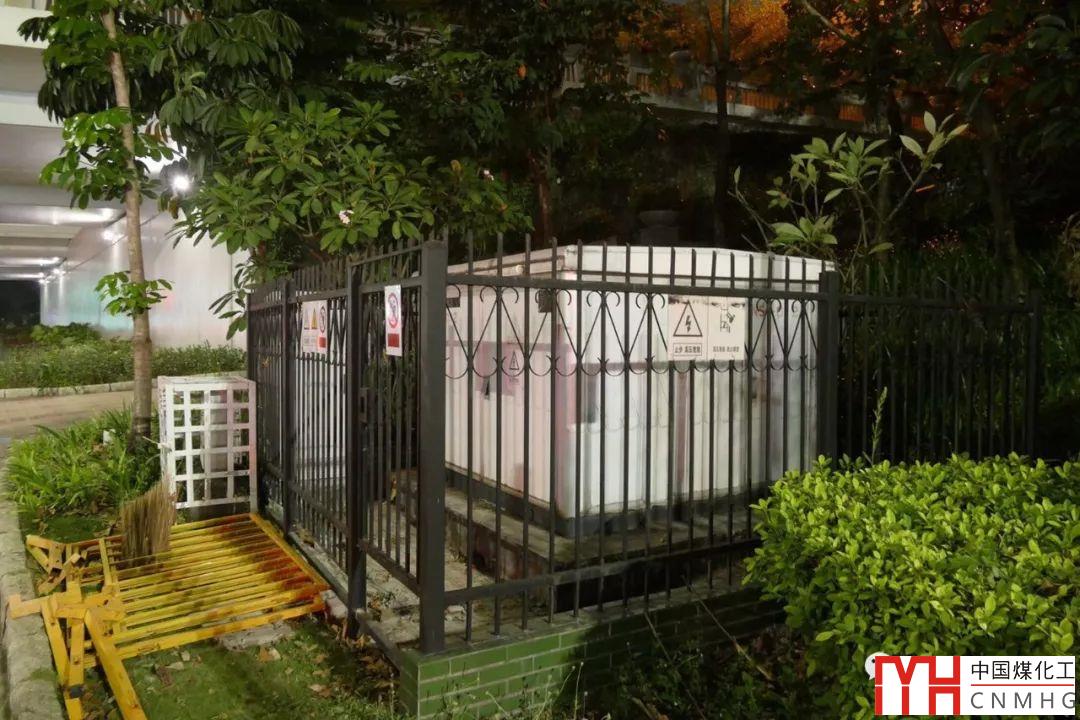

圖3 直流路燈系統電源部分
(由箱式變電站、直流控制柜等組成)
系統懸浮不接地,兩線制(正負極),一極接地只報警但可以繼續運行。系統具有短路、過流保護,絕緣監測燈保護功能。
