LED照明是未來照明的發展方向，趨勢非常明顯，而且已經得到現實的驗證。但是，有些問題沒有很好的認知，需要進一步的研究和重視，例如LED燈的諧波必須得到重視。下面是筆者在中國建筑學會建筑電氣分會2016年年會上的專題報告，供大家參考！

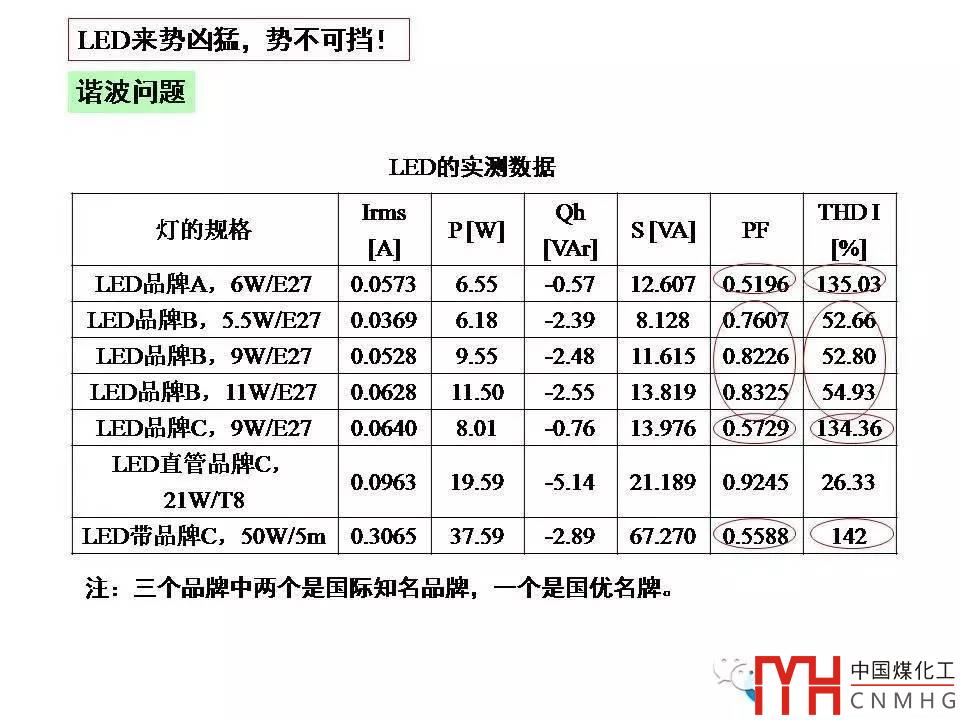

筆者對三個品牌七款LED燈進行測試，相關數據參見上表。三個品牌中其中兩個是國際知名品牌，一個是國產名優品牌，代表LED燈的較高水平。

利用曲線更能直觀的看出這些樣本的諧波情況。其中紅色曲線為我國標準值的要求，從上圖可以看出，有一半的樣本諧波超標，所以要引起重視。

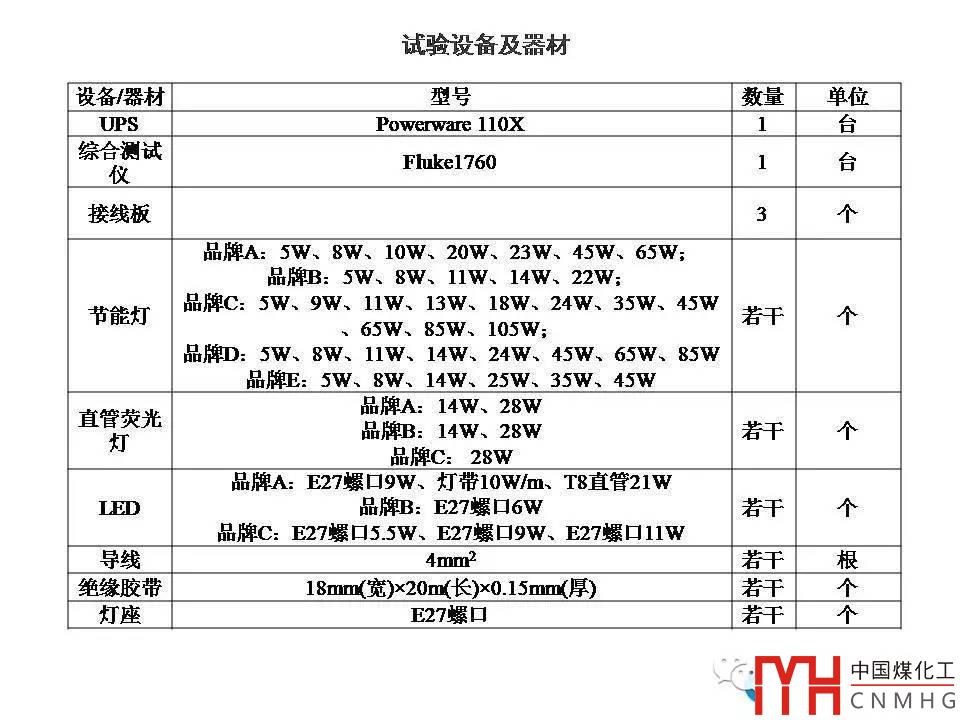

為了減少電源諧波的影響，準確得到測試數據，本次測試的電源采用UPS不間斷電源裝置，以獲得穩壓穩頻的電源。

本次測試除測試LED燈外，還測試了節能燈、直管熒光燈。為了與微文主題相符，本文只列出LED燈的數據。

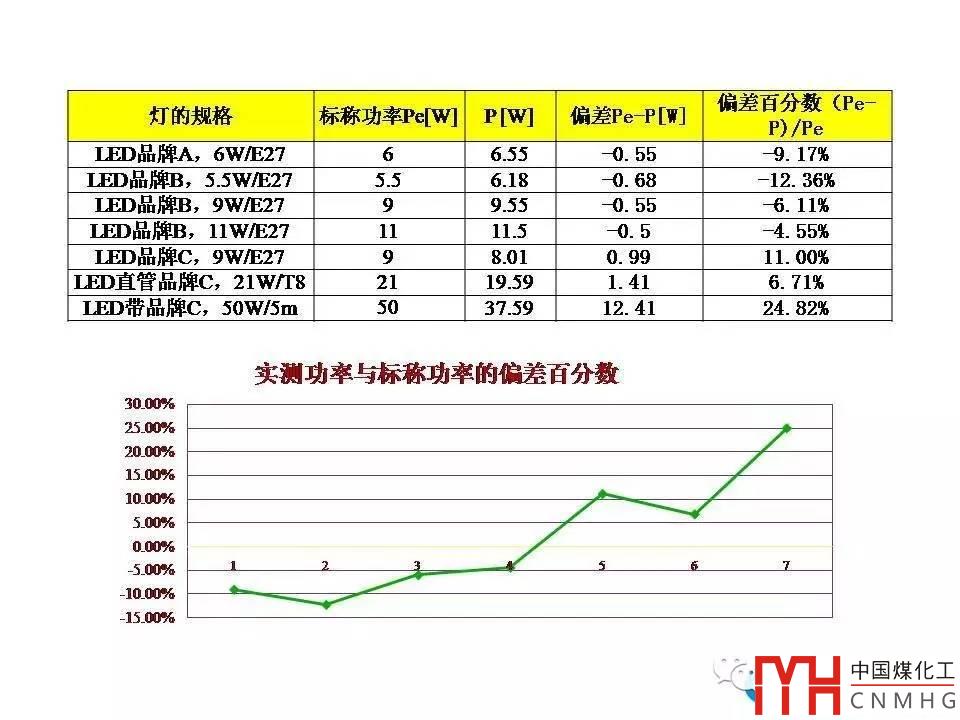

LED燈的標稱功率與實際測量的功率均有不同程度的偏差，正負誤差均有，最大偏差近25%，非常離譜。

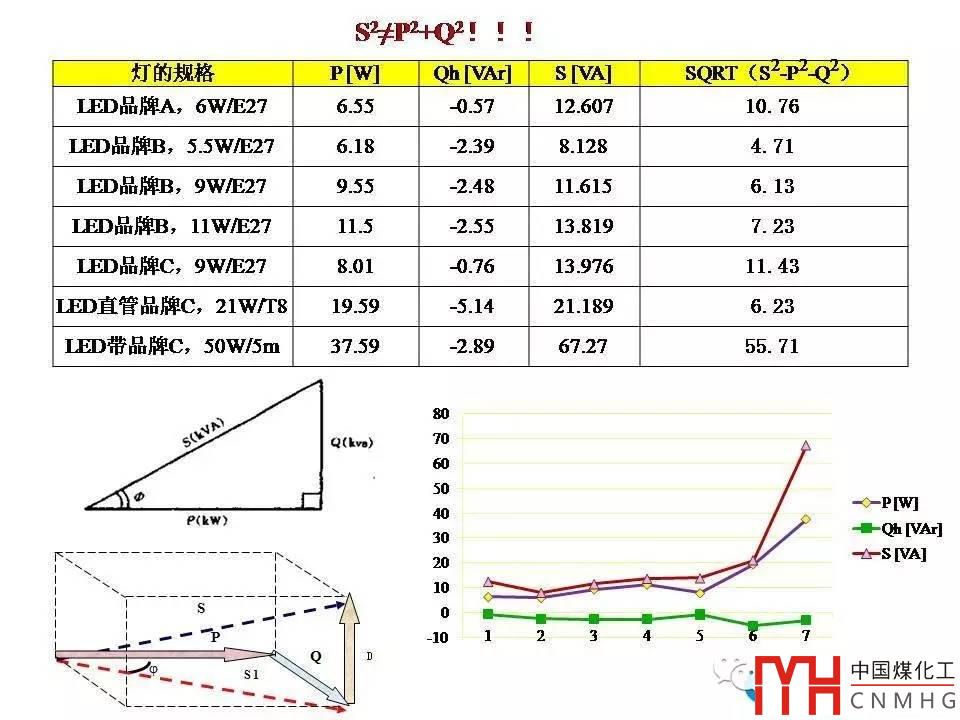

正常情況下，有功功率P、無功功率Q、視在功率S滿足勾股弦定律。但從上圖最后一列可以看出，P、Q、S不滿足此規律，多出的部分表明LED燈存在第三種功率D。事實上，P、Q、D、S滿足長方體法則，即P、Q、D分別是長方體的長、寬、高，S是長方體的對角線（見上圖左下角）。

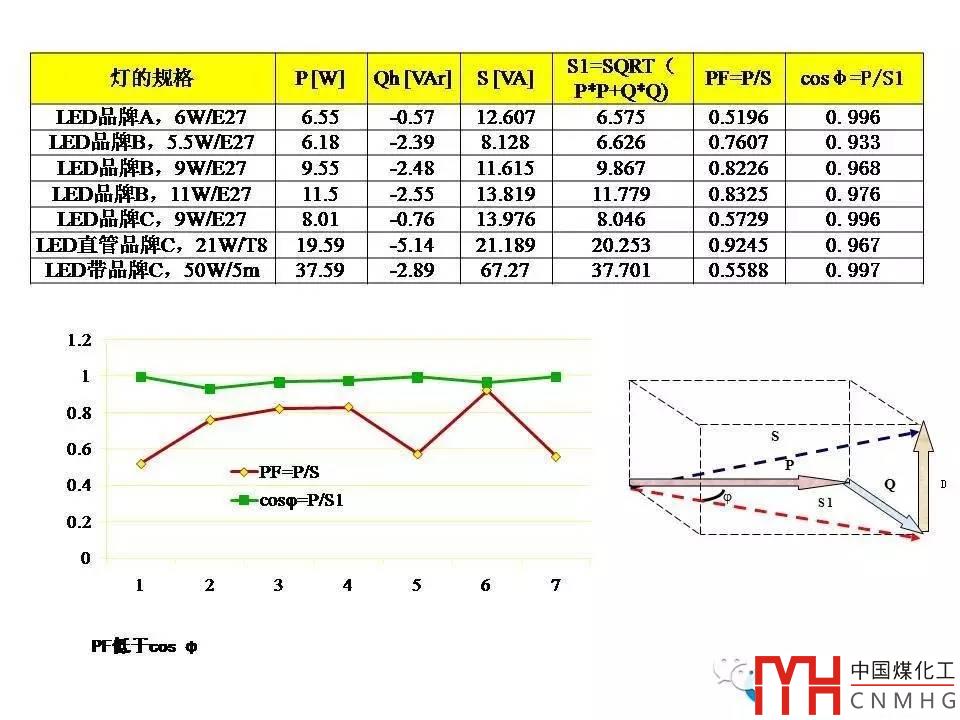

LED燈的功率因數有PF和cos兩種，分別表示總得功率因數和基波功率因數，兩者定義不同，算法也不一樣，參見上圖。

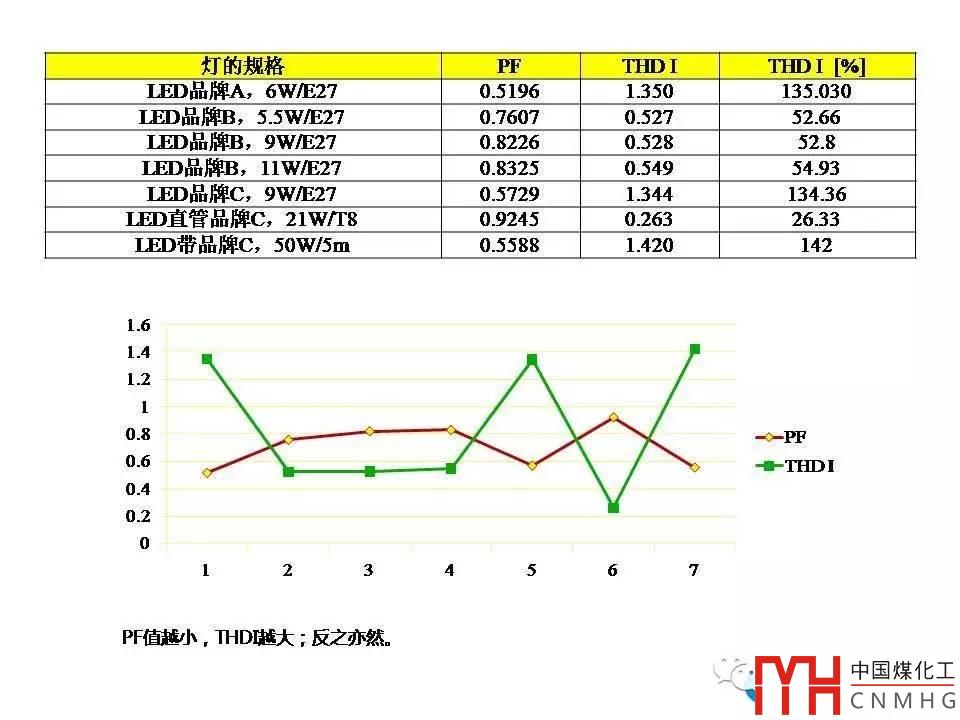

PF與諧波有直接的關系。上圖所示，紅色曲線為PF，綠色曲線為THDi。由圖中可知，PF值越小，THDi越大，諧波越嚴重。

結論：目前市場上LED燈質量參差不齊，諧波問題比較普遍，因此諧波問題必須得以重視，以免影響照明配電、保護、線路、控制等。
