通常，用于應急供電的柴油發電機組應處于自啟動狀態，用于備用電源的可不受此限制。當市電中斷時，應急的柴油發電機組應立即啟動，低壓柴油發電機組應在30s內供電，高壓柴油發電機組應在60s內供電。

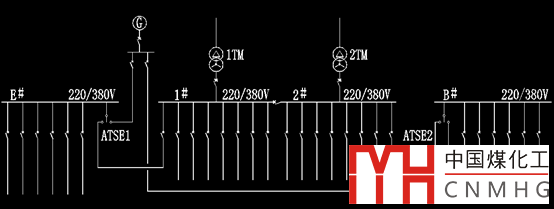

圖1 低壓柴油發電機組的供配電系統圖

圖1所示為低壓柴油發電機組的供配電系統圖，同時也反映出柴油發電機組與市電間的聯絡關系。市電與柴油發電機組通過ATSE1和ATSE2進行切換，確保油機與市電不并聯運行。系統中E#母線為應急母線段，為消防類、安防類負荷提供電源；B#母線段為備用母線段，為非消防類的重要負荷供電?，F(xiàn)代的低壓柴油發電機組采用先進的智能控制技術，可以很容易實現15s之內啟動柴油發電機組，30s內實現向負荷供電。

高壓柴油發電機組的供配電系統比較復雜，擇機進行討論。
