說說特低電壓配電(一)
說說特低電壓配電(一)
前兩天講到了安全特低電壓系統(SELV),有網友詢問特低電壓系統的相關情況。本文就此問題作系統的回復,供讀者參考!
1、特低電壓系統的概念
現行國家標準《建筑物電氣裝置的電壓區段》GB/T 18379-2001規定的電壓區段I的上限值,即特低電壓(ELV)的額定電壓不應超過交流50V。
特低電壓包括安全特低電壓(SELV)和保護特低電壓(PELV)。在正常條件下不接地特低電壓系統是安全特低電壓系統(SELV);在正常條件下有接地保護的特低電壓系統叫保護特低電壓系統(PELV)。
特低電壓(ELV)是電擊防護中直接接觸及間接接觸兩者兼有的防護措施。
|
SELV |
PELV |
|
安全特低電壓 |
保護特低電壓 |
|
正常條件下不接地 |
正常條件下有接地保護 |
2、特低電壓系統的電源
安全隔離變壓器、電化學電源或其它獨立于較高電壓回路的電源等可作為民用建筑中的特低電壓電源。
其中安全隔離變壓器使用比較普遍,其系指符合現行國家標準《電源電壓1100V及以下的變壓器、電抗器、電源裝置和類似產品的安全第7部分:安全隔離變壓器和內裝安全隔離變壓器的電源裝置的特殊要求和試驗》GB19212.7-2012的產品。

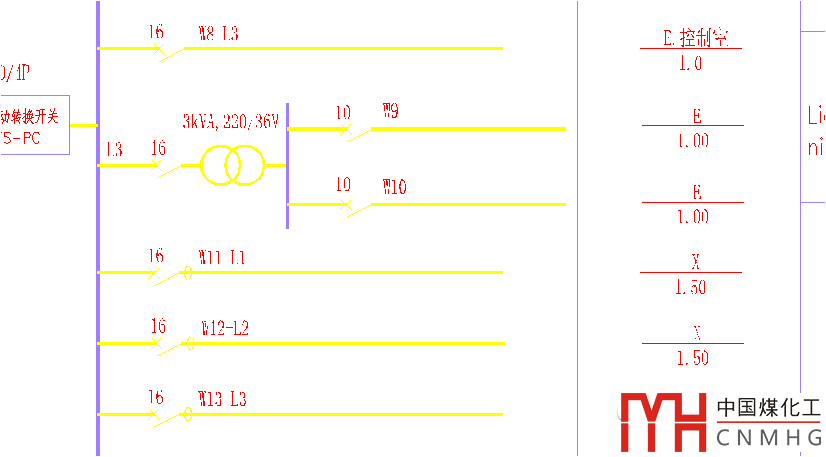

圖1 特低電壓系統示例
圖1中的系統采用3kVA,220/36V的安全隔離變壓器。
3、特低電壓系統的回路
民用建筑中的特低電壓(ELV)的回路需滿足下列要求:
1)特低電壓(ELV)回路的帶電部分與其它回路之間應具有基本絕緣;
2)特低電壓(ELV)回路的帶電部分與其它非ELV回路帶電部分之間可采用下列措施:
(1)雙重絕緣或加強絕緣作保護隔離;
(2)基本絕緣與按其中最高電壓回路設置的保護屏蔽組成的組合式防護;
3)安全特低電壓(SELV)回路的帶電部分與地之間應具有基本絕緣,其外露可導電部分不得與地以及與其它回路的保護導體或外露可導電部分作電氣連接;
4)安全特低電壓(SELV)回路的外露可導電部分有可能與其它回路的外露可導電部分接觸時,其電擊防護除依靠SELV保護外,還應依靠與SELV回路接觸的其它回路外露可導電部分的電擊防護措施來保護。
5)PELV回路及其供電的設備外露可導電部分應接地。

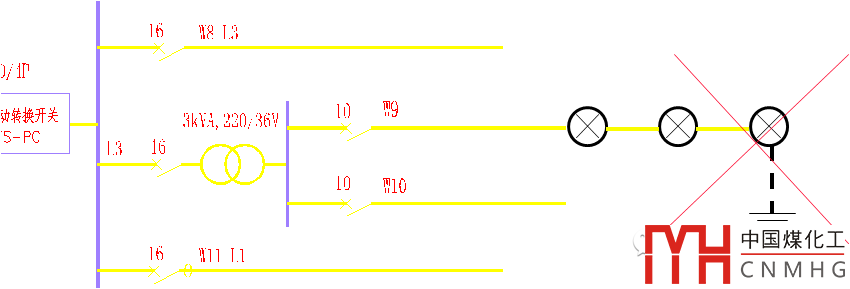

圖2 SELV系統的設備外殼接地,不符合要求
4、特低電壓系統的布線
特低電壓(ELV)的回路布線系統與具有基本絕緣的其它回路帶電部分之間的保護分隔應采取下列措施之一:
1)特低電壓(ELV)的回路導線除應具有基本絕緣外,還應具有絕緣護套或應將其置于非金屬護套或絕緣外殼(外護物)內;
2)特低電壓(ELV)的回路應采用接地的金屬護套或接地的金屬屏蔽物與電壓高于交流50V的回路的導體隔開;
3)特低電壓(ELV)的回路導體可與高于交流50V的回路導體共用一根多芯電纜或?qū)w組內,但ELV的回路導體應按其中最高的電壓加以絕緣;
4)特低電壓(ELV)回路與其它回路保持安全距離。
未完待續?。。。?/span>
-
