《低壓隔離電器和熔斷器選用和使用導則》T/CEEIA 301-2018對選擇性保護闡述比較系統、完整、詳細的，具有較強的參考和指導價值！

設計低壓裝置時，應重點考慮保護電器的選擇性。選擇性的目的是將故障影響降低至最低程度。僅故障電路被斷開，而其它電路保持運行。如果故障被位于離故障最接近的上級保護電器斷開而其它保護電器未發生動作，則達到了選擇性目的。

請參閱：

保護選擇性的類型；

現實中常被忽視的保護選擇性；

斷路器區域選擇性聯鎖（ZSI）試驗報告。

下面的解釋適用于最普遍的應用（即樹干式電網）場合。

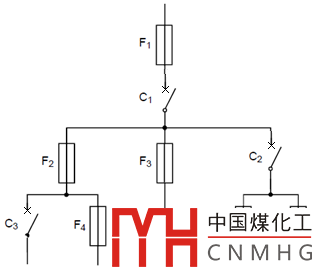

圖1 保護選擇性圖示

（圖中，C——斷路器；F——熔斷器）

圖1所示可用于解釋選擇性。使用該圖，可考慮下述幾種情況的選擇性：

• F₂和F₄之間

• F₁和F₃之間

• C₁和F₃之間

• C₂和F₅,F₆之間

• F₂和C₃之間

• F₁和C₁之間



•

保護電器之間的選擇性的主要工具是時間-電流特性和I²t值。IEC 60269-2顯示的時間-電流特性僅用于大于及等于0.1s的時間范圍。時間范圍小于0.1s的I²t值應由制造廠提供。

因此，保護選擇性需要上下級保護電器配合使用，圖1可以歸納為表1的配合。

表1上下級保護電器選擇性配合
