北京奧林匹克森林公園曲棍球場

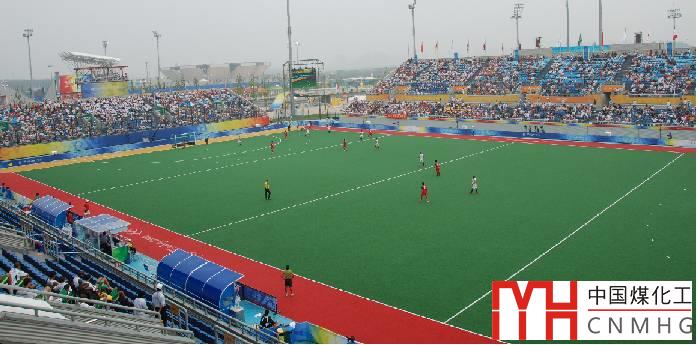

圖1 北京奧運會曲棍球場

北京奧運曲棍球場位于奧林匹克森林公園內，屬于臨時場館。本場館由CCDI悉地國際設計。

規模：建筑面積15507m2²，主要由曲棍球A場、曲棍球B場、14棟附屬建筑物、看臺、各種輔助停車場、道路和設施組成。曲棍球A場座位12000座；曲棍球B場座位5000座；

建筑特點：奧林匹克公園曲棍球場設計充分體現奧運“綠色、科技、人文”理念，體現“新北京，新奧運”的主題，以樹立城市建設的新形象。奧林匹克公園曲棍球場按照全部臨時設施設計，建筑耐久年限為5 年，賽后全部臨時設施都拆除，場地恢復為國家奧林匹克森林公園用地。

使用計劃：將作為2008年北京奧運會曲棍球比賽和訓練的場地。

2008年北京奧運會在奧運會史上第一次承諾所有奧運場館均提供高清電視轉播信號，因此這也對各場館的體育照明設計提出了很高的要求。

奧林匹克公園曲棍球場的A場和B場均滿足高清電視轉播的要求，根據曲棍球場地構造以及設計大綱要求。在A號比賽場地采用挑篷側向布燈及燈桿布燈的混合布燈方式安裝燈具，在場地周圍布置5根燈桿，高度為36米。B號比賽場地在各個場地周邊設照明燈桿，采用6桿式布燈方式，高度為32米和28米。燈具布置和朝向經過仔細設計，全面滿足水平照度和垂直照度的要求，同時最大限度的減少眩光的發生。

表1 曲棍球A場體育照明燈具使用數量和總功率表

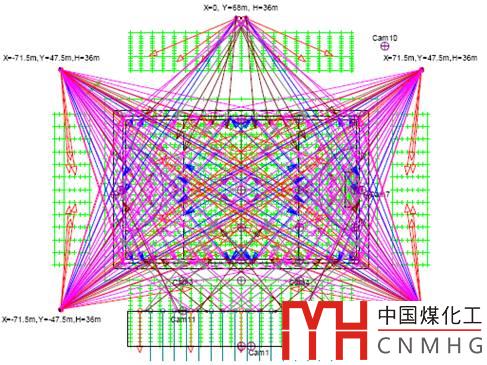

圖2 曲棍球A場燈具布置平面圖

圖3 曲棍球A場燈具布置透視圖

表2 曲棍球A場主要控制模式下照度水平及均勻度表

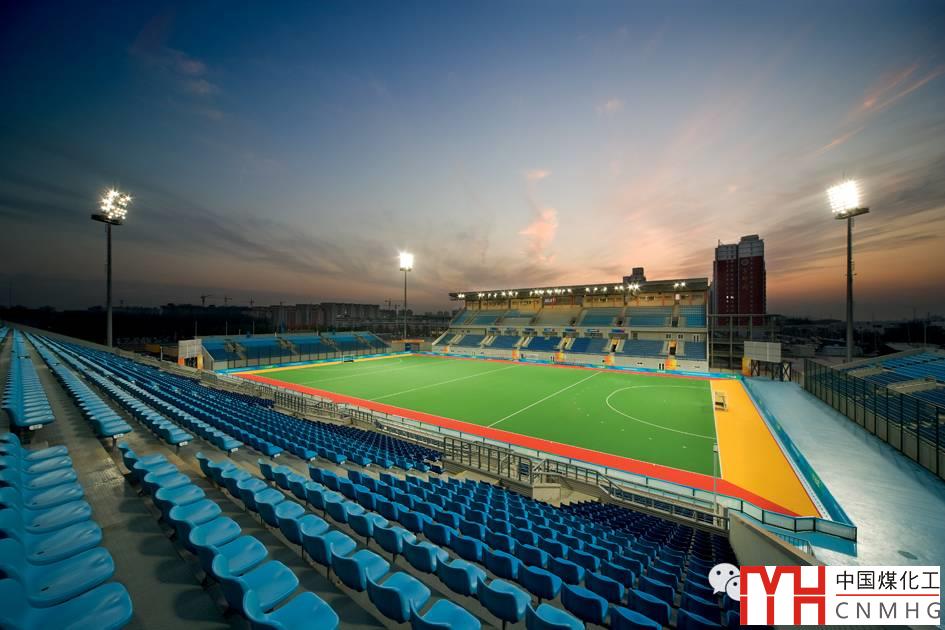

圖4 奧運曲棍球場燈具布置效果

表3 曲棍球B場體育照明燈具使用數量和總功率表

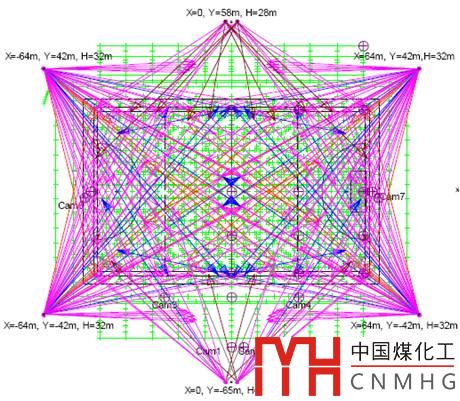

圖5 曲棍球B場燈具布置平面圖

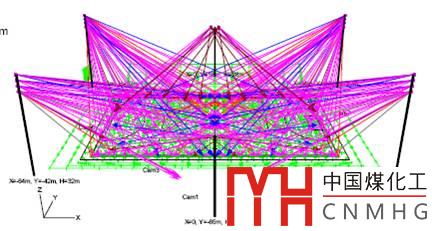

圖6 曲棍球B場燈具布置透視圖

表4 曲棍球B場照明主要控制模式下照度水平及均勻度表

點評：奧運曲棍球場是2008年北京奧運會曲棍球比賽的主場館，最高可滿足高清電視轉播要求。結合建筑形式，其中A場采用的是燈桿布燈和罩棚下燈帶布置相結合的混合布燈方式。B場采用的是6桿布燈方式。兩塊場地的布燈方式均因地制宜，突破“教科書”的限制，可謂創新之舉。各項照明設計指標均滿足奧運會比賽的相關要求，該場館已成功地舉行了北京奧運會曲棍球比賽。
