1 交流充電樁技術參數

請大家先看看交流充電樁的技術參數，如表1所示。

表1 交流充電樁

從表1可知，輸入電壓=輸出電壓，輸入電流=輸出電流。原因很簡單，交流充電樁實際上是擴大版的配電裝置，即配電箱+控制+計量+通訊等于一體。交流輸入、交流輸出。

2交流充電樁充電特性

圖1所示為交流充電樁充電過程的電壓變化情況，從圖中可知，在充電過程中其工作電壓基本恒定，基本維持在220V左右。

圖1 交流充電樁充電電壓變化趨勢

而充電電流隨著車型、電池狀況不同而不同，因此，充電功率也是變化的。

3交流充電樁的原理

這種特性是由于交流充電樁原理造成的，其原理框圖見圖2。

圖2 交流充電樁原理框圖

4交流充電樁的使用

正因為交流充電樁由此原理，它必須與車上的車載充電機配合使用，交流充電樁為車載充電機供電，再由后者為電池充電。如圖3所示，圖中紅色矩形為車載充電機。

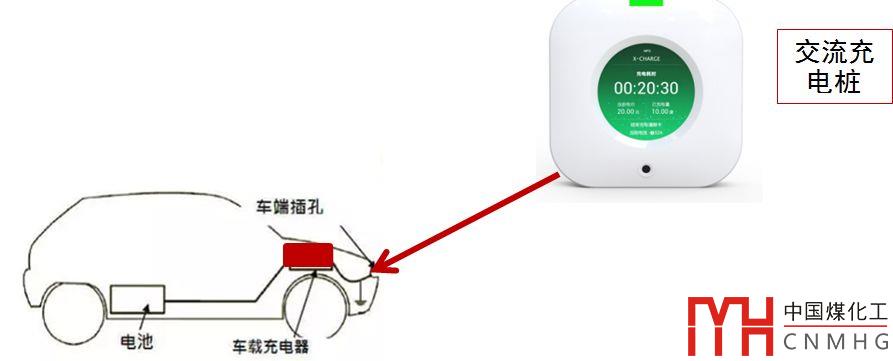

圖3 交流充電樁與車載充電機配合使用為蓄電池充電

4結論

• 交流充電樁實際上是擴大版的配電裝置，即交流充電樁=配電箱+控制+計量+通訊+……；

• 交流輸入、交流輸出；

• 充電過程中交流充電樁工作電壓基本恒定；

• 充電電流是變化的；

• 交流充電樁為車載充電機供電，再由后者為電池充電。
