接觸器如何實現對主回路的控制？

2018年4月20日，本信息推出了一篇關于接觸器工作原理的文章，今天講解一下利用接觸器控制主回路的原理和方法。

“接觸器的工作原理”，2018年4月20日。

我們知道，接觸器是利用電磁鐵原理開合主回路，進一步說，接觸器電磁線圈通電，接觸器主觸頭閉合，從而接通主回路；反之，接觸器電磁線圈斷電，接觸器主觸頭因失電而斷開，從而斷開主回路。因此，利用這個原理，我們可以設計一個控制電路，當接通接觸器線圈電源時，主觸頭閉合主回路，設備運行；當接觸器線圈斷電時，主回路斷開，設備停止運行。

為了便于制圖，國家標準《建筑電氣制圖標準》GB/T 50786-2012規定了相應的電氣圖形符號和文字符號。圖1是電動機直接啟動主回路，民用建筑中的風機控制主要采用這樣的主回路方案，大家可以參閱《常用風機控制電路圖》16D303-2。

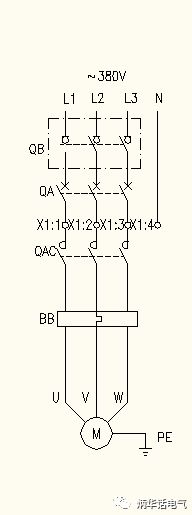

圖1 主回路

圖2是電動機控制回路，其中接觸器線圈用QAC表示，當按下啟動按鈕SF時，接觸器線圈通電，接通主回路，啟動電動機，電動機帶動風機運轉。接觸器QAC的動合（常開）觸點13-14閉合，短接啟動按鈕SF，保持接觸器線圈QAC持續通電，不受啟動按鈕SF狀態的影響，這樣只需要按一下啟動按鈕SF就可以使電動機連續運行。因此，此處的動合（常開）觸點QAC叫做自保持觸點，意思是自行保持接觸器線圈持續通電的觸點。

圖2 控制回路

電動機停止只需要按一下停止按鈕SS，接觸器QAC線圈斷電?？刂凭€路非常簡單！

為了反映電動機運行狀態還需要設置相應的信號，例如， 電源信號指示的PGW、電動機運行狀態指示的PGG等。

上述只講了控制原理，實際應用還有考慮其他控制要求，并滿足相關規范的規定，請大家關注后續的文章，以后會做進一步的講解。

（未完待續）
