據報道：2018年9月16日17時，超強臺風“山竹”在廣東臺山登陸，登陸時中心附近最大風速高達45米/秒，比高速路上機動車還快，相當于162公里/小時，風力更是高達14級。截至2018年9月18日17時，臺風“山竹”已造成近300萬人受災，5人死亡，1人失蹤，160.1萬人緊急避險轉移和安置，1200余間房屋倒塌，800余間嚴重?fù)p壞，直接經濟損失52億元。損失慘重！

風災過后，CCDI設計的我國第二、世界第三高樓——平安國際金融中心“平安”無事，安全抵抗住“山竹”的襲擊。供配電系統也經受住了考驗！其中垂直布線系統至關重要，該系統類似人體的動脈系統，一旦“動脈”出問題，后果不堪設想。

垂直布線系統經常采用電纜豎井中敷設封閉母線和礦物絕緣電纜，他們都是剛性結構系統。根據理論計算，超高層建筑在風荷載作用下水平位移見表1，其為理論計算值。因此，剛性的垂直布線系統可靠性關系到大廈的安全運行。

表1 部分超高層建筑在風荷載作用下水平位移是理論計算值

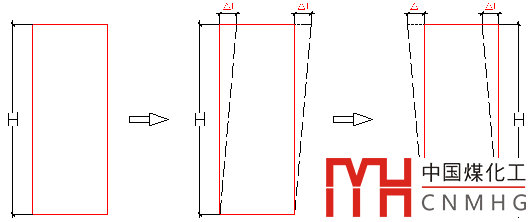

圖1 水平位移示意圖

超高層建筑的礦物絕緣電纜可靠性研究筆者已經發表，詳見超高層建筑豎向干線礦物絕緣電纜可靠性研究。

而封閉母線作為豎向干線系統同樣存在水平位移問題，其可靠性同樣重要。如圖2所示，對于超高層建筑，可以使用彈簧吊架，也可使用橡膠吊架固定母線槽，以提高整體抗震能力，同時可以防止風荷載的作用。

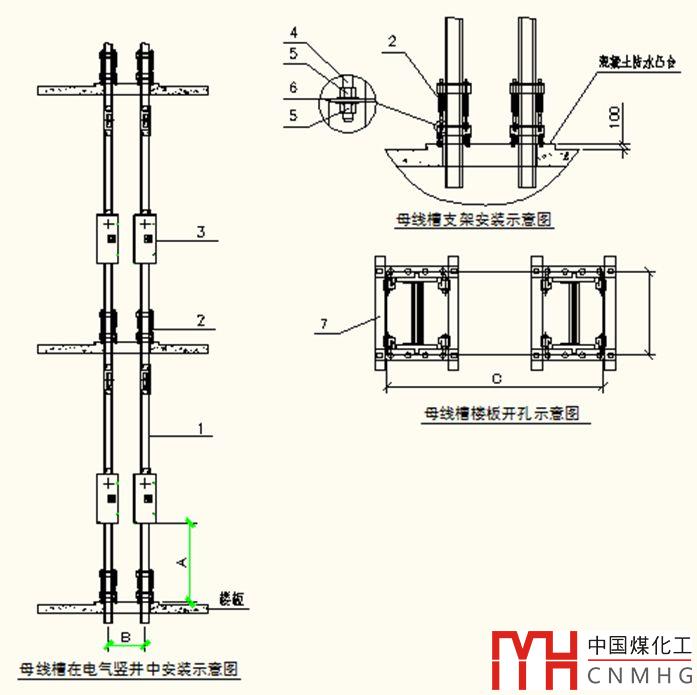

圖2 豎向母線槽的安裝示意圖

結構專業的秘密武器起到了關鍵的作用。在大廈的114層設置了兩臺重達500噸的混合式阻尼器，在“山竹”等超強臺風及地震時吸收大量能量，降低大廈的晃動程度。據測算，“山竹”吹襲造成大廈塔頂擺幅單側不超過300mm，遠低于表1中的理論值。

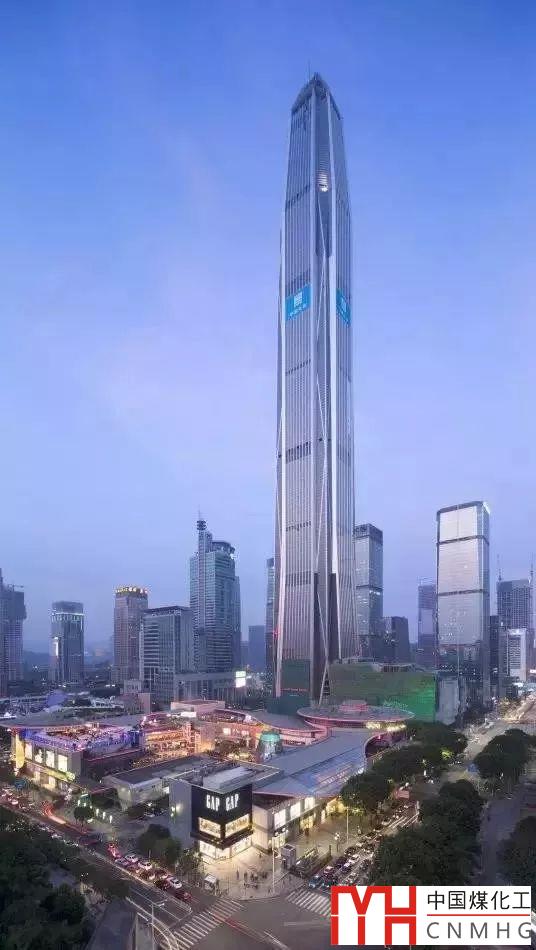

圖2 平安國際金融中心

因此，超高層建筑垂直布線系統是其電力安全保障的關鍵！

（本文中的照片來自與CCDI官網）
