繼續說說斷路器

2018年2月10日，本信息推出了一篇文章，“一張圖講清楚斷路器的工作原理”，深受朋友們的喜愛，引起大家濃厚的興趣，閱讀人數近3000人，并與網友展開大量的互動，超出預期！

其實該文章所講的原理是第一代機械式脫扣器的工作原理，以電磁脫扣和熱脫扣為基礎。第一代脫扣器于上世紀中期推廣使用，該文章做了詳細的描述， 本文不在贅述。

到了上世紀七十年代，隨著電子技術的發展，晶體管技術在脫扣器中得到應用，推出了第二代脫扣器，即電子式脫扣器。

現在廣泛使用的是第三代脫扣器，以CPU為核心的智能脫扣器，具有長延時、短延時、瞬動、接地故障保護等多種保護及通訊功能。工作原理也發生了根本性變化，圖1所示，CT采集與電流相關的信號，也可增加采集電壓、頻率等信號，將這些信號進行采集后并處理，由CPU進行邏輯運算、分析處理，滿足脫扣條件時，驅動電路驅動脫扣機構動作，斷路器脫扣跳閘。智能脫扣器具有保護、測量、通信等功能，功能強大。

由此可見，智能脫扣器與第一代機械脫扣器有本質上的區別，體現了技術進步帶來性能的提升。

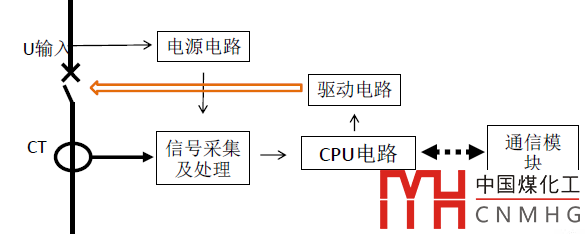

圖1 智能脫扣器原理框圖
