體育場館變壓器安裝容量的估算方法

李炳華¹霍銘²岳云濤²韓倩倩²

（1——悉地國際建筑設計顧問有限公司北京市 100013；

2——北京建筑大學北京市 100044）

摘要：針對目前體育場館變壓器安裝容量估算方法方面的不足，提出了基于支持向量機的體育場館變壓器安裝容量估算方法?；诂F(xiàn)有數據提取出影響體育場館變壓器安裝容量的三個主要特征，采用支持向量機對數據進行訓練并預測，并使用matlab進行仿真實驗，得出一種對體育場館變壓器安裝容量的估算方法；對預測結果進行分析，得出本方法的使用范圍，并進行驗證。

關鍵詞：體育場館、變壓器安裝容量、預測方法、支持向量機

Method for estimating installation capacity of stadiumtransformers

LiBinghua¹Huo Ming²Yue Yuntao²Han Qianqian²

（1——CCDIGroup, Beijing100013,China；

2——BeijingUniversity ,Beijing 100044,China）

Abstract: According to the shortcomingsof the current methods for estimating the transformer installation capacity ofstadiums, a method for estimating the installation capacity of stadiumtransformers based on support vector machines is proposed. Based on theexisting data, three main features affecting the installation capacity oftransformers in stadiums were extracted. The data was trained and forecastedusing support vector machines, and simulation experiments were performed usingmatlab to obtain a method for estimating the installation capacity of stadiumtransformers. Analyze the forecast results, find the scope of use of themethod, and verify.

Keywords：Sports stadium, Transformer installation capacity, Predictionmethod, Support vector machine

1體育場館負荷情況簡述

體育場館的變壓器安裝容量對變壓器選型、系統設置是非常重要的，能否準確的預測就顯得尤為重要了，其方法是收集以往的變壓器安裝容量數據，擬合數學模型，同時考慮其影響因素，并根據體育建筑自身特性加以完善。由于電網的電能儲存比較困難、低效，所以電網提供的電能需與建筑物用電負荷保持一致，不然就會出現供用電的不匹配，電能利用效率變差，浪費能源；或者電能供應不足，嚴重的將會出現負荷斷電情況，產生巨大的經濟損失，所以對于變壓器安裝容量預測的研究是十分有必要的。

體育場館負荷分級及負荷計算是基礎性工作，根據《體育建筑電氣設計規范》JGJ-354-2014，將負荷劃分為一級負荷中特別重要的負荷、一級負荷、二級負荷和三級負荷，詳見表1-1。

表1-1體育建筑負荷分級

注：A包括主席臺、貴賓室及其接待室、新聞發布廳等照明負荷，應急照明負荷，計時記分、現場影像采集及回放、升旗控制等系統及其機房用電負荷，網絡機房、固定通信機房、擴聲及廣播機房等用電負荷，電臺和電視轉播設備，消防和安防用電設備等；
B 包括臨時醫療站、興奮劑檢查室、血樣收集室等用電設備，VIP辦公室、獎牌儲存室、運動員及裁判員用房、包廂、觀眾席等照明負荷，建筑設備管理系統、售檢票系統等用電負荷，生活水泵、污水泵等設備；
C 包括普通辦公用房、廣場照明等用電負荷；
D 普通庫房、景觀等用電負荷。

特級體育建筑中比賽廳(場)的TV應急照明負荷應為一級負荷中特別重要的負荷，其他場地照明負荷應為一級負荷；甲級體育建筑中的場地照明負荷應為一級負荷；乙級、丙級體育建筑中的場地照明負荷應為二級負荷。
對于直接影響比賽的空調系統、泳池水處理系統、冰場制冰系統等用電負荷，特級體育建筑的應為一級負荷，甲級體育建筑的應為二級負荷。
除特殊要求外，特級和甲級體育建筑中的廣告用電負荷等級不應高于二級。

體育建筑等級與類型對體育建筑變壓器安裝容量同樣影響巨大，根據《體育建筑設計規范》JGJ 31-2003，將體育建筑等級劃分為特級、甲級、乙級、丙級及其他，將體育建筑分為體育場、體育館、游泳館，詳見表1-2、1-3。

表1-2體育建筑等級劃分

表1-3體育建筑的分類

2體育場館變壓器安裝容量的數據

2.1預測方法簡介

在1995年，Vapnik學者最先提出了支持向量機(Support Vector Machine,SVM)理論。SVM引入核函數技術將初始狀態下輸入空間中存在的線性、不可分的樣本數據投射到一個嶄新的特征空間中，目的是確保樣本數據具備線性、可分性，然后通過尋找一個最優分類超平面的過程實現對新的特征空間中數據的學習及分類^[2]。SVM擁有適應性強、穩定性好、時間快等優點，受到學術界的青睞。

SVM是針對線性可分情況進行分析，對于線性不可分的情況，通過使用非線性映射算法將低維輸入空間線性不可分的樣本轉化為高維特征空間使其線性可分，從而使得高維特征空間采用線性算法對樣本的非線性特征進行線性分析成為可能。同時SVM基于結構風險最小化理論之上在特征空間中構建最優超平面，使得學習器得到全局最優化，并且在整個樣本空間的期望以某個概率滿足一定上界。。SVM的出現代表著統計學習理論中的又一類新的研究方向。自問世以來，SVM就得到了學者們的高度重視。目前，人們對SVM的研究也正在不斷地發展創新，確保了其在模式識別、分類以及回歸預測等諸多領域的實用性。SVM的結構示意圖如圖2-1所示：

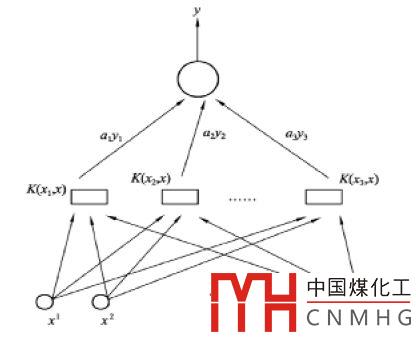

圖2-1支持向量機示意圖

本文采用支持向量機對體育建筑變壓器安裝容量進行預測，選用徑向基核函數，并對參數g、懲罰因子C進行優化，將現有數據通過支持向量機進行訓練，建立出支持向量機預測模型。

2.2數據采集

數據采集應為實際運行實測有效數據，數據參數準確且具代表性。采集歷史體育場館變壓器安裝容量是對其進行變壓器安裝容量預測的前提條件，樣本數量直接影響預測模型的預測結果。若輸入樣本量不夠，則有可能導致建模困難，模型不能完全擬合，對預測結果影響較大；若輸入樣本量過多，會影響模型訓練，出現發散或訓練時間過長，嚴重者會得不到預測結果。因此，樣本量的選取應因模型而異。

本文以所采集數據中的體育建筑等級、建筑面積（m²）和體育建筑類型作為輸入變量，體育建筑變壓器安裝容量（kVA）作為輸出變量，推導建立出支持向量機模型（SVM）。使用MATLAB平臺上的LIBSVM工具箱建模，并分析預測結果。

通過各方努力，采集到了全國各城市的多組體育建筑有效實測數據，本次所采集的體育建筑的參數主要有：體育建筑的名稱、類型（封閉與否）、等級、建筑面積以及變壓器總的安裝容量。

本次采集的數據量較大，本文從采集到的數據中篩選出89組具有代表性的體育建筑相關數據，具體如表2-1所示。

表2-1 部分體育建筑參數、數據

（未完待續?。?/span>
