直流充電樁的學名是非車載充電機，為什么叫這么奇怪的名字？！直流充電樁是相對于交流充電樁而言的。

交流充電樁是采用傳導方式為具備車載充電機的電動汽車提供交流電能的專用裝置。交流充電樁包括單相和三相交流充電樁。

非車載充電機則是固定安裝在地面，將電網交流電能變換為直流電能，采用傳導方式為電動汽車動力蓄電池充電的專用裝置。

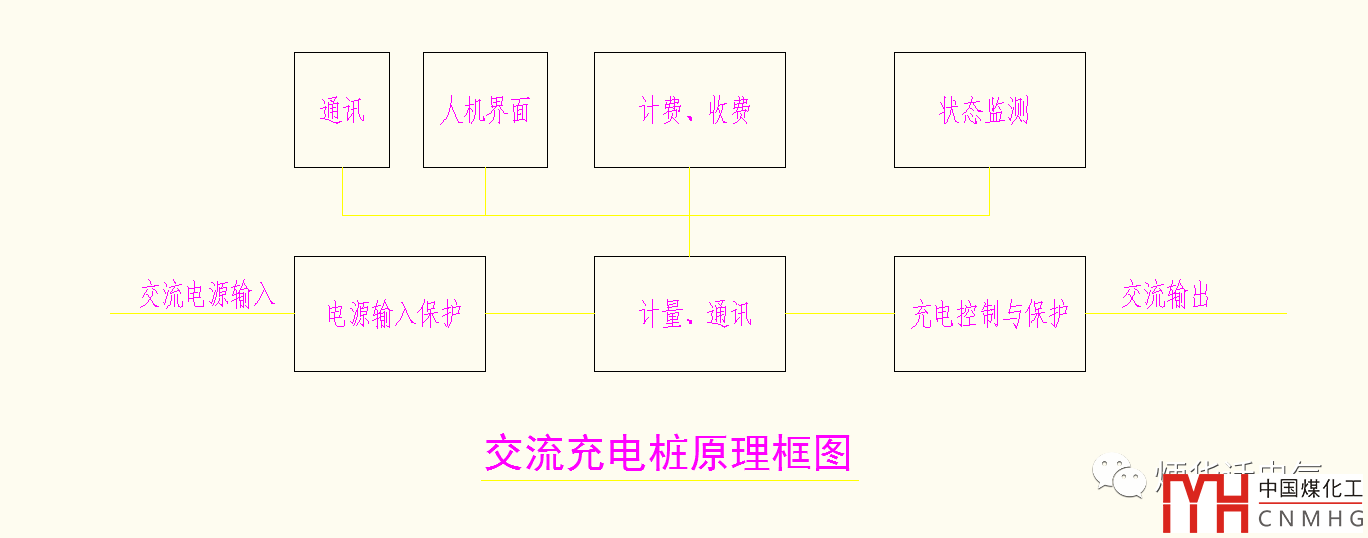

圖1 交流充電樁原理框圖

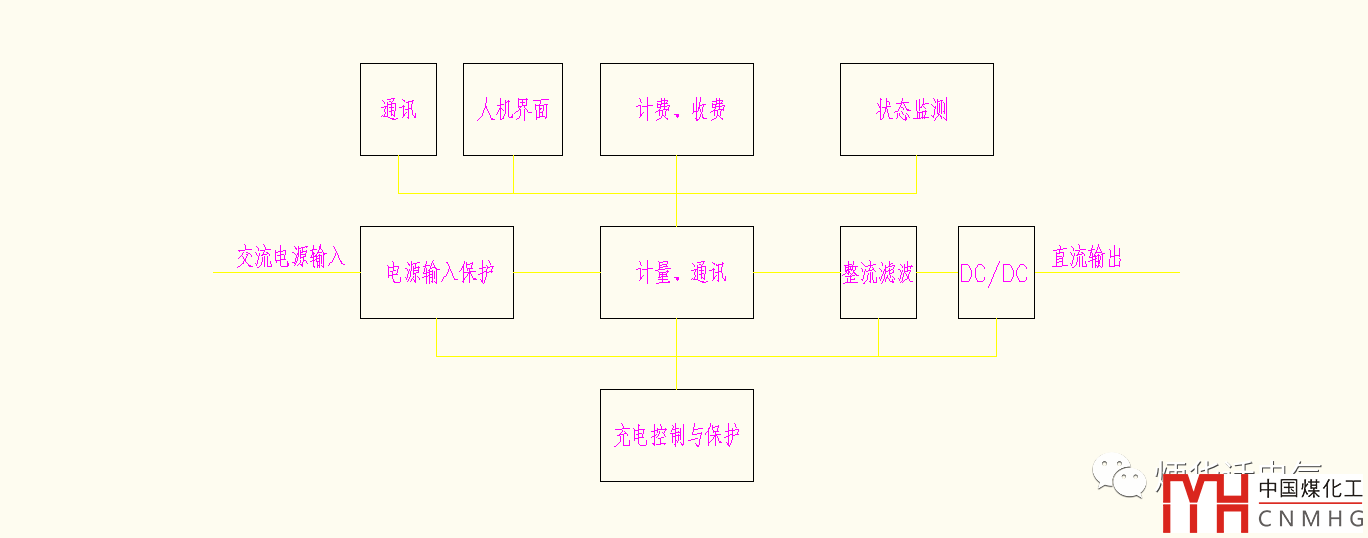

圖2 直流充電樁原理框圖

圖1是交流充電樁原理框圖，交流電輸入，交流電輸出；圖2是直流充電樁原理框圖，交流電輸入，直流電輸出，充電樁內含有充電機，包括整流、濾波、DC/DC變換及相應控制系統。因此，交流充電樁與直流充電樁相比，充電樁內部沒有充電機，只是提供電源。對于交流充電樁來說，充電機部分安裝在電動汽車?yán)?，由于汽車?nèi)部空間有限，一般車載充電機功率不會太大，所以交流充電樁充電時間相對較長。而直流充電樁則不同，充電樁內部已經包含充電樁，大家知道，與車內空間相比，地面上有足夠的空間安裝充電樁，所以其充電機功率可以做的很大，直流充電樁充電時間也就相對較短。

因此，交流充電樁與直流充電樁本質區別是是否包含充電機，這也是直流充電樁為什么叫作非車載充電機的原因。同樣的道理，交流充電樁可以稱為車載充電機。
