最近有朋友問，國家標準圖集《常用風機控制電路圖》14D303-2關于消防與平時兼用的風機控制，消防的時候只能使用自動控制，不能使用手動控制，希望解釋一下。

關于消防與平時兼用的風機控制問題，消防時的使用和平時使用主要區別在過負荷保護的熱繼電器BB（見圖1）是否切斷主電路？消防的時候熱繼電器BB只能用于報警，不能切斷電源。而平時使用的風機（例如用于排風的風機），則需要熱繼電器BB進行過負荷保護，該保護需要斷開電路。

圖1 消防兼平時兩用單速風機主回路和外部接線端子圖

國家標準圖集中通過手動/自動控制很好地實現上述功能。下面以國標圖集16D303-2第22頁XKDF-1為例詳細介紹一下功能的實現（如圖2所示）。

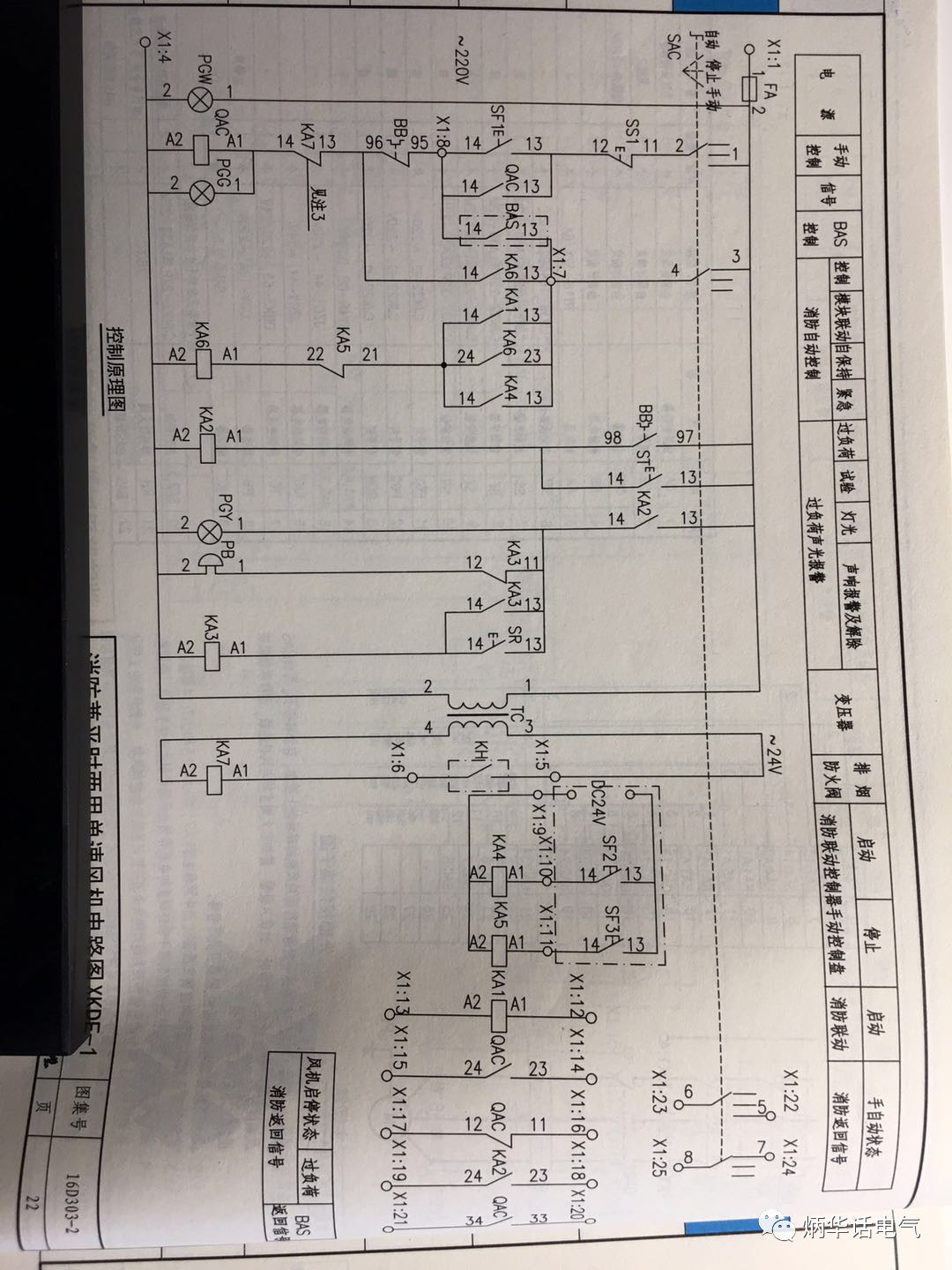

圖2 消防兼平時兩用單速風機電路圖

1、平時使用模式

1）手動控制

將選擇開關SAC轉到“手動”擋位，按鈕SS1和SF1實現風機的停止和啟動功能。當過負荷時，熱繼電器BB的動斷觸點動作，切斷接觸器線圈QAC（A1、A2）回路，QAC線圈（A1、A2）失電，其主觸頭斷開主回路。

2）自動控制

將選擇開關SAC轉到“自動”擋位，BAS觸點實現風機的停止和啟動功能。熱繼電器BB的過負荷保護同上述手動控制。

2、消防使用模式

1）手動控制

消防模式下的風機手動控制有兩種情況：

a）按鈕控制

同平時使用模式，選擇開關SAC為“手動”擋位，按鈕SS1和SF1實現風機的停止和啟動。此時熱繼電器BB起到過負荷保護作用，此模式主要用于調試、維修等情況。

b）緊急手動控制

選擇開關SAC需在“自動”擋位。該手動控制為最高優先級，當其他控制失效時由此控制風機的啟停。按鈕SF2為啟動控制，SF3為停止控制，這兩個按鈕安裝在消防控制室里的消防聯動控制器手動控制盤上。

啟動程序?yàn)椋喊聪耂F2→KA4線圈（A1、A2）帶電→其動合觸點KA4（13、14）閉合→中間繼電器KA6線圈（A1、A2）通電→其動合觸點KA6（13、14）閉合→接觸器QAC線圈（A1、A2）通電→其主觸頭閉合接通主回路。

停止程序?yàn)椋喊聪耂F3→KA5線圈（A1、A2）帶電→其動斷觸點KA5（21、22）打開→中間繼電器KA6線圈（A1、A2）失電→其動合觸點KA6（13、14）斷開→接觸器QAC線圈（A1、A2）失電→其主觸頭斷開主回路。

2）自動控制

此模式選擇開關SAC也需在“自動”擋位，消防系統提供24V有源觸點X1:12-X1:13，→中間繼電器KA1線圈（A1、A2）通電→其動合觸點KA1（13、14）閉合→中間繼電器KA6線圈（A1、A2）通電→其動合觸點KA6（13、14）閉合→接觸器QAC線圈（A1、A2）通電→其主觸頭閉合接通主回路。

由圖中可知，KA6的動合觸點（13、14）閉合后接通的QAC線圈回路繞過了熱繼電器BB，BB在消防狀態時不起作用。

3、其他

圖中SAC的X1:22~25端子外引到消防控制室作為消防反饋信號，監視選擇開關SAC的位置。正常情況，SAC都使用在自動狀態，“手動”檔位主要用于調試、維修等情況。

KA2用于消防時過負荷聲光報警，工作人員接到報警信號后，可以通過按鈕SR解除聲音（PB），但保留光信號，直至故障排除。

SF是試驗按鈕。KH是排煙防火閥與排煙風機聯動，KH動作→KA7線圈通電→其動斷觸點（13、14）斷開→接觸器QAC線圈（A1、A2）失電→其主觸頭斷開主回路。
