問：

低壓配電系統是否應分消防電源備用毌線和確保電源備用母線？還是兩者可合并？有何依據？

答：

你好！很高興回答你的問題，希望對你有所幫助。

你所問的“消防電源備用毌線”和“確保電源備用母線”分別為消防類負荷和非消防類的重要負荷配電，可以理解為應急母線段和備用母線段。綜合《民用建筑電氣設計規范》JGJ 16-2008第7.2.1條第1款和第7.2.2條第1款，民用建筑的低壓配電系統應將照明、電力、消防及其它防災用電負荷分別自成系統。因此，消防配電自成系統應該沒有異議。

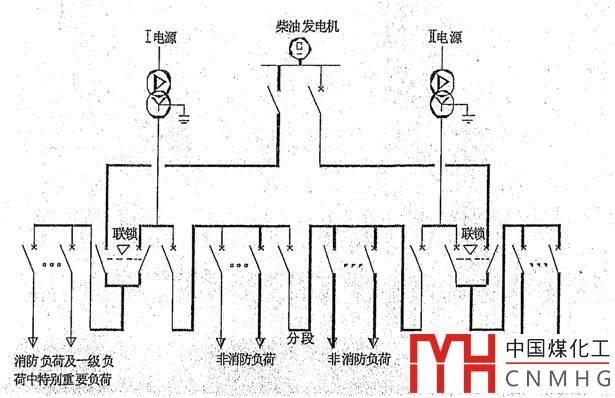

圖1 參考系統一

又根據《供配電系統設計規范》GB50052-2009第3.0.9條，備用電源的負荷嚴禁接入應急供電系統。條文中的“備用電源的負荷”屬于你所問的“確保電源備用母線”供電的負荷。因此，答案非常明確。該條是強制性條文，雖有爭議，但還要執行。但是經與該規范編制組有關專家溝通達成共識，電源可以共用，如共用柴油發電機組，但除電源外，兩個系統需分開。

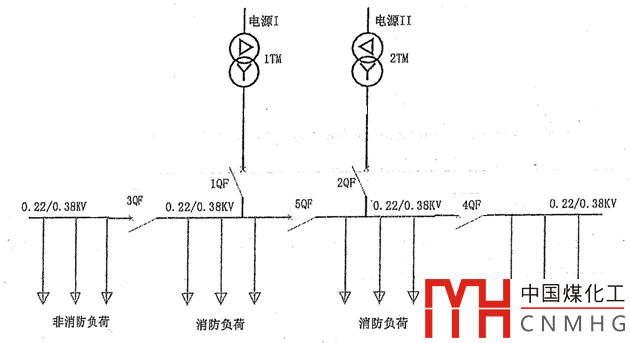

圖2 參考系統二

筆者認為，規范中所說的“自成系統”從本建筑內的第一級低壓配電系統開始分開，有條件電源分開更好，但代價會增大。

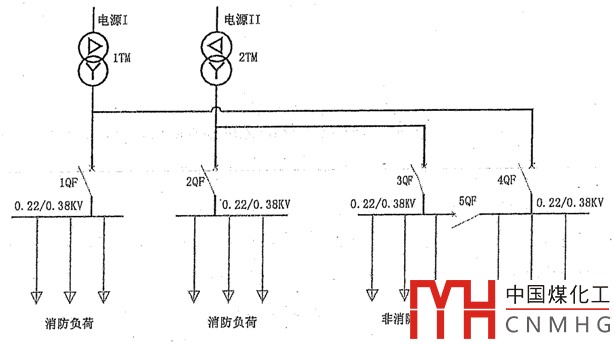

圖3 參考系統三

兩類系統分開設置符合負荷分組原則，便于管理、維護。也便于火災時消防隊員的救災指揮工作。

因此，消防配電系統與非消防的重要負荷配電系統需分開設置，獨立成系統。

上述三個參考系統方案各有優劣，詳見“炳華話電氣”BH Talk，2016年6月6日的文章“你的消防用電設備系統方案合適嗎？”。
