北京奧林匹克網球中心鉆石場地調研報告(一)
時間:2020-07-23
來源:炳華話電氣
瀏覽:
引言:鉆石球場,即中國網球公開賽(CHINAOPEN)中央球場,位于北京市國家網球中心,于2011年投入使用,建筑面積5萬多平方米,該場館外形似磚石,屋頂可開啟,由4片鋼板組成的“鉆石”頂棚采用了弓式拱架輕鋼結構專利技術。這座球場的硬件設施可與大滿貫賽任何一座中央球場相媲美,是可全天候進行文體活動的亞洲最大規模網球場館。
1 鉆石球場LED燈照明系統
鉆石球場的照明燈具采用了MUSCO630W/220V的LED燈,燈具數量為128套,沿著“可開合”頂棚的馬道布置了一圈。

圖1所使用的LED燈具

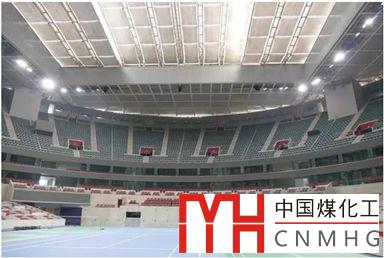

圖2鉆石場地全貌
鉆石球場的照明采用了計算機智能照明控制,只需在手機上下載對應的MUSCO照明控制app就能對整個鉆石球場的照明系統進行控制,可調光,與場內觀眾形成互動,開幕式時還可以與演出的照明聯網。最有特點的一種是燈光能隨著場地播放的音樂節奏變化而變化,展現出多種燈光效果,類似音樂燈光秀。

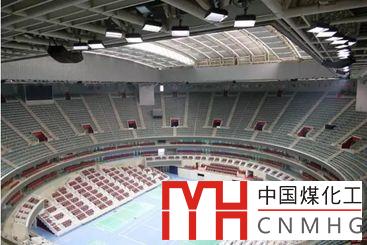

圖3可開啟屋頂關閉時的情形
場地主要技術參數:
-
主攝像機方向的垂直照度:2200lx
-
主攝像機方向的垂直照度的均勻度:Evmin/Evmax=0.86
-
一般顯色指數:Ra=75
-
相關色溫:Tk=5700K
2 場地照明配電系統的參數測量
進入到位于鉆石場地頂層的照明控制室,這里能用面板開關切換場地燈光模式,分為高清模式(100%)、中網模式(85%)、重大國際賽事模式(70%)、國家比賽模式(50%)、專業比賽模式(35%)和訓練模式,比較方便、直觀。

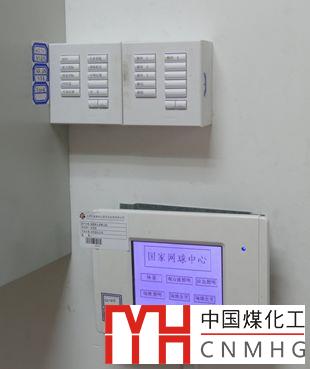

圖4面板開關和觸摸屏控制
打開照明配電柜,利用FLUKE多功能儀表對LED燈的參數進行測量。

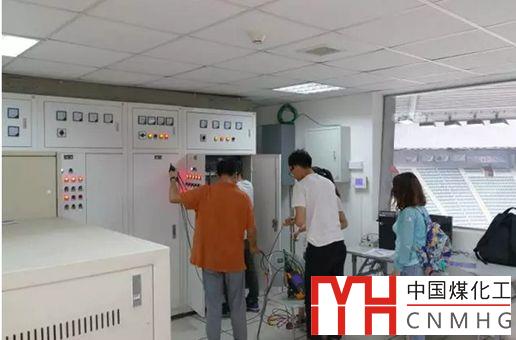

圖5測試現場
