電動汽車充電設施的諧波問題——電動汽車充電設施系統關鍵問題探討（八）
電動汽車充電設施系列講座已進入尾聲，今天是第八講——諧波問題。按照老規矩，我們先回顧前幾講的內容，便于大家整體了解系列講座內容。
-
電動汽車充電設施系統概述；
-
電動汽車充電設施的負荷等級；
-
電動汽車充電設施的負荷計算；
-
電動汽車充電設施的配比；
-
電動汽車充電設施是否需要設置專用變壓器？
-
電動汽車充電設施的消防問題；
-
電動汽車充電設施的諧波問題。
筆者對電動汽車充電設施的諧波問題做了試驗研究，圖1是試驗測試現場，分別對7kW單相交流充電樁和45kW直流充電設施進行測試，測試時充電設施在為北京某款電動汽車充電，就是說充電設施是帶載的。

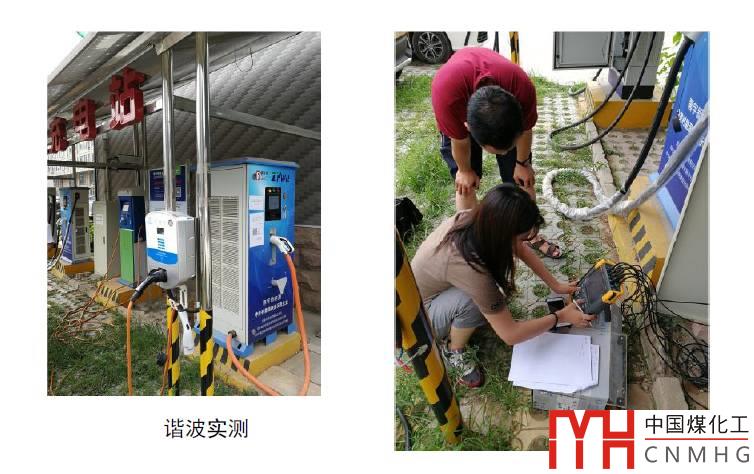

圖1 電動汽車充電設施諧波測試現場
1、單相交流充電樁
表1是7kW單相交流充電樁的測試數據，波形見圖2。由L1相為充電樁供電，啟動時（接通電源到穩態止）L1相電流為31.28A，N線上電流為37.0A。穩態時L1相電流為28.9A，電壓235.56V。
因此，可以看出，這款單相交流充電樁有如下特點：
1）由于諧波的存在，N線上電流大于相線，高出18.3%，需要引起大家注意；
2）啟動時的峰值電流倍數為31.28/28.9=1.08，只有穩態電流的8%。
表1 7kW單相交流充電樁
|
諧波次數 |
諧波電流(A) |
THDi(％) |
|
1 |
29 |
100 |
|
3 |
0.6 |
1.9 |
|
5 |
0.7 |
2.3 |
|
6 |
2.7 |
9.0 |
|
7 |
3.6 |
12.3 |
|
8 |
0.8 |
0.5~1.1 |
|
9 |
4.0 |
14 |
|
10 |
0.3 |
2.3 |
|
11 |
3.8 |
12.8 |
|
12 |
0.7~1.3 |
3.8 |
|
13 |
2.1 |
7.2 |
|
15 |
0.2 |
0.5 |
|
17 |
0.2 |
0.7 |

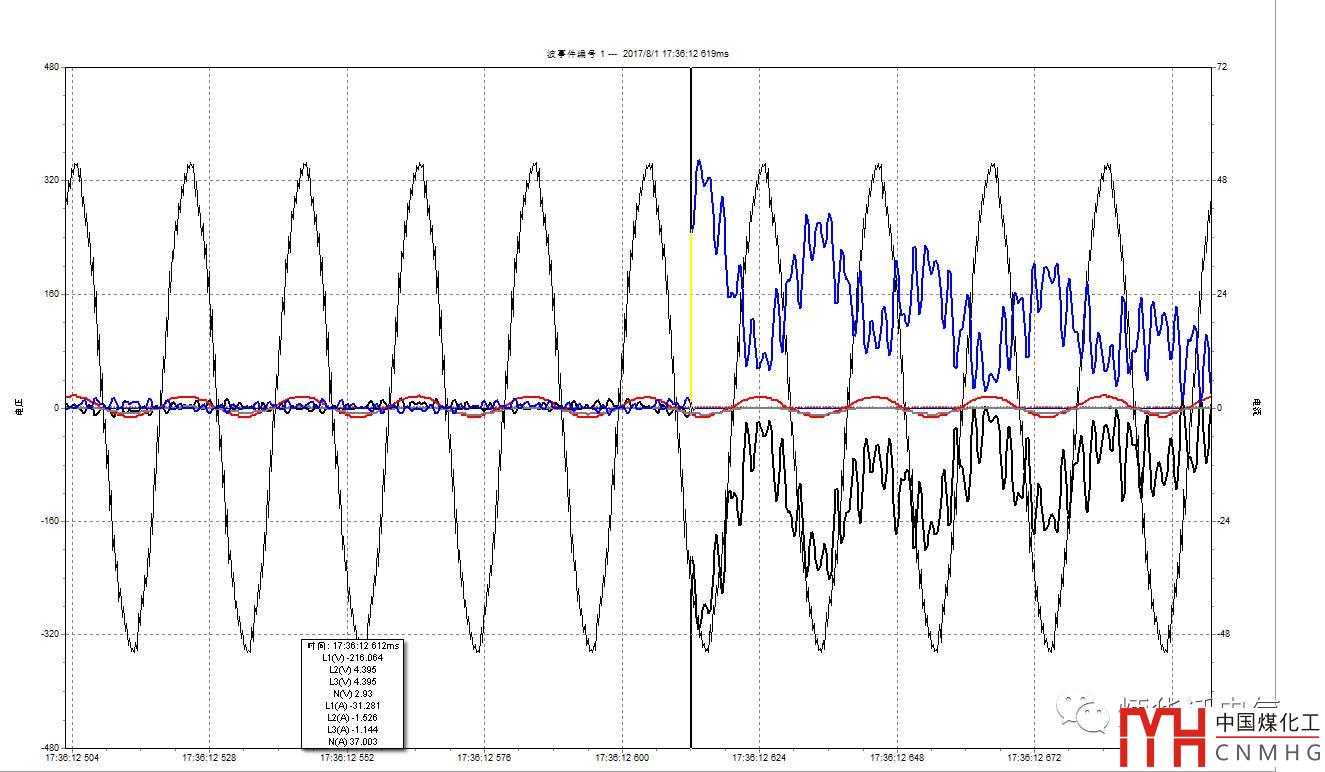

圖2 7kW單相交流充電樁的波形
2、直流充電設施
表2是45kW直流充電設施的測試數據，波形見圖3。穩態時電流、電壓如表3所示。
表2 45kW直流充電設施
|
諧波次數 |
L1-THDi(％) |
L2-THDi(％) |
L3-THDi(％) |
|
1 |
100 |
100 |
100 |
|
3 |
1.607 |
1.637 |
0.717 |
|
5 |
1.58 |
2.97 |
2.882 |
|
7 |
6.885 |
5.227 |
5.372 |
|
9 |
1.315 |
1.04 |
0.657 |
|
11 |
1.412 |
2.36 |
1.982 |
|
13 |
0.93 |
0.697 |
0.552 |
|
15 |
0.642 |
0.72 |
0.28 |
|
17 |
0.747 |
0.852 |
0.972 |
|
19 |
0.63 |
0.53 |
0.672 |

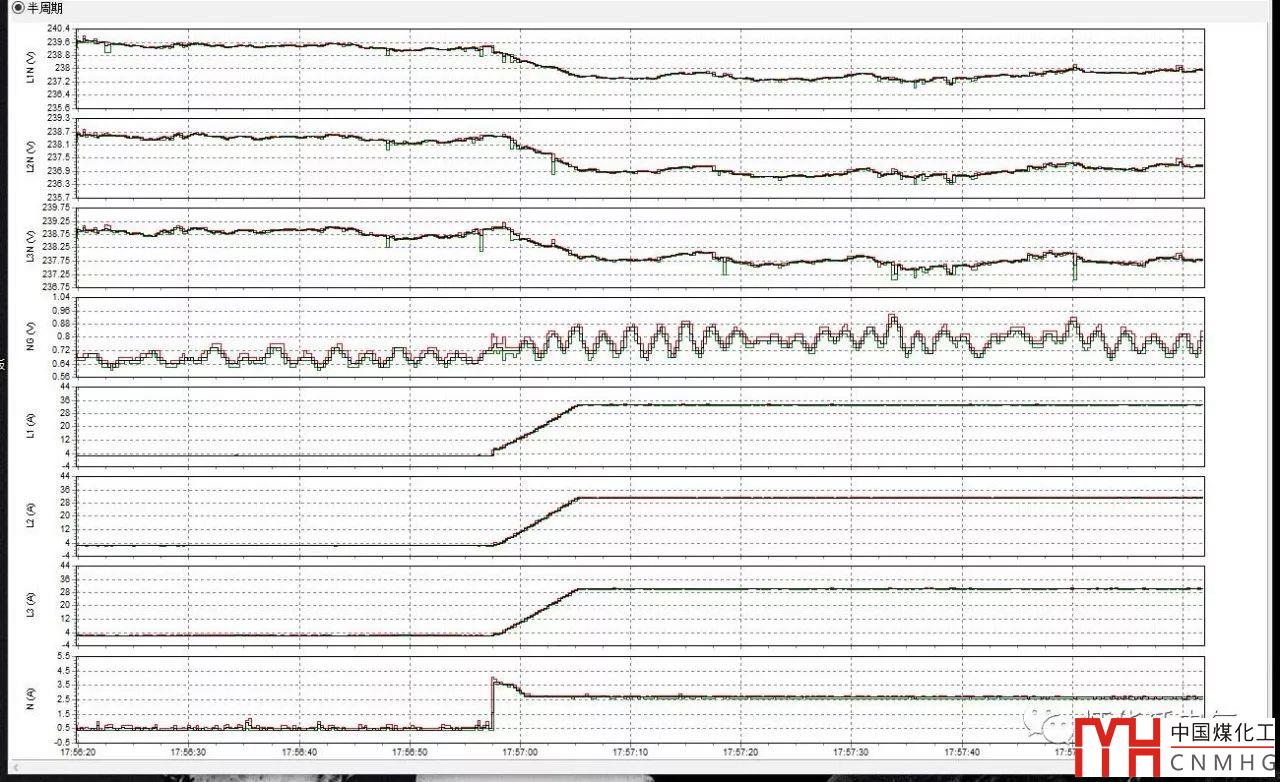

圖3 45kW直流充電樁的波形
表3 穩態時直流充電設施的電流、電壓
|
相位 |
電壓（V） |
電流（A） |
|
L1 |
237.32 |
33.5 |
|
L2 |
236.06 |
31.7 |
|
L3 |
236.76 |
30.3 |
因此，該款直流充電設施的諧波含量比上款交流充電樁的要小，似乎有悖常理！
3、說明
所測的諧波不僅僅是充電設施的，也包含充電設施所帶的負荷——電動汽車的諧波情況，后者是主要因素。希望大家能夠理解和注意！
