前面就醫療場所寫了幾篇短文，引起不少讀者濃厚的興趣。本文就醫療場所TN系統的間接接觸防護，聊聊其技術要求。
1、在1類醫療場所中額定電流不大于32A的終端回路，應采用最大剩余動作電流為30mA的剩余電流動作保護器作為附加防護。

1類場所在檢查、治療時傳感器、電極等接觸部件會接觸到病人軀體外部，甚至該接觸部件會侵入到軀體的內部。30mA的剩余電流動作保護器為附加防護，既然是附加防護，當然要有其他防護措施，如切斷電源。國標《建筑物電氣裝置第7-710部分:特殊裝置或場所的要求 醫療場所》GB 16895.24-2005/IEC60364-7-710:2002規定，對于IT、TN和TT系統，1類場所的約定接觸電壓UL不應超過25V(UL≤25V)，否則對病人會造成危害。

2、在2類醫療場所，如采用額定剩余動作電流不超過30mA的剩余電流動作保護(RCD)作為自動切斷電源的措施，應只用于下列回路：
a）手術臺驅動機構的供電回路；

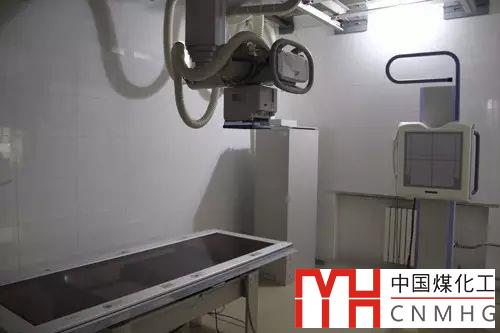

b）X光機的回路；
c）額定功率大于5kVA的大型設備的回路；
d）用于非維持生命的回路。

因此，2類場所用剩余電流動作保護的應用限制在較小的范圍內，其他可參考2016年10月27日的文章，《間接接觸防護：醫療IT系統的應用》。

3、在1類和2類醫療場所內，根據本條的要求裝用剩余電流動作保護器(RCD)時，應按可能產生的故障電流的特性選用A型或B型的剩余電流動作保護器(RCD)。

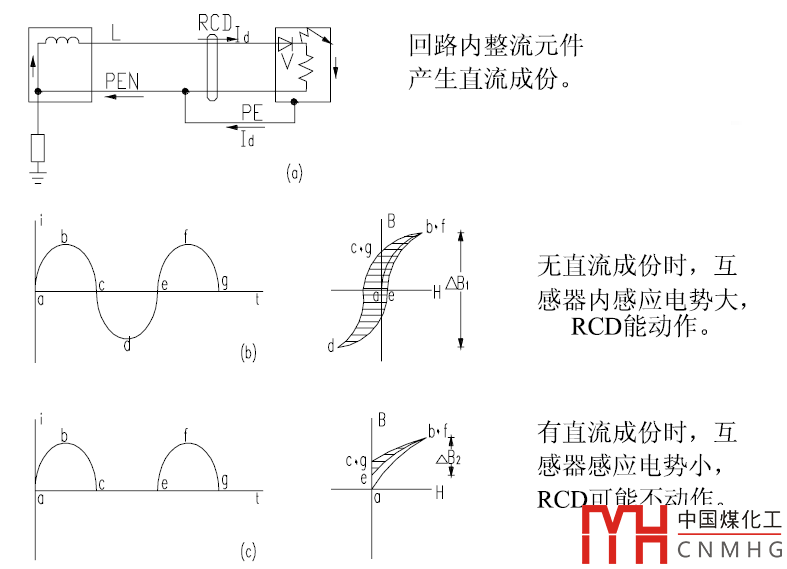

我們常用的RCD大多是AC型，適用于交流，其零序電流互感器具有高導磁性和良好的線性,其檢測正弦波電流非常好，但遇到直流則可能會拒動。因此，適用于直流成分的RCD應運而生，A型是防脈動直流的，B型是防平滑直流。醫療用電設備包含許多電子電路，如二極管整流、可控硅等,這些電路會使電流波形失真,接地故障時電流包含一定成分的直流分量，AC型的RCD難以勝任，只能從A、B型中選擇。
