超高層建筑中的特殊用電負荷，“超高層建筑電氣設計與研究”系列講座 第二講
今天繼續開講，“炳華話電氣”BHTalk與EEO聯合舉辦的《超高層建筑電氣設計與研究》系列講座，現在是第二講，超高層建筑中的特殊負荷，歡迎收看。
上面的圖片是CCDI超高層建筑作品，據相關機構統計，CCDI設計的超高層建筑數量居國內三甲，成績突出。
全文強制性規范《建筑電氣及智能化通用規范》（征求意見稿）指出，超高層建筑存在特級負荷，如表1所示。
表1 負荷等級
|
用電負荷 分級 |
用電負荷分級依據 |
適用的建筑物 |
用電負荷名稱 |
|
特級 |
1）中斷供電將危害人身安全、 造成人身重大傷亡； |
高度 150m及以上的建筑物 |
消防系統用電、安防系統用電、應急照明、航空障礙照明 |
|
2）中斷供電將在經濟上造成特別重大損失； |
|||
|
3）在建筑中具有特別重要作用及重要場所中不允許中斷供電的負荷。 |
|||
|
一級 |
1）中斷供電將造成人身傷害； |
值班照明、警衛照明、主要通道及樓梯間照明、客梯用電、排污泵、生活水泵用電 |
|
|
2）中斷供電將在經濟上造成重大損失； |
|||
|
3）中斷供電將影響重要用電單位的正常工作，或造成人員密集的公共場所秩序嚴重混亂。 |
高 度 超 過 100m ， 小 于150m 的建筑物 |
消防系統用電、安防系統用電、應急照明、值班照明、警衛照明、航空障礙照明用電、主要通道及樓梯間照明用電、客梯用電、排污泵、生活水泵用電 |

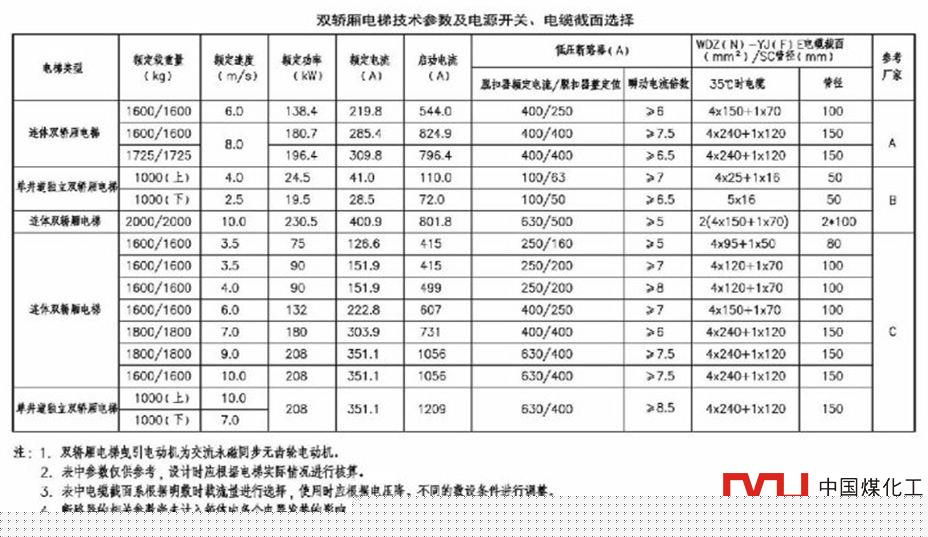

超高速電梯、雙轎廂電梯是超高層建筑里最典型的特殊負荷，由于這些電梯的機房在樓上，而上樓的變壓器受到運輸?shù)南拗破淙萘恳话阍?250kVA及以下，因此，較變壓器容量相比，電梯容量很大，且頻繁啟動。
CCDI設計的深圳平安金融中心項目采用了超級雙轎廂電梯 (Super Double Deck)：
-
1個井道有2臺轎廂同時運行；
-
1部電梯可同時服務2個相鄰樓層；
-
通過一個剪刀狀裝置連接同一電梯井道的上下兩個轎廂，可根據樓層高度的不同自動調節上下轎廂距離。
中國第一高樓上海中心采用的超高速電梯創世界紀錄，高達18m/s，時速近65km/h，相當于城市中的汽車行駛速度。從B2抵達119層觀景臺只要55s，是世界 上最快電梯。
感謝各位朋友收看，第三講再見！
