關于風機控制，本信息已經做過兩次講解，分別如下：

今天接著講自動控制。風機只有手動控制還是不完整的，而有自動控制一定要設手動控制。當自動控制失靈時，手動控制還可以繼續工作。同時，調試、維護也需要手動控制。

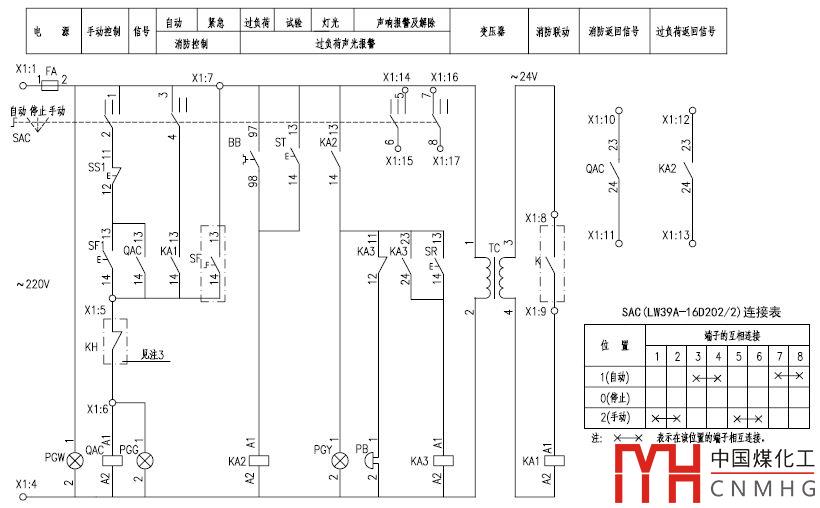

圖1 排煙、加壓風機控制圖

圖1以排煙、加壓風機為例說明自動控制與手動控制。圖中SAC為多位開關，也就是俗稱的轉換開關，實現手動、自動轉換。當SAC在手動位置時，按鈕SF1啟動風機，SS1停止風機，相關原理在4月25日的文章中已經說明；當SAC在自動位置時，自動控制通過中間繼電器KA1（13-14）實現，火災時，消防聯動模塊無源動合觸點K閉合，使中間繼電器線圈KA1通電，其動合觸點KA1閉合，接觸器線圈QAC通電，接通主回路，風機啟動。

示例中按鈕SF是消防緊急啟動按鈕，當消防模塊自動控制失效時，由SF緊急啟動，該按鈕設置消防控制室的消防聯動控制臺上，硬拉線到現場風機控制箱，可靠性比較高。

圖中其他功能為附屬功能，本講主要講自動控制，在此不贅述附屬功能。

這樣是否明白如何實現自動控制呢？
