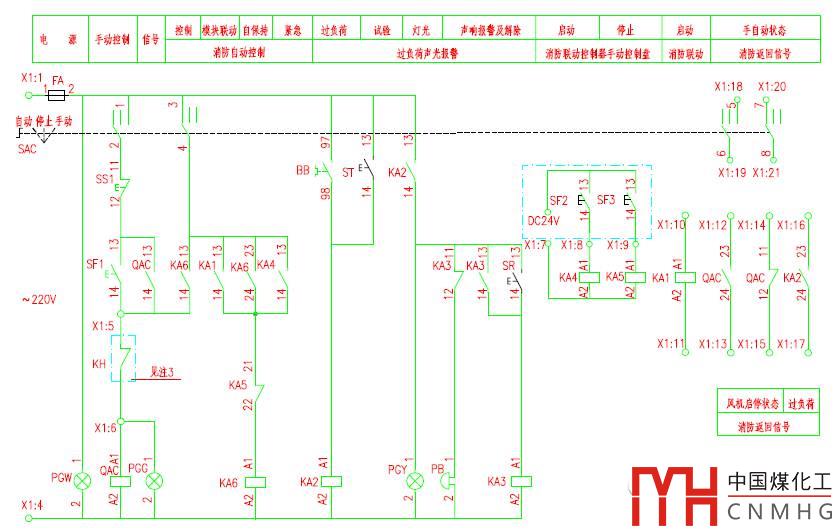

眾所周知，280°排煙防火閥的常開觸點串接在排煙風機接觸器控制回路中,如圖1所示。當火災時，排煙防火閥因火燒熔斷，KH常閉觸點斷開,連鎖排煙風機控制回路斷電，排煙風機停機。該控制圖為國家標準圖集——《常用風機控制電路圖》，從99版沿用至今，取得較好的效果。

圖1 排煙風機控制圖

最近，有位專家在某建筑物屋頂遇到排煙防火閥帶電，不慎遭遇電擊。發現防火閥接線盒處有漏水現象。于是該專家經過研究，將KH通過24V控制電源經中間繼電器控制接觸器線圈，有效地解決了電擊問題。

對于這個問題，筆者稍微展開一下，說明電擊防護的措施。《Low-voltage electrical installations - Part 4-41: Protection for safety - Protection against electric shock（低壓電器設備--第4-41部分:安全防護--電擊防護）》IEC 60364-4-41:2005給出了電擊防護的措施，主要有：

1. 自動切斷電源；

2. 雙重絕緣或加強絕緣；

3. 電氣分隔；

4. 特低電壓系統；

5. 附加保護。

上述解決方案采用了特低電壓系統ELV，符合IEC的要求。但是，解決電擊問題還有其他方法，僅用ELV不能完全解決問題，因?yàn)殡妱?dòng)機為380V的額定電壓，同樣存在因漏水而帶電問題，不可能將電動機也改為24V吧！

上述措施中的a~d+e是比較完善的保護，即除自動切斷電源、雙重絕緣或加強絕緣、電氣分隔、特低電壓系統外，還要采用RCD、輔助等電位聯結。

當然，防水一定要解決好，這是安裝問題，施工質量問題，如果防水問題解決不好，即使采用24V也不一定安全！
