東西雖小,但是人人都離不開它!——聊聊插座那些事
聊聊插座那些事
插座是非常常見的低壓電器,人人都離不開它,辦公室、商場、醫院、學校等等幾乎所有的建筑物和場所都要使用它,沒有它或者它的數量比較少就會感覺到諸多的不方便。
插座對于電源來說是負荷,但這個負荷是不確定的,與所接設備有關;對于用電設備來說,它又是電源。因此小小的插座玩轉生活、工作品味。
1、插座的分類和技術指標
插座執行我國《家用和類似用途插頭插座》GB 2099系列產品標準、《家用和類似用途三相插頭插座—型式、基本參數和尺寸》GB/T1003-2016等標準,電壓等級為單相220V或三相380V。額定電流常見的有10A和16A。插座上的插孔大小、位置、功能在標準中有相關的要求,參見圖1。

圖1 插座插孔
(圖中:1——中性線;2——相線;3——PE線)
從世界范圍來看,歐盟、北美、英聯邦國家、中國、 日本等國家和地區有各自不同的標準, 因此經常出國的朋友會帶電源轉換插頭,幫助你的手機、相機等充電使用。

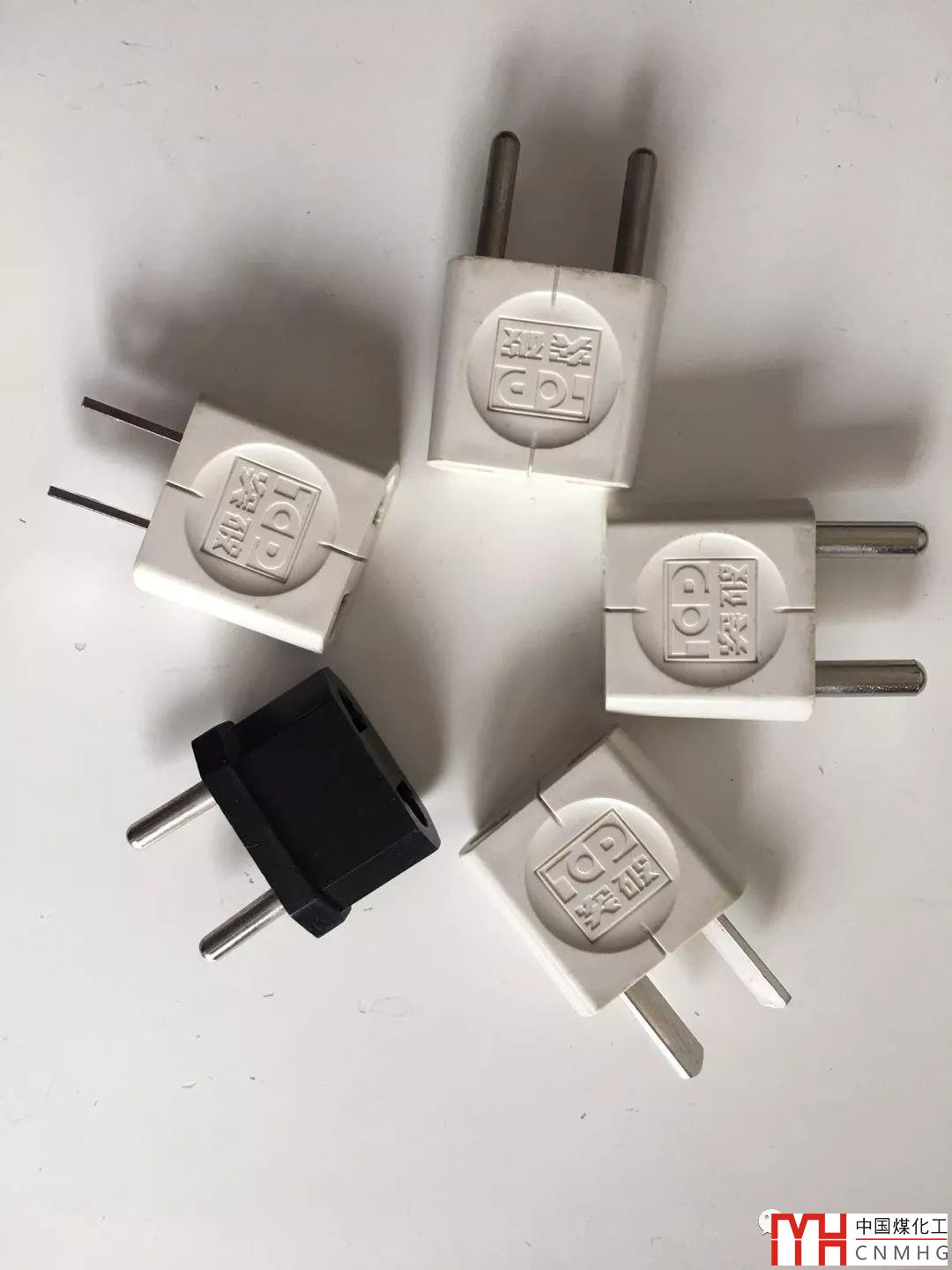

圖2 不同國家和地區的插頭

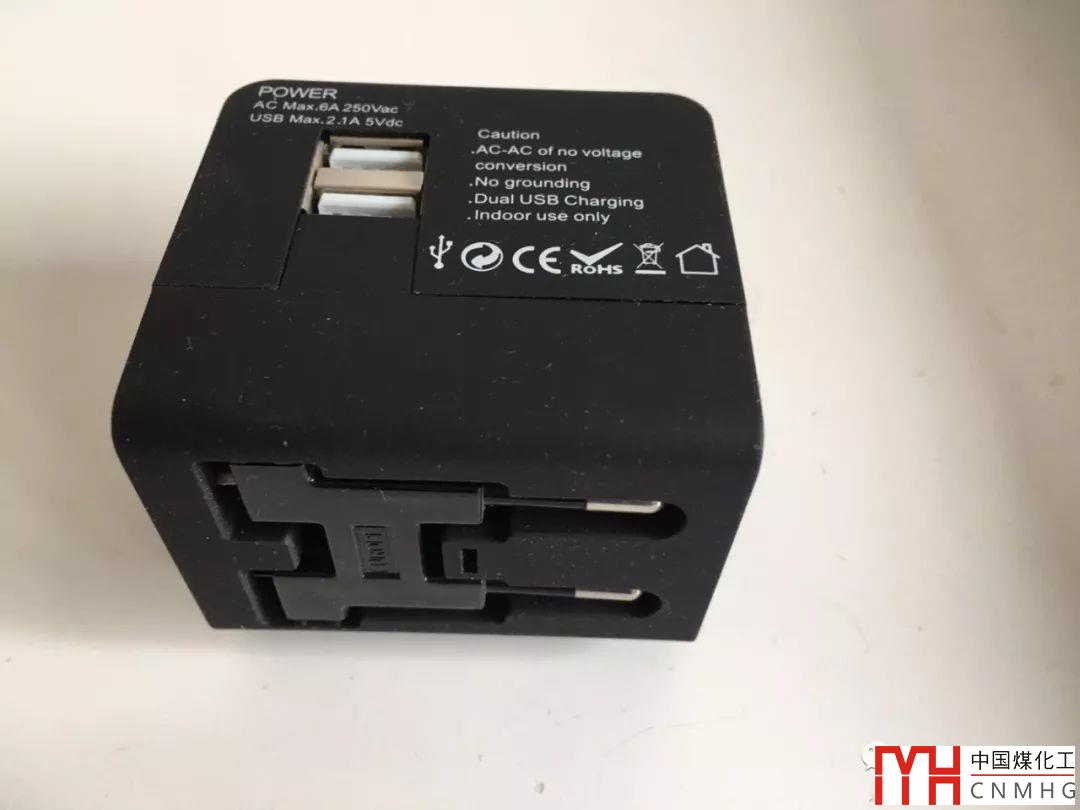

圖3 萬能插頭,走遍世界的神器
2、插座安裝的位置
插座安裝的位置可以從幾個方面考慮:
1)功能或工藝要求
按照工藝布置和功能需求布置插座。例如,酒店客房在床頭柜、寫字臺、電視墻、酒吧臺、落地?zé)舻忍幉贾貌遄?。其他?chǎng)所也有類似的需求,但是不一定有工藝布置圖,這就需要設計師有生活的經驗和感悟,合理的布置插座,方便使用者使用。

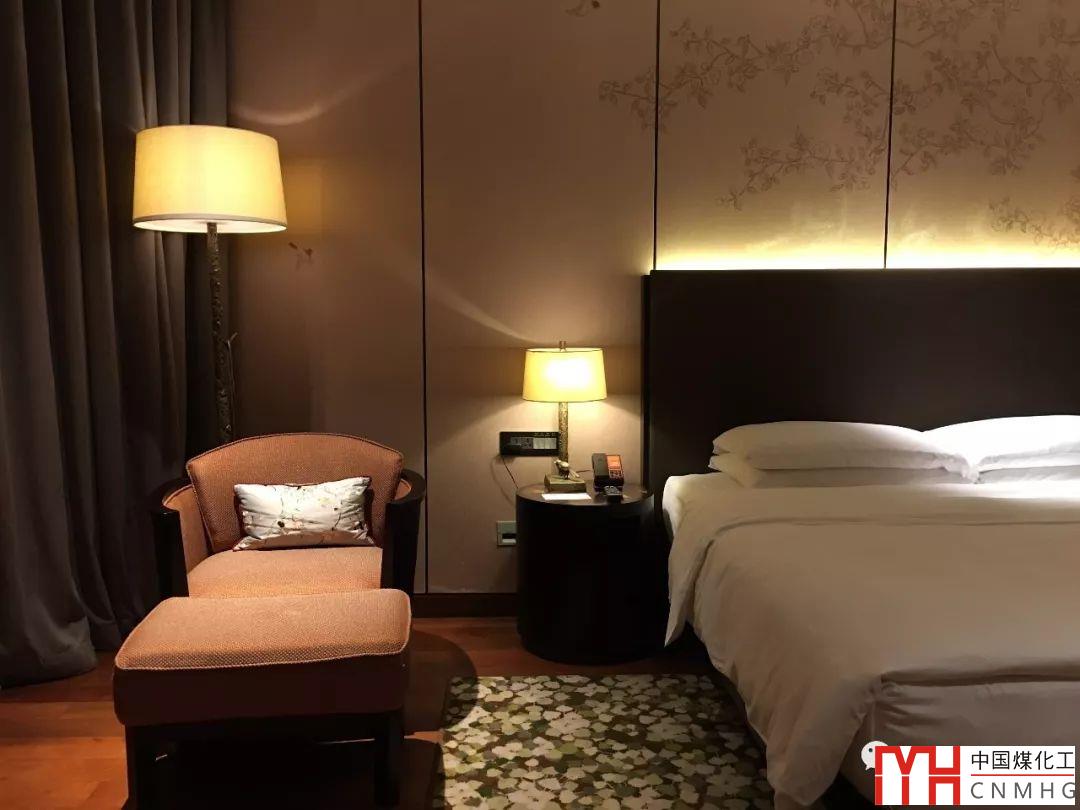

圖4 按功能、工藝要求布置插座
2)高度要求
大多數情況插座安裝高度據地面0.3米。但是也有特殊情況,舉例如下:
分體式空調、排油煙機、排風機、電熱水器電源插座底邊距地不宜低于1.8m;
廚房電炊具、洗衣機電源插座底邊距地宜為1.0m~1.3m;
柜式空調、冰箱及一般電源插座底邊距地宜為0.3m~0.5m。
以上是《住宅建筑電氣設計規范》 JGJ242-2011的規定。

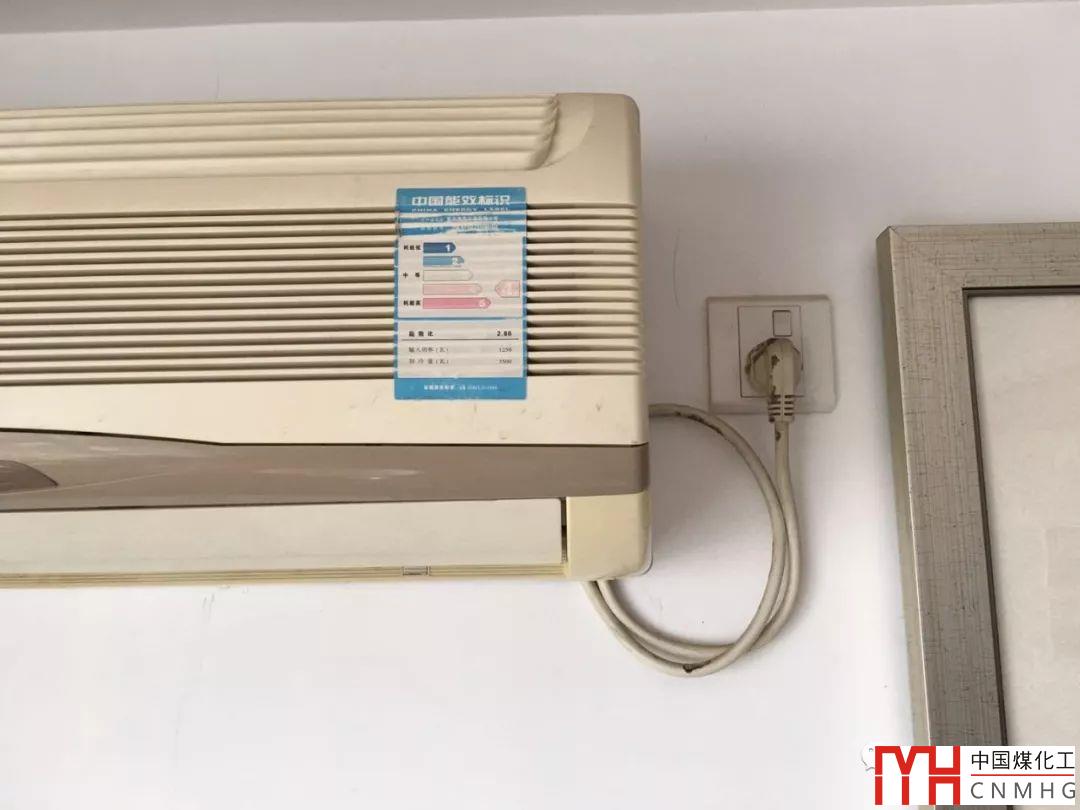

圖5 分體空調用插座

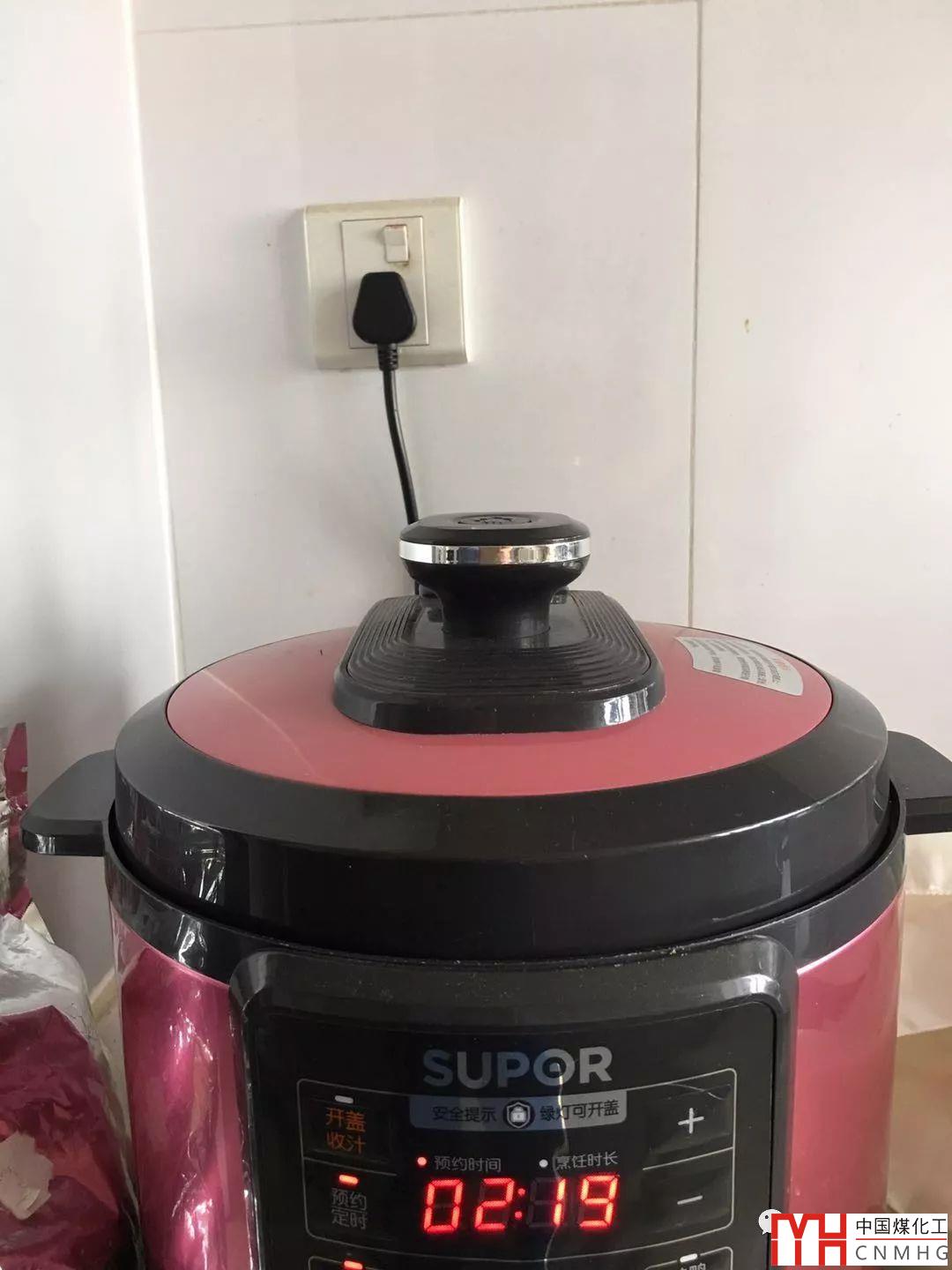

圖6 廚房插座
而《教育建筑電氣設計規范》JGJ310-2013第5.2.4條規定,中小學、幼兒園的電源插座必須采用安全型。幼兒活動場所電源插座底邊距地不應低于1.8m?!锻袃核?、幼兒園建筑設計規范》JGJ39-2016也有類似的規定,托兒所、幼兒園的房間內應設置插座,安裝高度不應低于1.8m。
……
因此,不同場所、功能的插座,其安裝高度應參見相關標準。
3)位置要求
一般情況,要求插座距門邊、窗邊、墻邊等不小于200mm,具體結合工藝、功能要求進行布置。
4)其他要求
對插座還有其他一些要求,由于插座用途較廣,不能一一列舉。
衛生間等處應設置防濺水插座;
地面插座應具有防機械損傷和防水能力。

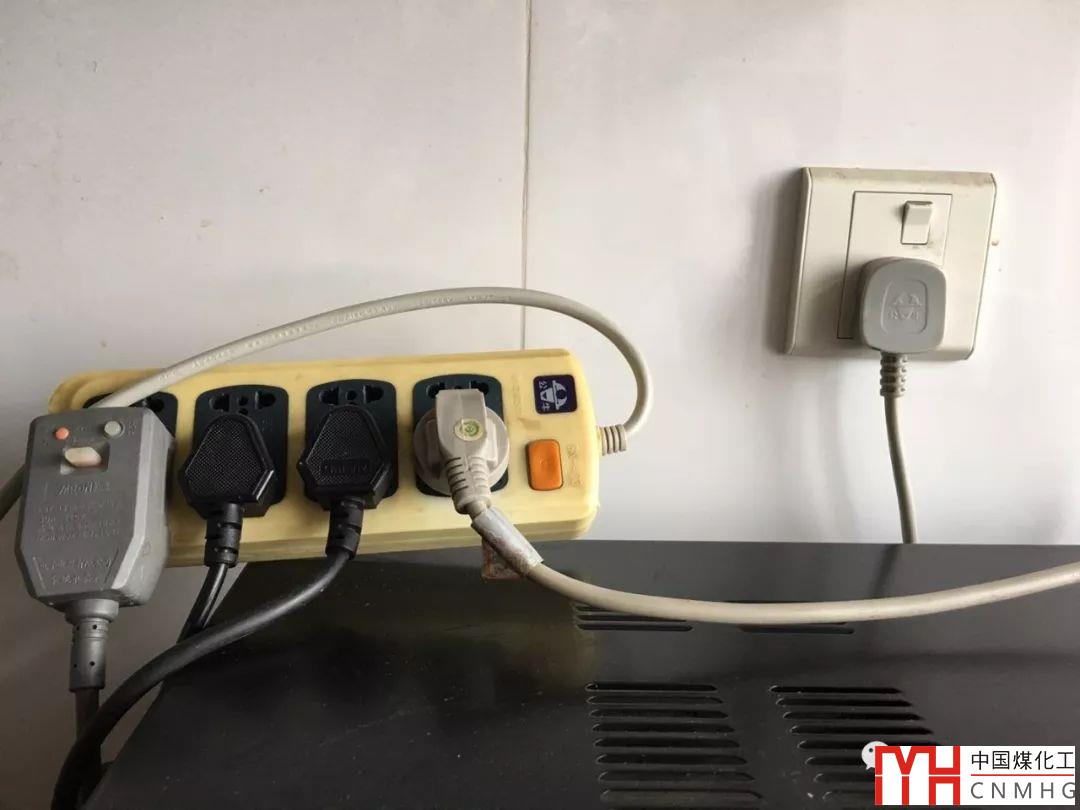

圖7 插座數量不足,采用接線板,隱患較多
(未完待續)
-
