閑聊電力線路合理輸送功率和距離
時間：2020-07-27
來源：炳華話電氣
瀏覽：

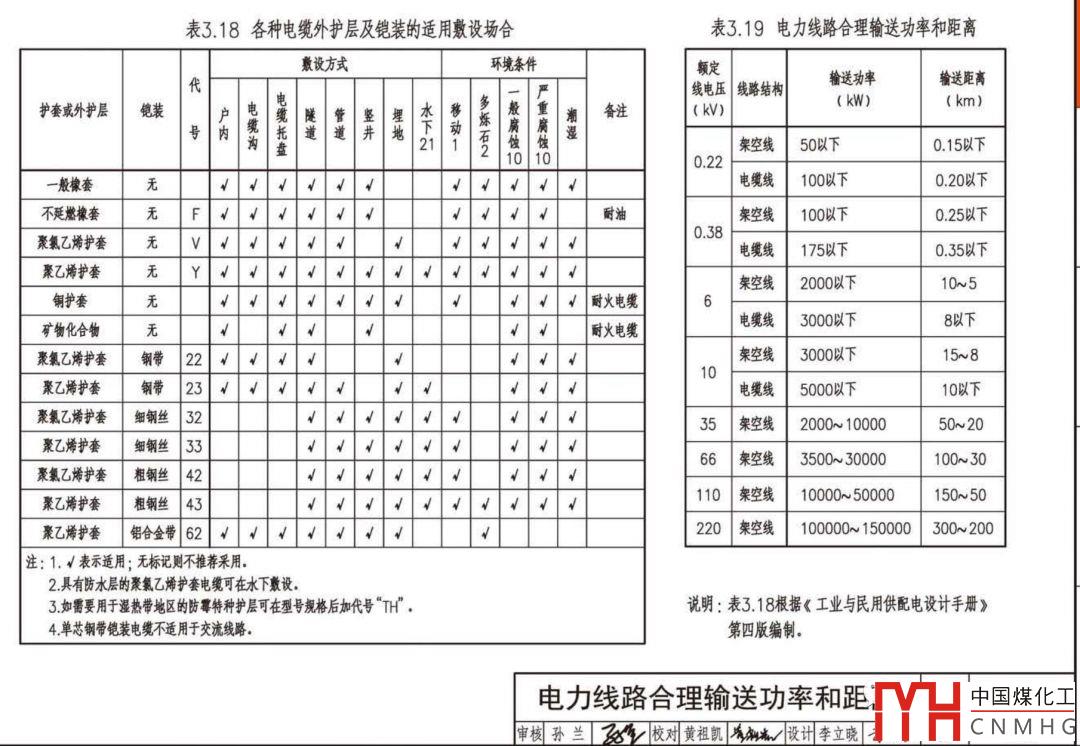

新版本的《建筑電氣常用數據》19DX101-1有電力線路合理輸送功率和距離選用表，如下圖所示，上一版本也有該內容。
稍加處理，不同電壓等級的電力線路輸送功率和輸送距離經數據處理為合理的負荷矩，即功率*距離，單位kW.km，如下表所示。
| 額定線電壓（kV） | 線路結構 | 最大輸送功率（kW) | 最長輸送距離 | 最大輸送負荷矩（kW.km） | |
| 最大 | 最小 | ||||
| 0.22 | 架空線 | 50 | 0.15 | 7.5 | 7.5 |
| 電纜 | 100 | 0.2 | 20 | 20 | |
| 0.38 | 架空線 | 100 | 0.25 | 25 | 25 |
| 電纜 | 175 | 0.35 | 61.25 | 61.25 | |
| 6 | 架空線 | 2000 | 10~5 | 20000 | 10000 |
| 電纜 | 3000 | 8 | 24000 | 24000 | |
| 10 | 架空線 | 3000 | 15~8 | 45000 | 24000 |
| 電纜 | 5000 | 10 | 50000 | 50000 | |
| 35 | 架空線 | 2000~10000 | 50~20 | 500000 | 40000 |
| 66 | 架空線 | 3500~30000 | 100~30 | 3000000 | 105000 |
| 110 | 架空線 | 10000~500000 | 150~50 | 75000000 | 500000 |
| 220 | 架空線 | 100000~150000 | 300~200 | 45000000 | 20000000 |

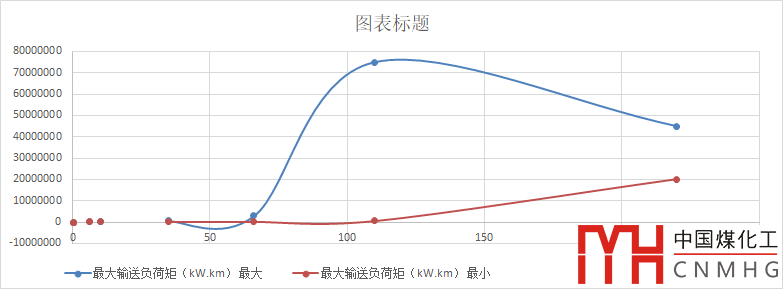

上表用曲線表示如下，更為直觀。
最后需要說明，這是最大限值，實際使用時還需考慮其他因素，一般要低于表中限值，不可僅用此表。
參考文獻：全面升級的國家標準圖集《建筑電氣常用數據》19DX101-1；
