《民用建筑統一設計標準》50352-2019于2019年3月13日發布，同年10月1日實施，涉及到電氣專業有些條款值得注意。本文談談超高層建筑電氣豎井的設置，供大家共同學習。

該標準第8.3.5條第2款規定，250米及以上的超高層建筑應設2個及以上的強電豎井，宜設2個及以上的弱電豎井。該規定與筆者對40多棟超高層建筑的調查相吻合，調查及總結表明：

超高層建筑的電氣豎井可以概括如下：

1、強電豎井建議不少于2個，有條件時高壓線路、應急線路單獨設豎井；

2、強電豎井的面積平均值為6m2，低壓豎井面積建議在6m2~8m2，高壓豎井面積建議不小于4m2；

3、弱電豎井建議也不少于2個，其面積平均值為7.3m2；

4、電氣豎井占核心筒面積比較小，井筒比平均值為4.2%，建議井筒比在3%~8%。

5、建筑高度越高，電氣豎井的總面積也越大，井筒比越大。

圖1 超高層建筑電氣豎井調查

詳見：揭秘超高層建筑的重要數據！

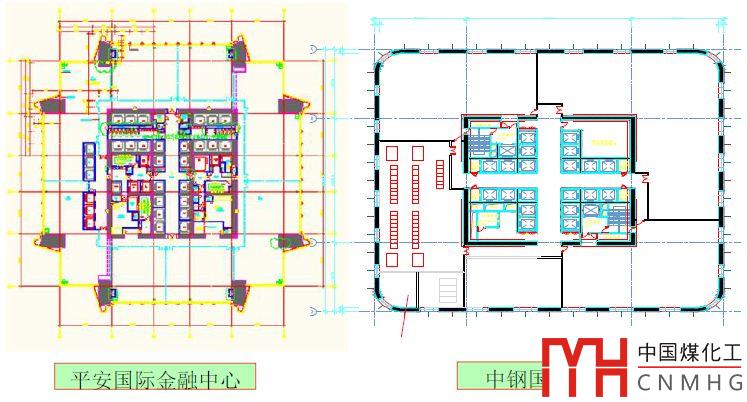

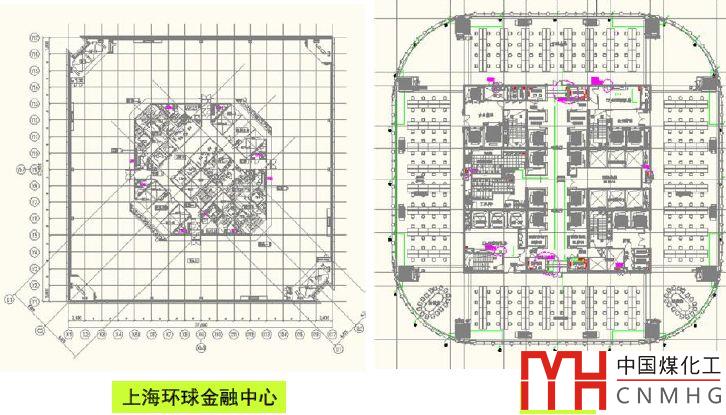

列舉幾例加以說明，上海環球金融中心、中國尊、平安國際金融中心、中鋼國際廣場均符合該標準的規定。

圖2 舉例說明

因此，合理電氣豎井數量和面積關系到電氣系統的合理性、確定核心筒的大小、面積的有效利用，是一件比較大的基礎工作。
