說說電纜的載流量！

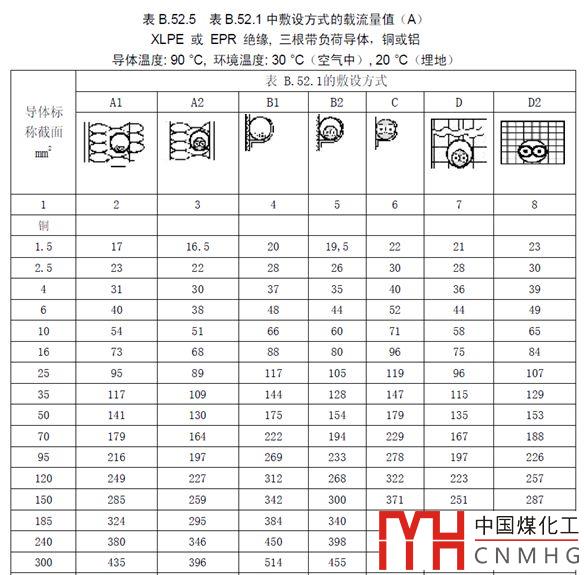

現行國家標準GB 16895.15-2014/IEC 60364-5-52：2009《低壓電氣裝置 第5-52部分：電氣設備的選擇和安裝布線系統》對布線系統有明確規定，很多因素會影響電纜的載流量。下面一一介紹！
A1:絕緣導體或單芯電纜穿導管敷設在隔熱墻內；
A2:多芯電纜穿導管敷設在隔熱墻內；
B1:絕緣導體或單芯電纜穿導管敷設在木質或磚墻c面上，或與墻間距小于0.3倍導管直徑；
B2:多芯電纜穿導管敷設在木質或磚墻c面上，或與墻間距小于0.3倍導管直徑；
C:單芯或多芯電纜-固定在木質或磚墻c上，或離墻間距小于0.3倍電纜外徑；
D:多芯電纜穿管埋地敷設或敷設在埋地電纜管槽中；
D2：帶護套單芯或多芯電纜直埋地敷設，無附加機械保護 。

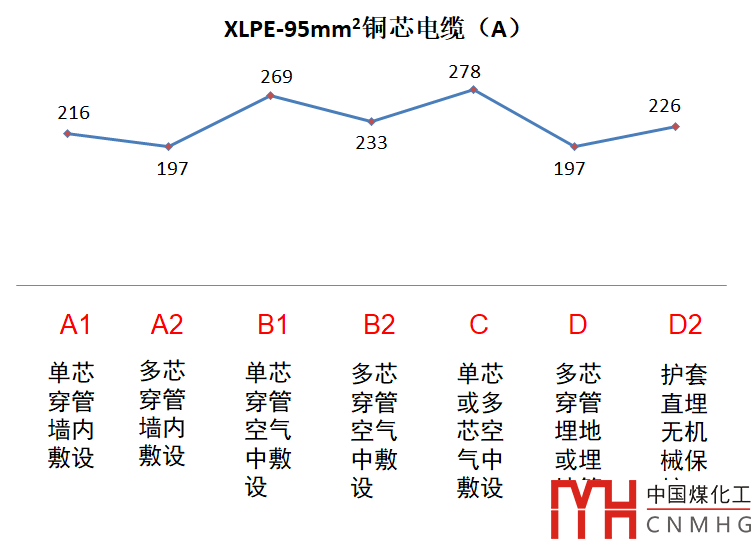

以XLPE-95mm2為例，敷設方式、導體芯數等都影響載流量（如下圖）。
上圖所示，多芯XLPE穿管空氣中敷設的載流量＞多芯XLPE穿管墻內敷設的載流量＞多芯XLPE穿管埋地或埋地管槽敷設時的載流量。

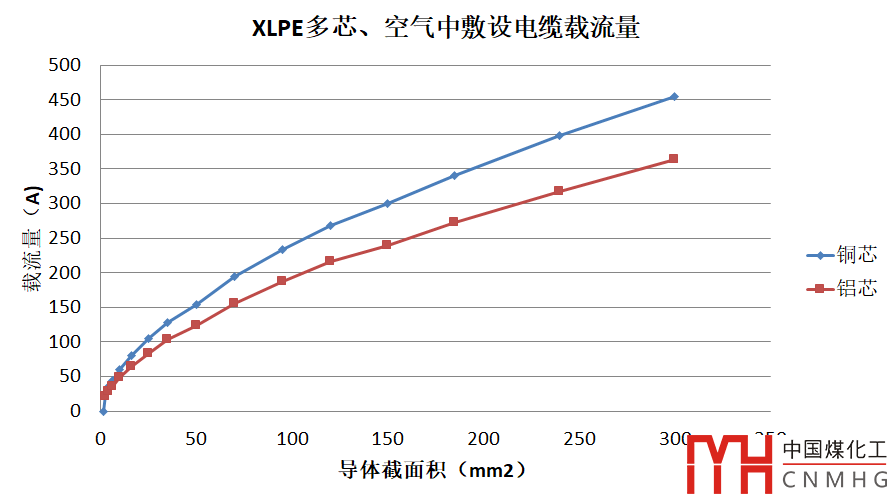

上圖所示，銅芯電纜比同規格的鋁芯電纜有更大的通流能力，電纜截面積越大，兩者差別也越大。
下表是PVC電纜和XLPE電纜的載流量（A)。
|
敷設方法 |
截面mm2 |
帶負荷導體數和絕緣類型 |
|||
|
兩根PVC |
三根PVC |
兩根XLPE |
三根XLPE |
||
|
D1/D2 |
銅 |
||||
|
1.5 |
22 |
18 |
26 |
22 |
|
|
2.5 |
29 |
24 |
34 |
29 |
|
|
4 |
38 |
31 |
44 |
37 |
|
|
6 |
47 |
39 |
56 |
46 |
|
|
10 |
63 |
52 |
73 |
61 |
|
|
16 |
81 |
67 |
95 |
79 |
|
|
25 |
104 |
86 |
121 |
101 |
|
|
35 |
125 |
103 |
146 |
122 |
|
|
50 |
148 |
122 |
173 |
144 |
|
|
70 |
183 |
151 |
213 |
178 |
|
|
95 |
216 |
179 |
252 |
211 |
|
|
120 |
246 |
203 |
287 |
240 |
|
|
150 |
278 |
230 |
324 |
271 |
|
|
185 |
312 |
258 |
363 |
304 |
|
|
240 |
361 |
297 |
419 |
351 |
|
|
300 |
408 |
336 |
474 |
396 |
|

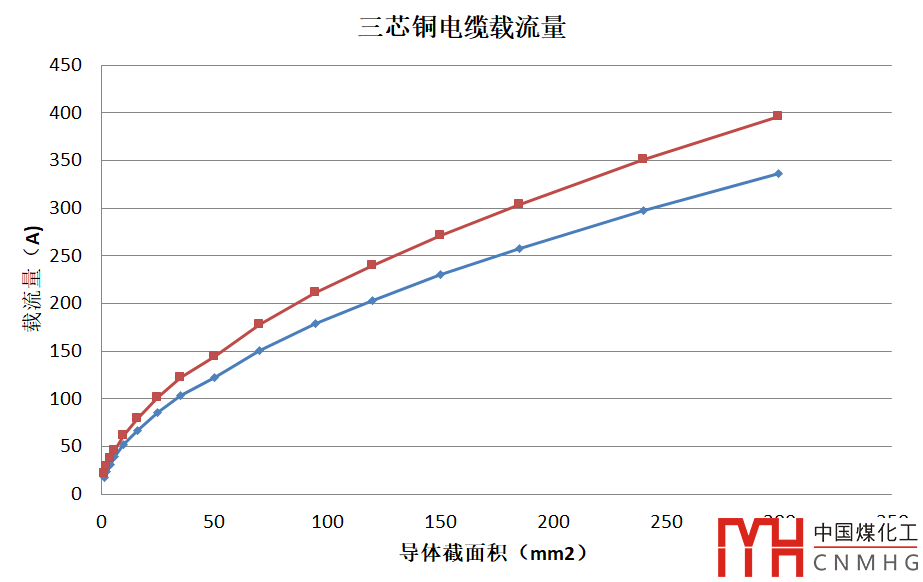

上圖以三芯銅電纜為例，XLPE電纜比PVC有更大的通流能力，電纜截面積越大，兩者差別也越大。

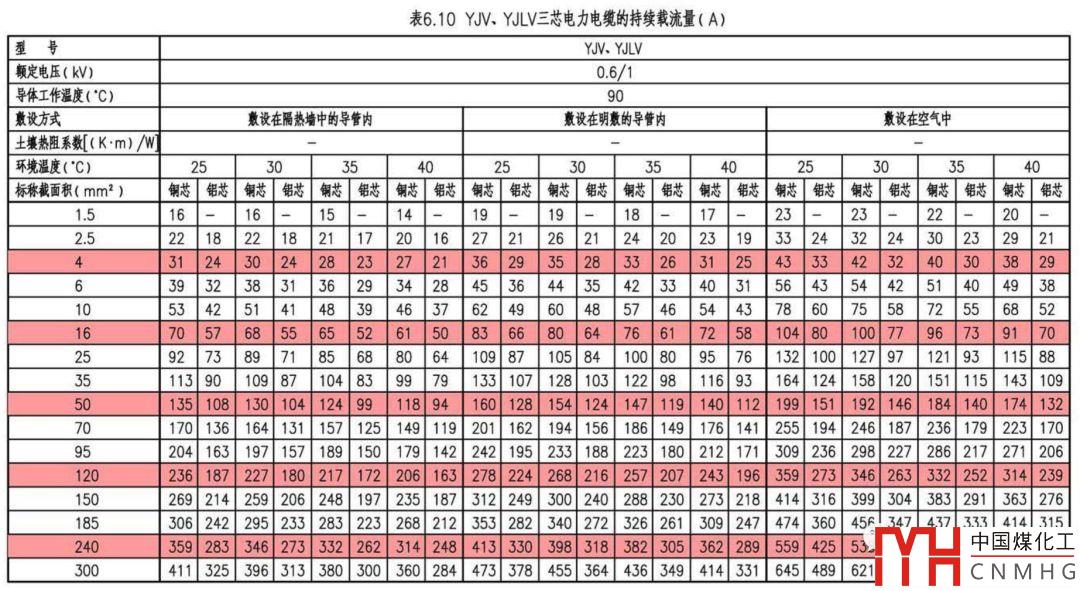

標準中規定較多，篇幅過長。為了工程應用，19DX101-1《建筑電氣常用數據》給出不同電纜、不同敷設方式的載流量。下表為YJV的載流量。
通過以上分析，可以得出以下結論：
-
電纜的敷設方式對載流量有較大的影響；
-
銅芯電纜比鋁芯電纜有更大的通流能力；
-
XLPE電纜比PVC有更大的通流能力。
