說說民用建筑供配電系統里的級數（上）

本文的級數不是數學、分析學中的概念，而是建筑電氣中的概念，但目前尚沒有明確的級數定義。從字面上理解，級數是分級的數量。什么分級呢？在民用建筑供配電系統中有多個不同的概念。且聽下面一一道來。

1、電壓級數

民用建筑中，高壓系統電壓等級不超過2級，大多數情況只有一級，10kV、或20kV。少數情況有兩級，35kV、10kV，或10kV，6（3）kV。后者常用于高壓用電設備的配電，如6kV的冷凍機組。極其少數在民用建筑中有110kV電壓等級，即使有也是電力公司的產權及管理。

除ELV外，低壓系統的電壓等級只有一級，就是大家熟知的220/380V。

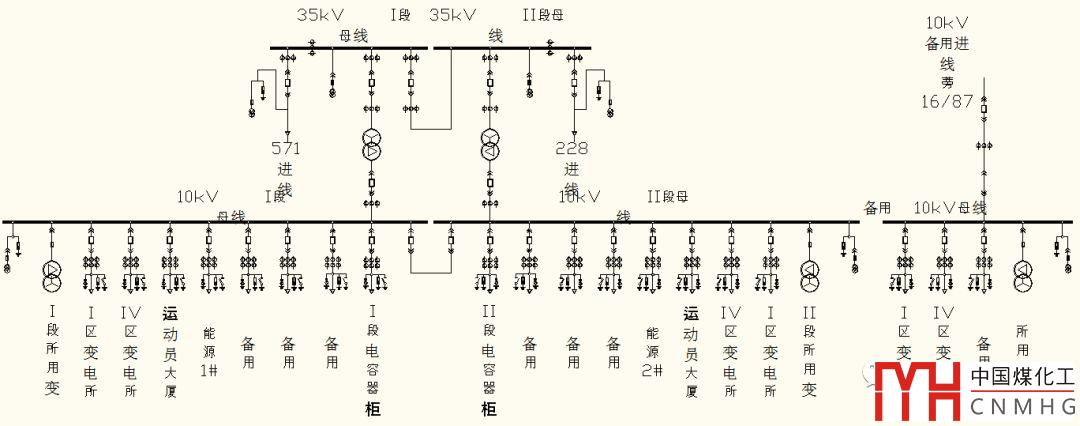

圖1 上海八萬人體育場兩級電壓分別為35kV和10kV

（注：本圖是該體育場改造之前的系統）

2、配電級數

民用建筑中配電級數遵循“高2低3”原則，即高壓配電級數不超過2級，低壓配電不超過3級。有規范為證，《供配電系統設計規范》GB 50053-2009第4.0.6條規定，供配電系統應簡單可靠，同一電壓等級的配電級數高壓不宜多于兩級；低壓不宜多于三級。

首先說明配電級數，要搞清楚配電級數之前要明白什么是配電？配電是在電力系統中直接與用戶相連并向用戶分配電能的環節。配電一般不會從變電所直接為用電設備供電的，而是按區域、負荷性質、負荷類別等逐級配電，因此有了配電級數的概念。

高壓配電級數不多于2級，主要原因如下：

1）簡化供配電系統，配電層次過多，不便管理和操作；

2）系統可靠性下降，因為配電級數多了，串聯元件也多，元件故障和操作錯誤而產生事故的可能性也隨之增加；

3）配電級數過多，繼電保護無法滿足保護選擇性要求，因為10kV繼電保護時限級數只有兩級。

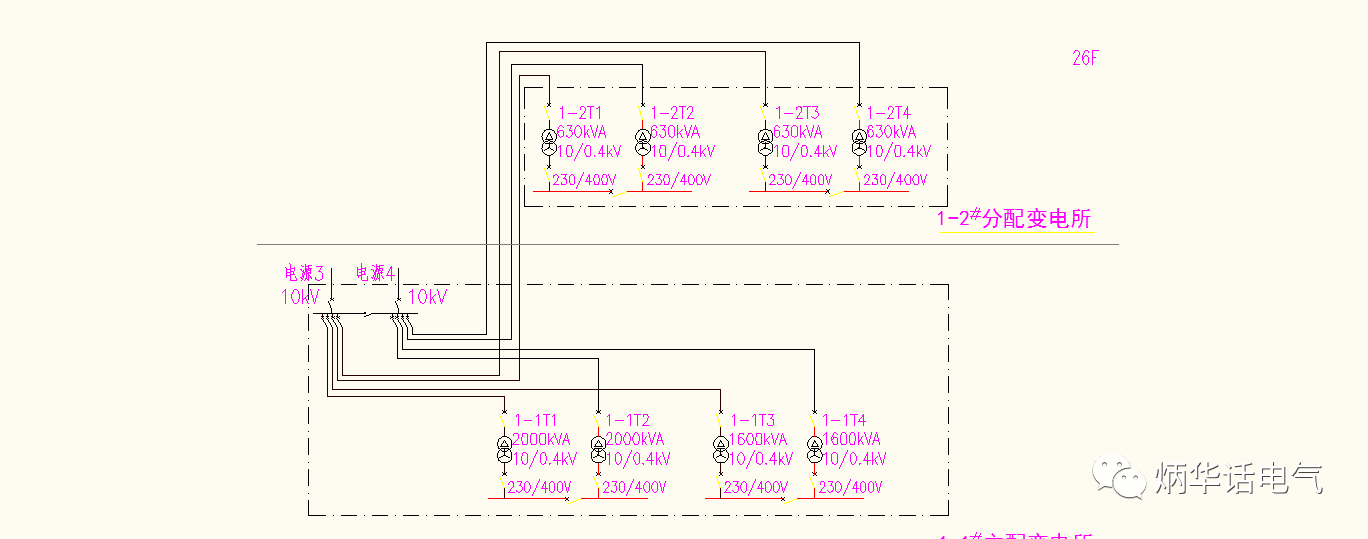

圖2 10kV兩級配電示例

工程中常用的三級低壓配電系統，變電所低壓配電為一級低壓配電，區域、樓層為第二級低壓配電，到用電設備處為第三級低壓配電。因此，低壓三級配電可以滿足工程需要。

下期預告：保護級數、雙電源轉換級數。
