對自動切斷電源的電擊防護措施的理解
安全用電關系到人的生命和財產安全，自從電被人類有效應用以來就一直被受重視。IEC 60364-4-41-2017 Low-voltage electrical installations - Part 4-41: Protection for safety - Protection against electric shock（低壓電力設備.第4-41部分:安全保護.防電擊） 比較權威、系統的規定了低壓電擊防護措施和要求，我國的《低壓配電設計規范》GB50052、《民用建筑電氣設計規范》等標準也引用IEC相關條款和規定，推動我國完善電擊防護措施，保障用電安全。
1 IEC的規定
2017版的IEC 60364-4-41有新要求，當采用自動切斷電源作為電擊防護措施時，對切斷電源的最長時間有要求，中文意思如下：
-
411.3.2.2 當采用自動切斷電源的電擊防護措施時，額定電流不超過63A的插座回路及額定電流不超過32A固定連接的用電設備的終端回路，切斷電源的最長時間不應大于表1的規定。

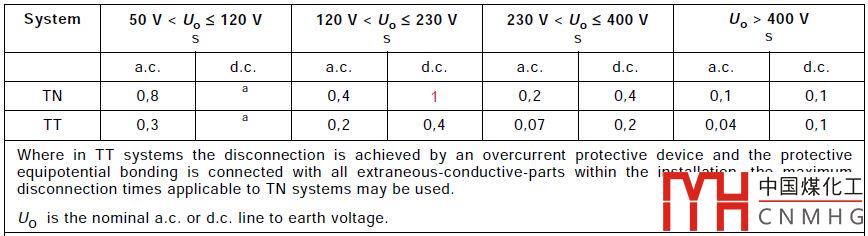

表1 最長的切斷時間
注：1、當TT系統采用過電流保護電器切斷電源，且其保護等電位聯結連接到電氣裝置的所有外界可導電部分時，該TT系統可以采用表中TN 系統最長的切斷電源時間。
2、Uo:交流線對地的標稱電壓。
-
411.3.2.3當TN 系統配電回路超出本規范第表7.2.3條規定時，其切斷電源的時間不應超過5s。
-
411.3.2.4當TT 系統配電回路超出本規范第表7.2.3條規定時，其切斷電源的時間不應超過1s。
2 條款的理解
理解該條款可以從表2得知，表中同時列舉相關示例，便于理解和應用。
|
表2 自動切斷電源的電擊防護措施最長切斷電源的時間及其說明 |
|||||
|
回路 |
回路電流 |
依據* |
舉例 |
特點 |
|
|
終端回路 |
額定電流不超過 63A 的插座回路 |
TN≤0.4s；TT≤0.2s |
411.3.2.2 |
家用電器、辦公電器等 |
負荷不確定、有手持或移動設備，電擊危險性相對高 |
|
額定電流不超過 32A 固定連接的用電設備 |
照明、風機盤管等 |
量大面廣，電擊隱患相對多 |
|||
|
額定電流大于 63A 的插座回路 |
TN≤5s；TT≤1s |
411.3.2.3、411.3.2.4 |
體育場館、會展、劇場等工業連接器 |
專業人員使用、管理 |
|
|
額定電流大于 32A 固定連接的用電設備 |
15kW以上的水泵、風機等 |
專業人員使用、管理 |
|||
|
配電回路 |
不受限制 |
TN≤5s；TT≤1s |
照明、動力、消防等干線 |
專業人員使用、管理 |
|
|
注：依據為IEC 60364-4-41-2017 FINAL，GB50052-2011類似。 |
|||||
從表中可知，對于普通市民容易觸及的、量大面廣的小容量用電設備，加之民眾為非專業人士，一旦發生電擊事故，自動切斷電源的時間相對較短。而對于配電干線、大容量設備，由電工這類專業人士維護，可以避免發生電擊事故，因此，自動切斷電源的時間適當放寬。
3 自動切斷電源的元器件
常用的自動切斷電源器件有：
-
斷路器
-
熔斷器
-
剩余電流動作保護電器
-
控制于保護電器CPS
-
過電流繼電器
