先睹為快：體育場供配電基本數據
為了配合2017年11月17日中國（國際）體育建筑電氣及智能化高峰論壇在杭州舉行，本信息將陸續推出體育建筑相關供配電數據，供大家參考。

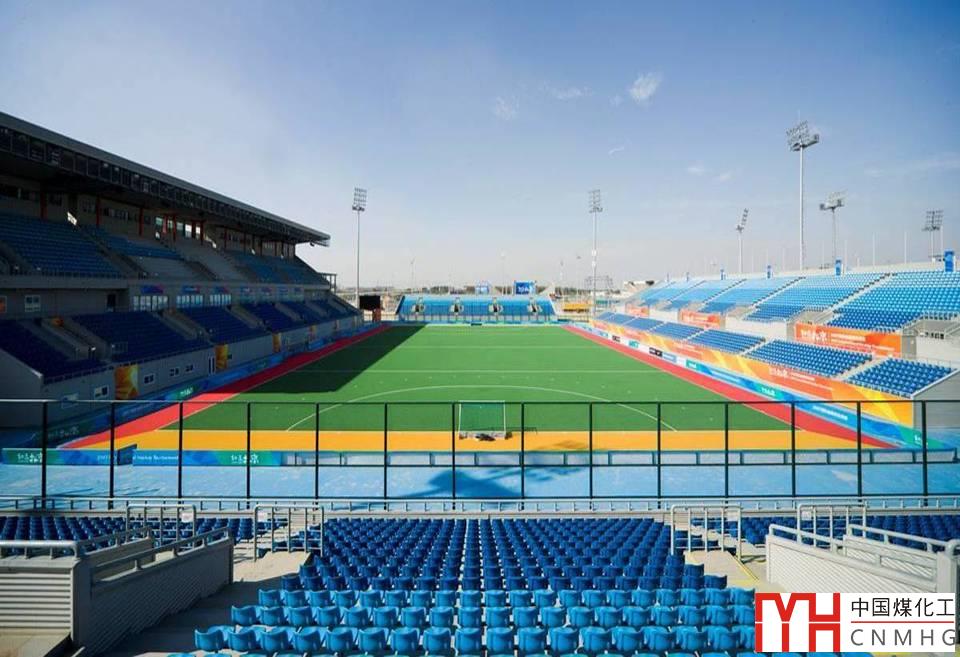

圖1 奧林匹克森林公園曲棍球場
首先推出體育場的供配電基本數據。根據《體育建筑設計規范》JGJ31-2003和《體育建筑電氣設計規范》JGJ354-2014的定義，體育場是具有可供體育比賽和其它表演用的寬敞的室外場地同時為大量觀眾提供座席的建筑物。因此，本次調查的體育場包括足球、田徑、曲棍球、射箭、沙灘排球等室外運動場。

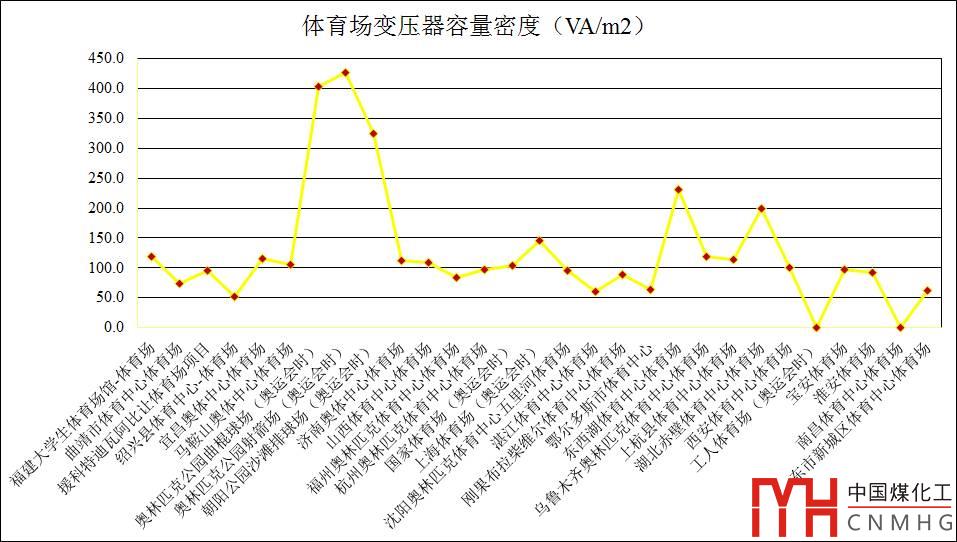

圖2 體育場變壓器容量密度
從圖2可以看出，體育場的變壓器裝機容量差別較大，需理性分析。最小51.6VA/m2，最大426VA/m2。體育場的開敞程度對變壓器容量密度影響很大。敞開程度系指體育場敞開部門的面積（如看臺、場地）與總建筑面積之比，其值越大，表明敞開部分越多，實際房間面積相對越小。除開敞程度較大的體育場（奧運會射箭場、曲棍球場等）和向其他建筑供電（如工人體育場、上海體育場等）、以及少數離散者外，體育場的變壓器容量密度的平均值為105.6VA/m2。
市電電源主要以10kV為主，少數有20kV、35kV的電源；國外項目的電源有15kV、20kV。
表1 體育場發電機組配置情況
|
項目名稱 |
建筑信息 |
電源 |
變壓器總?cè)萘浚╧VA） |
柴油發電機組總?cè)萘浚╧W） |
容量指標 |
|||||
|
建筑類型 |
等級 |
建筑高度m |
總建筑面積（m2） |
A：變壓器（VA/m2） |
B：發電機（W/m2） |
B/A |
||||
|
科特迪瓦阿比讓體育場 |
體育場 |
甲級 |
51.4 |
60150 |
兩路15kV |
5700 |
1300 |
94.8 |
21.6 |
22.8% |
|
國家體育場 |
體育場 |
特級 |
68.4 |
258000 |
4路10kV |
26630 |
3300 |
103.2 |
12.8 |
12.4% |
|
沈陽五里河體育場 |
體育場 |
甲級 |
82 |
104000 |
3路10kV |
10000 |
1000 |
96.2 |
9.6 |
10.0% |
|
剛果布拉柴維爾體育場 |
體育場 |
非運會 |
50.7 |
79533 |
2路20kV |
7000 |
88.0 |
0.0 |
0.0% |
|
|
鄂爾多斯市體育中心 |
體育場 |
甲級 |
58 |
113137 |
兩路10kV |
7200 |
1440 |
63.6 |
12.7 |
20.0% |
|
東西湖體育場 |
體育場 |
甲級 |
29.6 |
40110 |
兩路10kV |
9300 |
2320 |
231.9 |
57.8 |
24.9% |
|
烏魯木齊奧林匹克體育場 |
體育場 |
甲級 |
40 |
58644 |
兩路10kV |
7000 |
1000 |
119.4 |
17.1 |
14.3% |
|
丹東市新城區體育場 |
體育場 |
乙級 |
49.05 |
46395 |
1路10kV |
2860 |
360 |
61.6 |
7.8 |
12.6% |
由表1可知，設置應急/備用發電機的體育場較少，占比不足29%；發電機組的平均容量密度為7.8W/m2，約為變壓器容量密度的12.6%。
其中，丹東市新城區體育中心體育場的設計值得研究，乙級體育場采用一路10kV市電+柴油發電機組。
