上周本信息推出“說說民用建筑供配電系統里的級數（上）”（請點擊閱讀），主要講述了電壓級數和配電級數。意猶未盡，繼續說說配電系統中的級數。

3、保護級數

顧名思義，保護級數是串接線路中的保護電器的級數。簡單來說，從電源到用電設備的線路中保護電器串接的數量就是保護級數。

很顯然，保護級數≠配電級數，概念也不同。

一般建筑物低壓為三級配電，如果每級配電的進線和出線均采用保護電器（表1所示），則三級配電共有六級保護，保護選擇性難以實現。

請點擊：斷路器區域選擇性聯鎖（ZSI）試驗報告。

表1 三級低壓配電的六級保護

表1是我們不愿意看到的情況，沒有選擇性，保護會誤動作，造成不該斷電的回路斷電。稍加改動便可提高保護的選擇性，如表2所示。表2將二級配電和三級配電的進線保護改為隔離開關或負荷開關，保護級數減少兩級，選擇性會得以提高。

表2 改良后的配電系統方案

如果采用ZSI技術，保護選擇性將沒有問題，可靠性大大提高！

4、ATSE雙電源轉換級數

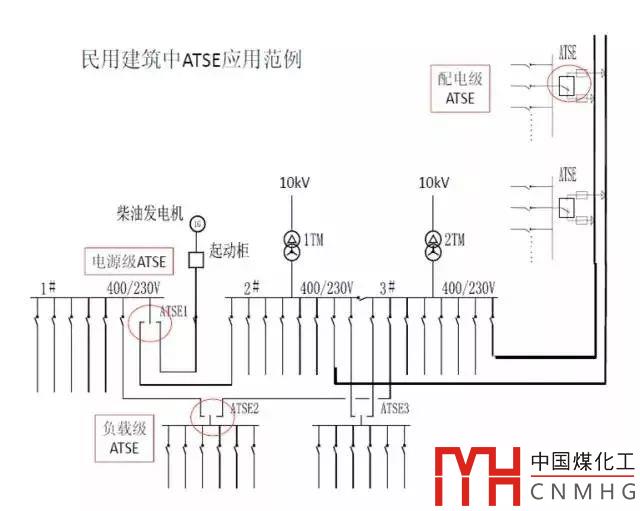

這里講的是ATSE雙電源轉換級數，沒有涉及到母聯開關轉換。使用ATSE轉換一般不超過兩級，如圖1所示，第一級為市電與柴油發電機組之間的電源轉換，這是電源級ATSE；第二級可以是配電級ATSE，也可以是負載級ATSE。如果ATSE級數過多，配合將會紊亂，反而達不到預期的目標。

圖1 ATSE的級數
