中壓直流配電網單端典型網架結構
時間：2020-07-28
來源：炳華話電氣
瀏覽：
最近直流配電系統在行業里備受熱議，多種觀點并存，并展開激烈討論。請閱讀本信息相關文章：
聊聊建筑直流配電系統電壓等級；
給出建筑物直流供電的理由；
未來大廈創新未來直流配電技術。
正在大家討論熱烈之時，中國電力企業聯合會頒布了團體標準，T/CEC 166-2018《中壓直流配電網典型網架結構及供電方案技術導則》，為行業提供非常有價值的技術文件。該導則提出了中壓直流配電網的典型網架結構及中壓直流配電供電方案的技術要求，適用于±1.5kV～±50kV 直流配電系統的規劃、設計、建設及運行。
導則給出了三個單端方案，分別為圖1~3所示，其特點見表1。

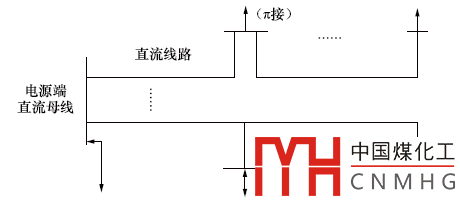

圖1單端單路輻射狀拓撲示意結構圖

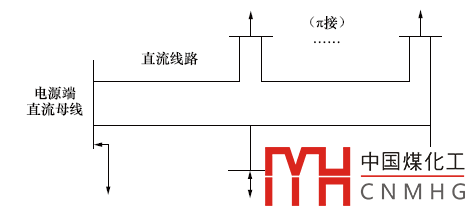

圖2單端雙路輻射狀拓撲示意圖

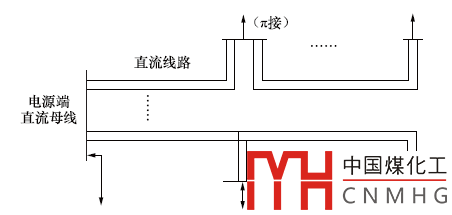

圖3單端環狀拓撲示意圖
表1 單端網絡結構比較
| 方案 | 網絡結構 | 特點 | 可靠性 | 應用舉例 |
| 1 | 一個電源端，單路輻射出線 |
結構簡單、經濟、擴展性強、升級 改造靈活 |
不滿足N－1 | 居民住宅區、電動汽車充電站和功率較大的儲能電站等 |
| 2 | 一個電源端，雙路輻射出線 | 結構簡單、擴展性強、供電可靠性高 | 滿足N－1 | 工業園區、重要負荷區等 |
| 3 | 一個電源端，單路或雙路環形供電 | 供電范圍大、供電可靠性高等 | 滿足N－1 | 多個分布式電源接入、大型居民住宅區等可靠性較高的場所 |
注：電源端是指由電源或大系統聯結的、供電穩定且具有系統電壓支撐能力的母線節點。
N-1：指電力系統的N 個元件中的任一獨立元件發生故障而被切除后，應不造成因其他線路過負荷跳閘而導致用戶停電，不破壞系統的穩定性，不出現電壓崩潰等事故。
國家體育場鳥巢滿足N-2準則，比N-1可靠性更高！
