昨天的文章得到不少朋友的關注，剩余電流動作保護電器的類型和應用，很自然有人會問剩余電流動作保護電器（RCD）如何接線？要注意什么？

下面以單相的RCD為例進行說明。

1、TN-S系統

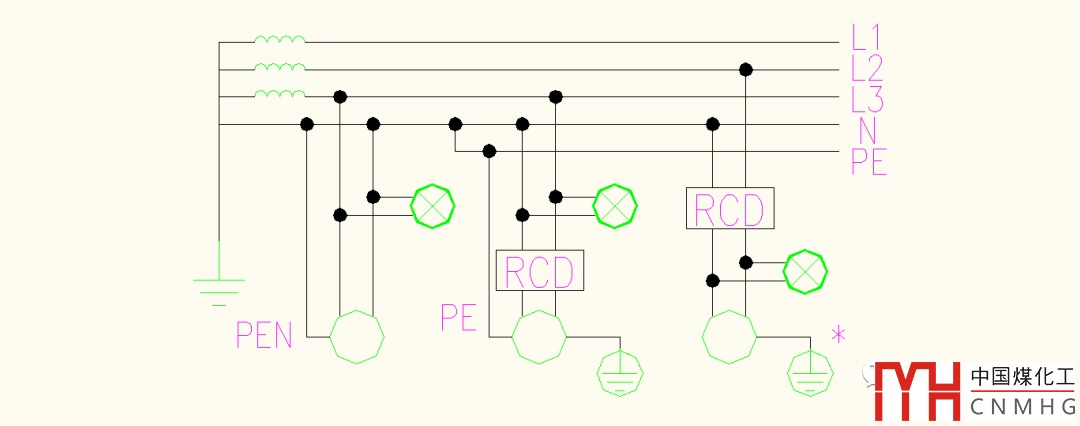

如圖1所示為TN-S的常用接線，L1、L2、L3為相線，N為中性線，PE為保護線，PEN為保護中性線。左側用電設備沒有采用RCD保護；中間燈具也沒有采用RCD保護，而末端的設備采用RCD保護，典型應用是照明回路和插座回路，PE線不穿過零序電流互感器；右側設備均采用了RCD，這時的應用需要核算用電設備正常泄漏電流，防止誤動作，設備外殼接地，也可以接PE。

圖1 TN-S系統的接線

2、TN-C-S系統

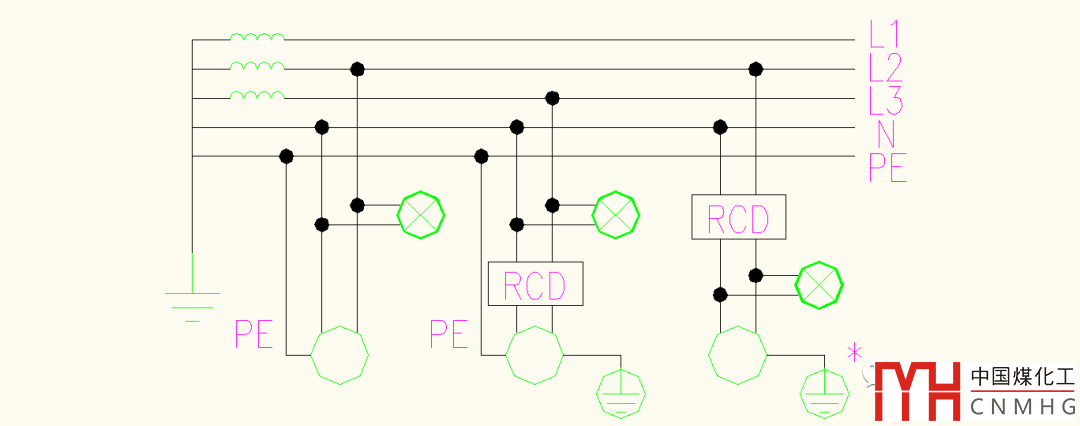

圖2如圖1有所區別，L1、L2、L3、N、PE、PEN同上。左側用電設備也沒有采用RCD保護，實際上采用的是接零保護，設備外殼接PEN線（本質上也就是N線）；中間燈具同樣沒有采用RCD保護，而末端的設備采用RCD保護，PE線不穿過零序電流互感器，同時設備外殼又接地；右側設備均采用了RCD，這時的應用同樣需要核算用電設備正常泄漏電流，防止誤動作，設備外殼接地，也可以接PE。

圖2 TN-C-S系統的接線

3、TT系統

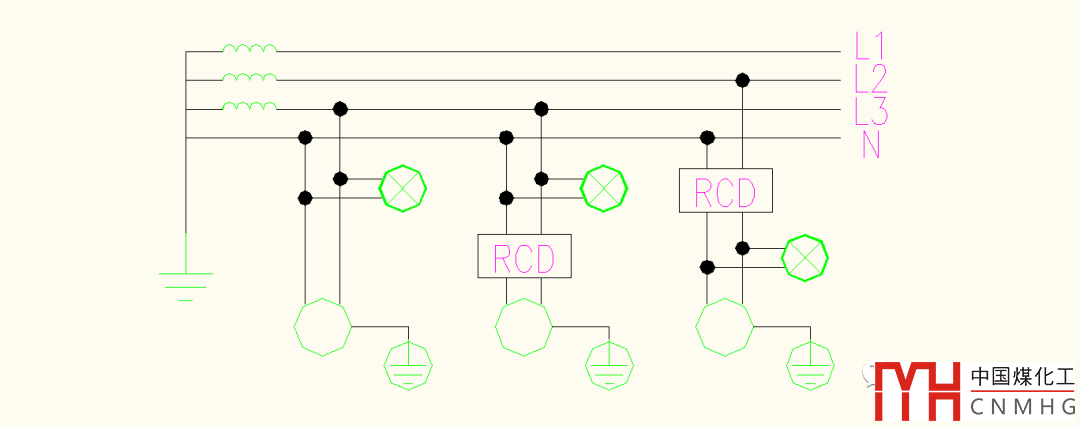

如圖3所示，左側用電設備同樣沒有采用RCD保護；中間燈具也沒有采用RCD保護，而末端的設備采用RCD保護，且設備外殼直接接地；右側設備均采用了RCD，設備外殼直接接地。

圖3 TT系統的接線

應該說明，上述各種系統，圖中所有的接地線或PE線均不能穿過RCD的零序電流互感器，否則會影響RCD造成工作。

朋友們，清楚嗎？
