自2017年3月發生“西安地鐵問題電纜”事件以來，電線電纜的質量問題逐漸浮出水面，行業里的潛規則為人們所痛恨！電線電纜產品質量和安全使用的可靠性進一步引起了全社會的廣泛關注與重視，作為電力系統重要組成部分，電線電纜的質量關系到電力系統可靠運行。特別是耐火及阻燃電纜更是得到電線電纜制造行業和更多用戶系統的更多重視和需求。為此，中國電工技術學會電線電纜專委會將其列為2018年學術年會的主題定為“耐火和阻燃電纜技術與應用研討”，筆者受主辦方的邀請將做題為“從系統角度看防火電纜”的技術報告。應網友的要求，將這次演講的ppt公布出來，讓大家先睹為快！

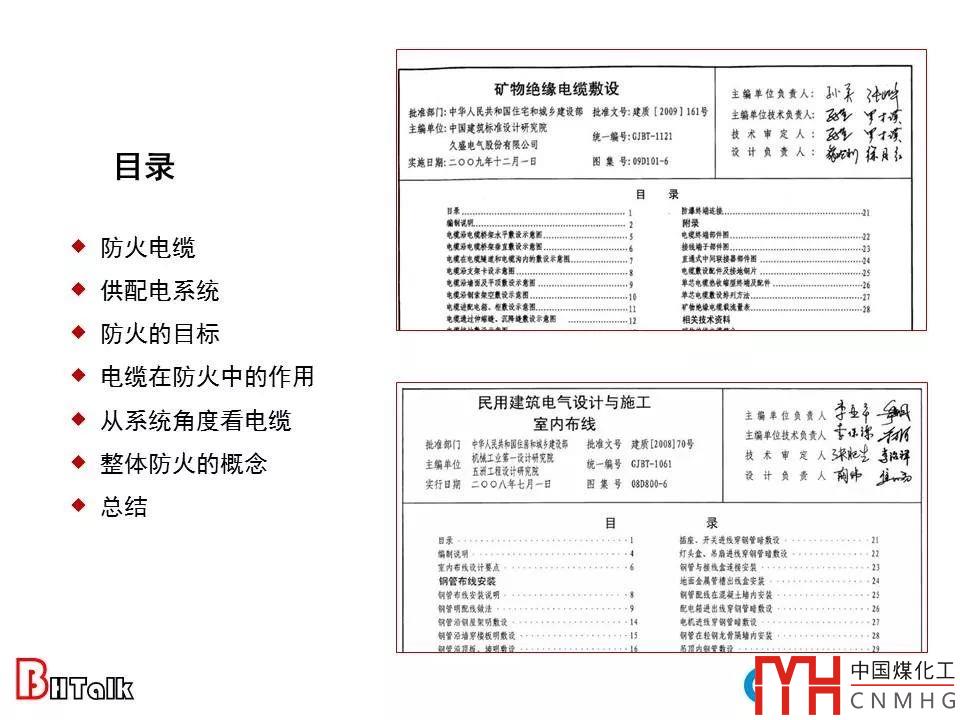

報告主要內容為：防火電纜；供配電系統；防火的目標；電纜在防火中的作用；從系統角度看電纜；整體防火的概念；總結。

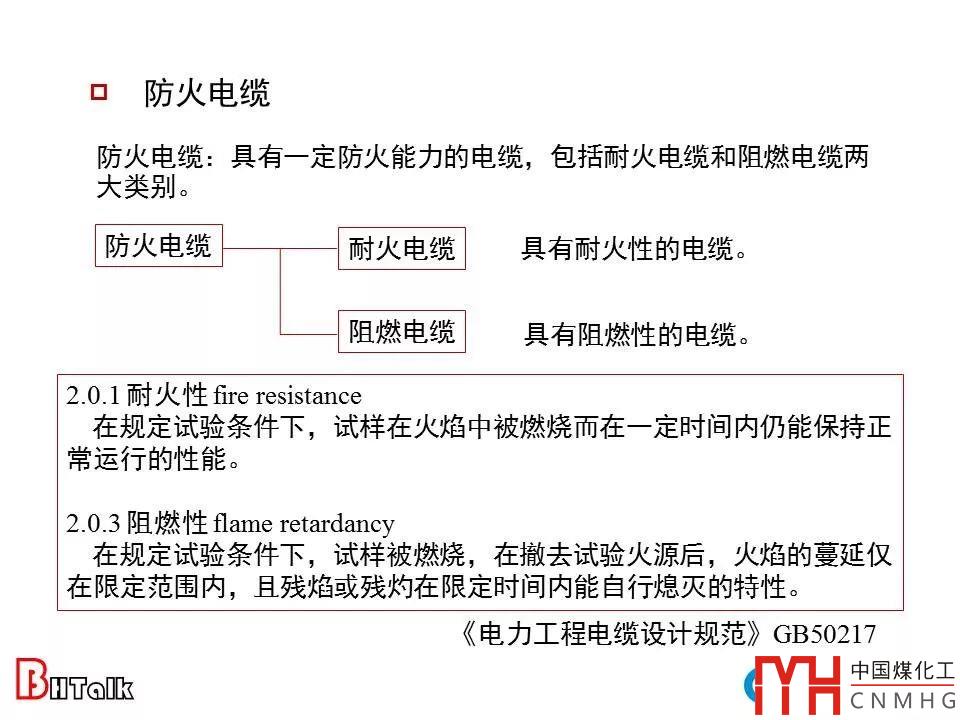

首先要明確防火電纜的概念，目前沒有標準定義，筆者給出定義。即防火電纜：具有一定防火能力的電纜，包括耐火電纜和阻燃電纜兩大類別。

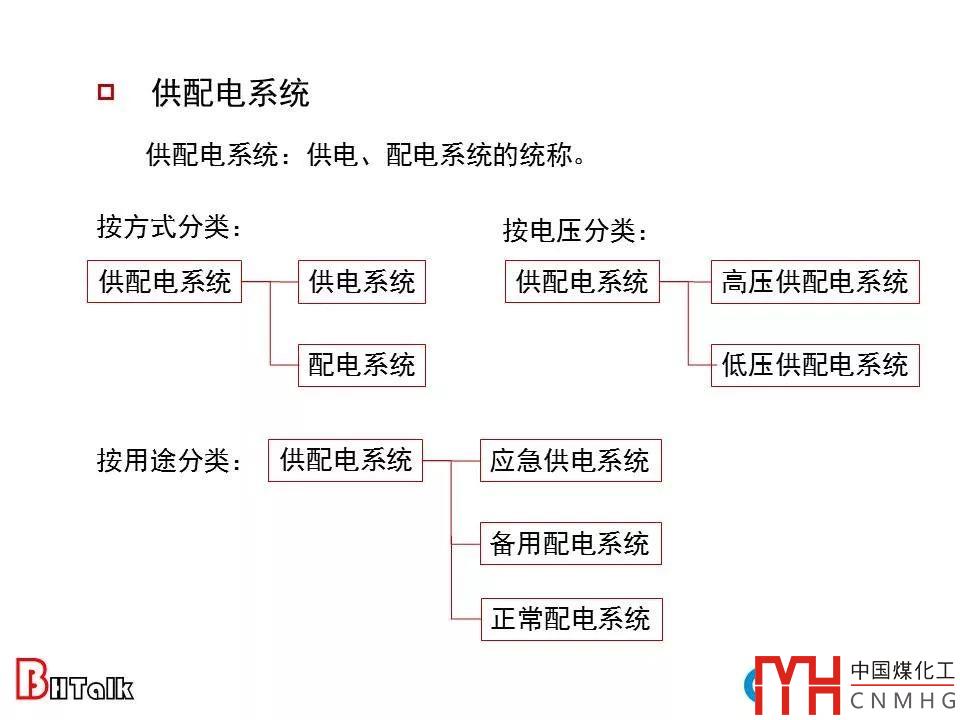

演講的題目為從系統角度看防火電纜，這個系統指的是供配電系統：供電、配電系統的統稱。

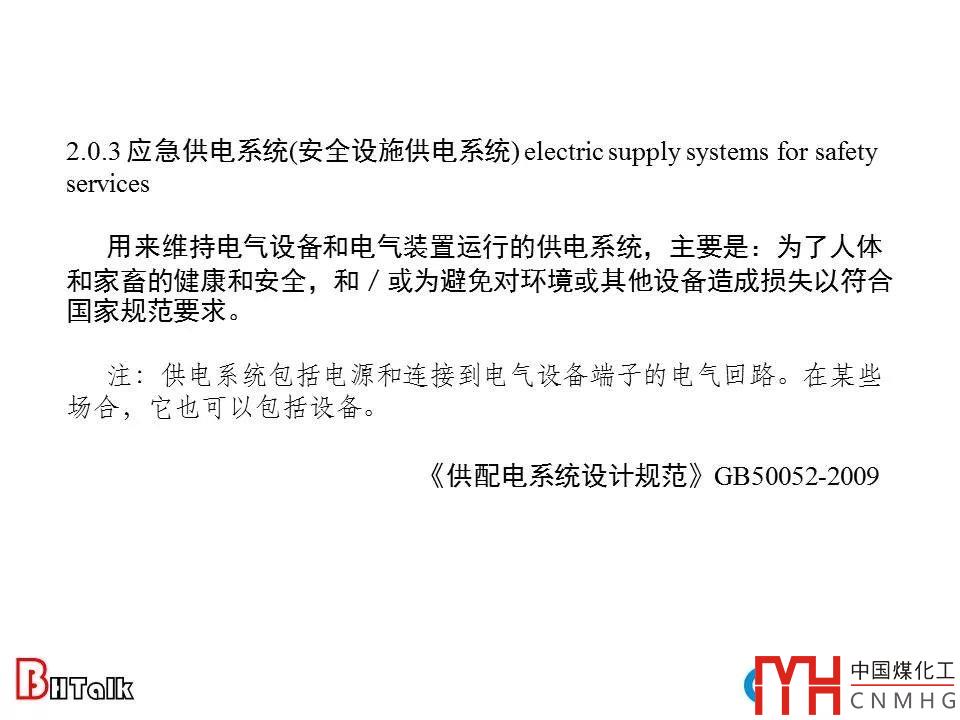

供配電系統中重要的子系統——應急供電系統(安全設施供電系統），即用來維持電氣設備和電氣裝置運行的供電系統，主要是：為了人體和家畜的健康和安全，和／或?yàn)楸苊鈱?duì)環境或其他設備造成損失以符合國家規范要求。

注：供電系統包括電源和連接到電氣設備端子的電氣回路。在某些場合，它也可以包括設備。

這是國標《供配電系統設計規范》GB50052-2009中的定義，源自IEC。

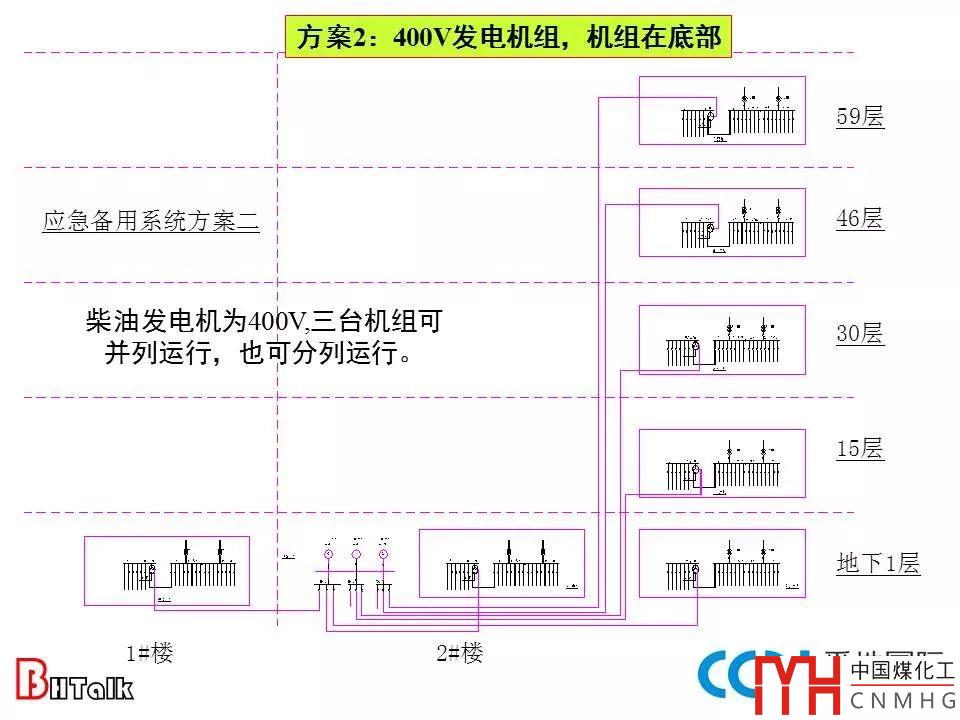

我們看看超高層建筑中應急供配電系統的應用案例，從電源（柴油發電機組），到各級配電，再到用電設備，組成完整的應急供配電系統，線纜起到通流的作用。

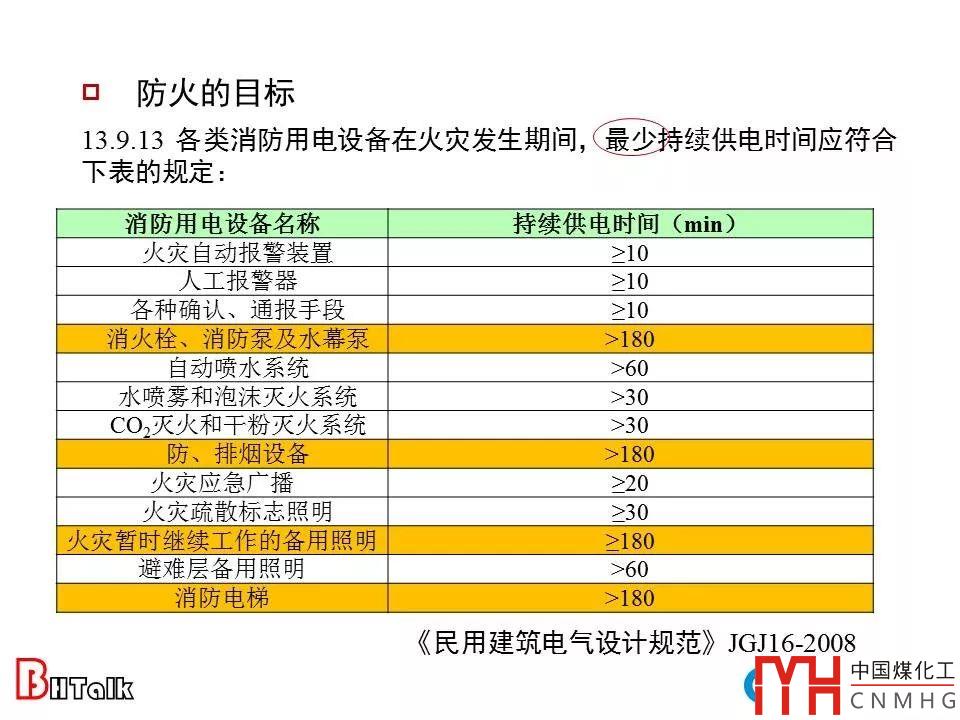

消防用電設備在火災時堅持一段時間可靠工作是應急供配電系統重要職責，防火的目標就是各類消防用電設備在火災發生期間，最少持續供電時間應符合上表的規定。上表是最低要求，也是對應急供配電系統的整體要求，不是只對電纜的要求！電纜在火災時任然起到載流的作用。當然，標準不斷在變化，該表也會相應調整。

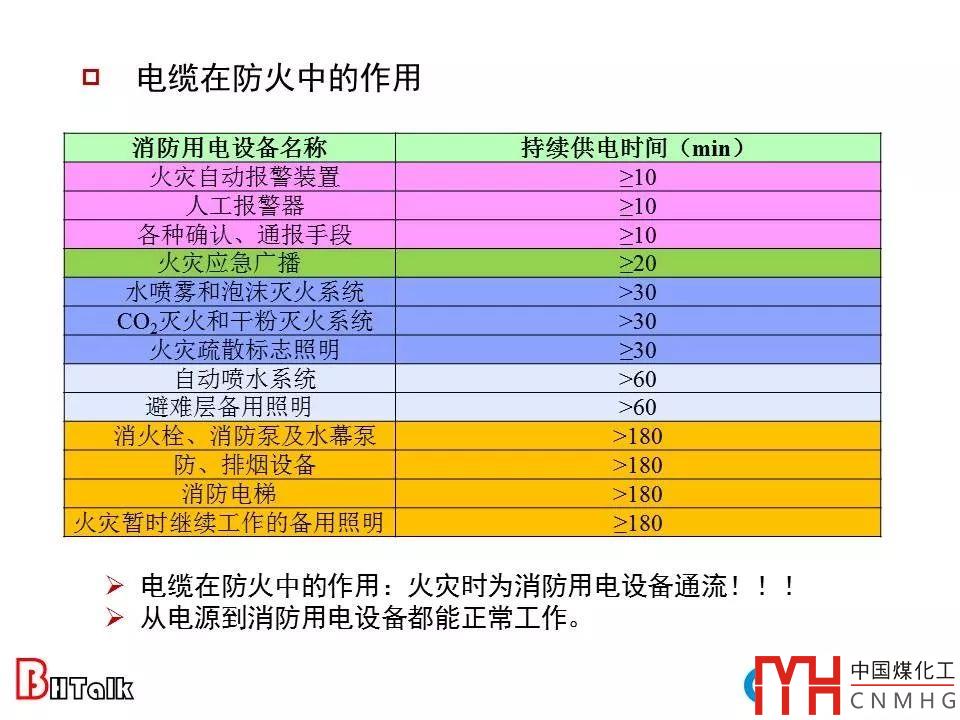

將標準中的最少時間列表稍微調整，得出上表，及5種顏色代表5個最小應急供電時間，10min、20min、30min、60min、180min。電纜在防火中的作用是火災時為消防用電設備通流達到上面時間要求！而且從電源到消防用電設備都能正常工作，電纜僅僅是其中之一。

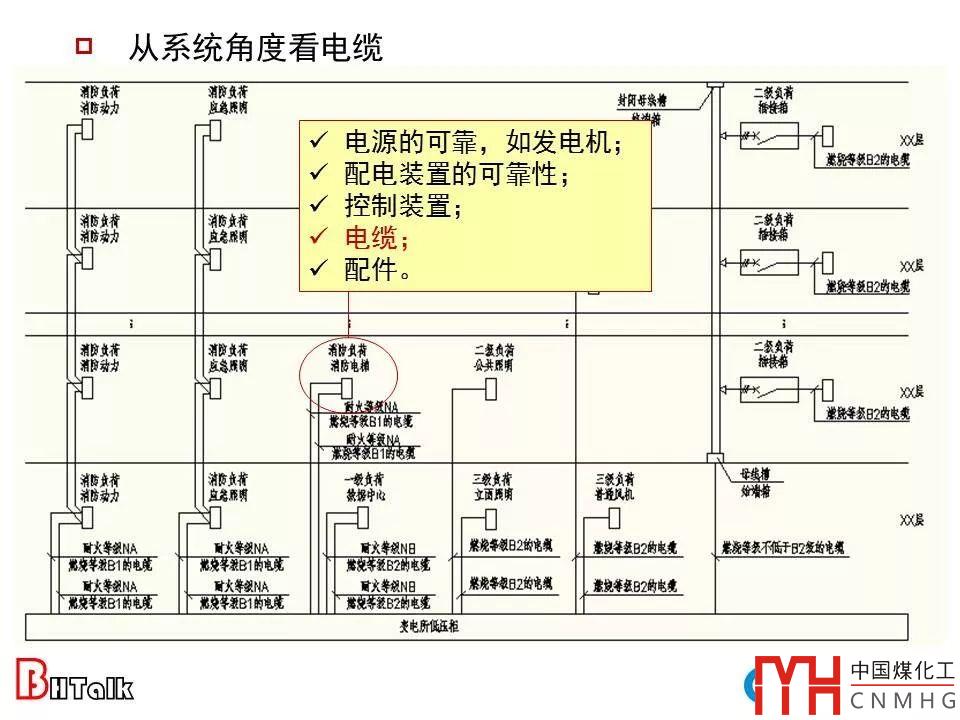

以上圖為例，電源要可靠，如發電機；各級配電裝置也要可靠性；控制裝置也需可靠；電纜也是重要一環；還有配件，如橋架、支架、吊桿等。

就消防設備線路而言，能否達到3h以上的耐火能力？；電纜橋架、支架、吊桿等能否達到此要求？如果達不到，從系統角度看都是瞎扯?。?！

未完待續，敬請收看！如對你有幫助請點贊、轉發，讓更多的同行受益！
